“内窥镜模组手柄延长线USB转接线” 是一次性医用内窥镜系统中最关键的可重复使用组件。

一、组件拆解：它到底是什么？

内窥镜模组 (Endoscope Module) 的对接端

功能：这是指该组件的前端，包含一个精密的母座连接器。

作用：用于连接一次性使用的前端探头模组（该模组包含OV6946等传感器、镜头和照明LED）。这个连接器具备微型化、插拔手感清晰、锁定牢固，防止在手术中意外脱落。

手柄 (Handle)

功能：符合人体工程学设计。

作用：用于控制光源亮度、拍照、录像等功能。

内部结构：手柄内部有一小块PCB板，负责将按钮指令编码并通过线缆发送出去，同时稳定地传输来自前端的图像信号。

延长线 (Extension Cable)

功能：一根长度为1.5米的柔性线缆。

作用：连接手柄和主机，为操作提供足够的移动范围，其内部包含：同轴线：用于高速传输未压缩的图像数据信号（MIPI CSI-2）。电源线：为前端传感器和LED灯供电。控制线：传输按钮的指令信号。高级屏蔽层：防止电磁干扰(EMI)，确保图像信号纯净无噪。

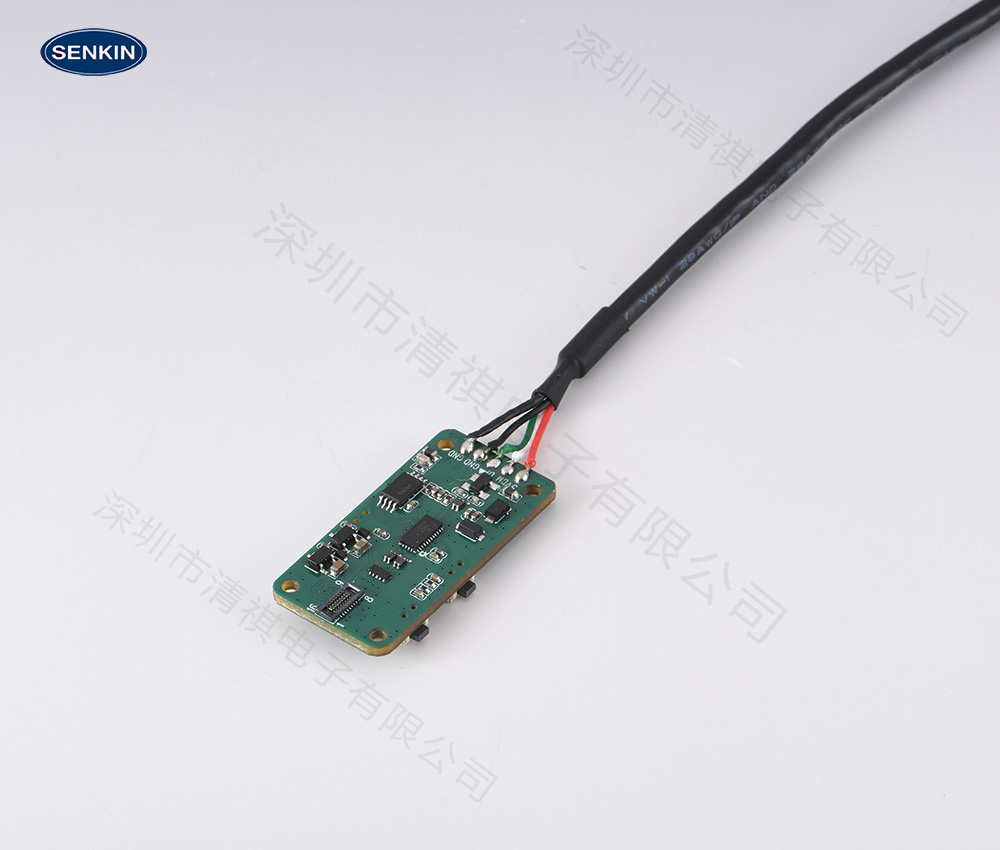

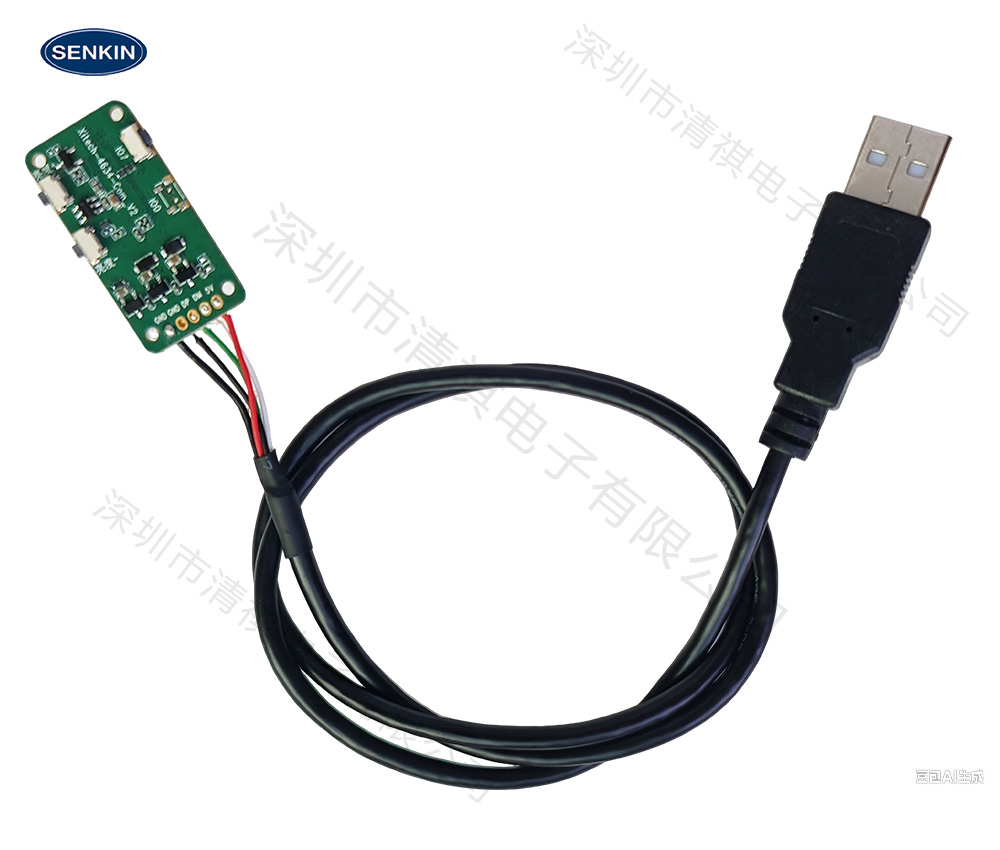

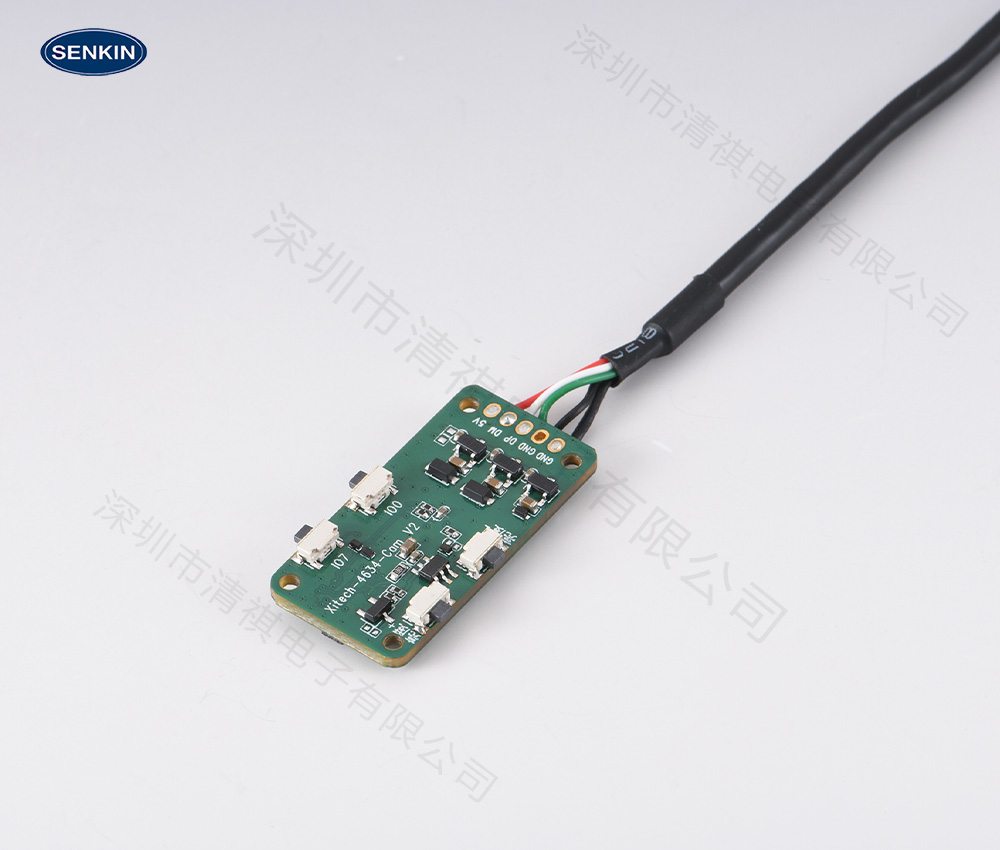

USB转接模块 (USB Conversion Module)

功能：位于线缆的末端。

核心作用：这是整个组件的技术核心。它内置一颗 MIPI to USB 桥接芯片。

转换过程：它将前端探头传来的MIPI CSI-2信号，转换成标准电脑能够即插即识别的 USB Video Class (UVC) 信号。这使得整个内窥镜系统在电脑上显示为一个普通的摄像头，无需安装专用驱动。

二、核心功能与工作流程

连接：将一次性无菌探头插入组件前端的专用接口。

供电：电脑USB端口提供的电力，通过转接线、手柄，最终为探头的传感器和LED供电。

成像：探头采集图像，以MIPI信号形式通过手柄和延长线传输。

转换：信号到达末端的转换模块，芯片将其转换为USB信号。

控制：操作者按压手柄上的按钮，指令通过线缆发送，由电脑软件或主机接收并执行（如调光）。

显示：标准的USB视频信号输入电脑，由专用软件或通用会议软件进行显示、录制和处理。

三、关键技术要求与特点

高可靠性连接：经历成千上万次插拔而不会磨损或失效。

优异的信号完整性；

强大的灭菌耐受性；

高温高压蒸汽灭菌 (Autoclaving)：134°C高温。

低温化学灭菌 (EtO Sterilization)：环氧乙烷灭菌。

所有材料（外壳、线缆、连接器）都耐高温、耐化学腐蚀、抗老化。

低延迟：信号转换和传输的延迟极低，以确保实时操作的安全性。

四、应用场景

泌尿外科：一次性膀胱镜

呼吸科：一次性支气管镜

消化科：一次性十二指肠镜

妇科：一次性宫腔镜

普外科：一次性腹腔镜等

总结

内窥镜模组手柄延长线USB转接线远不止是一根“线”，它是一个集成了精密机械（连接器）、电子工程（桥接芯片、PCB）、材料科学（灭菌级材料）和人体工学设计的高科技产品。
