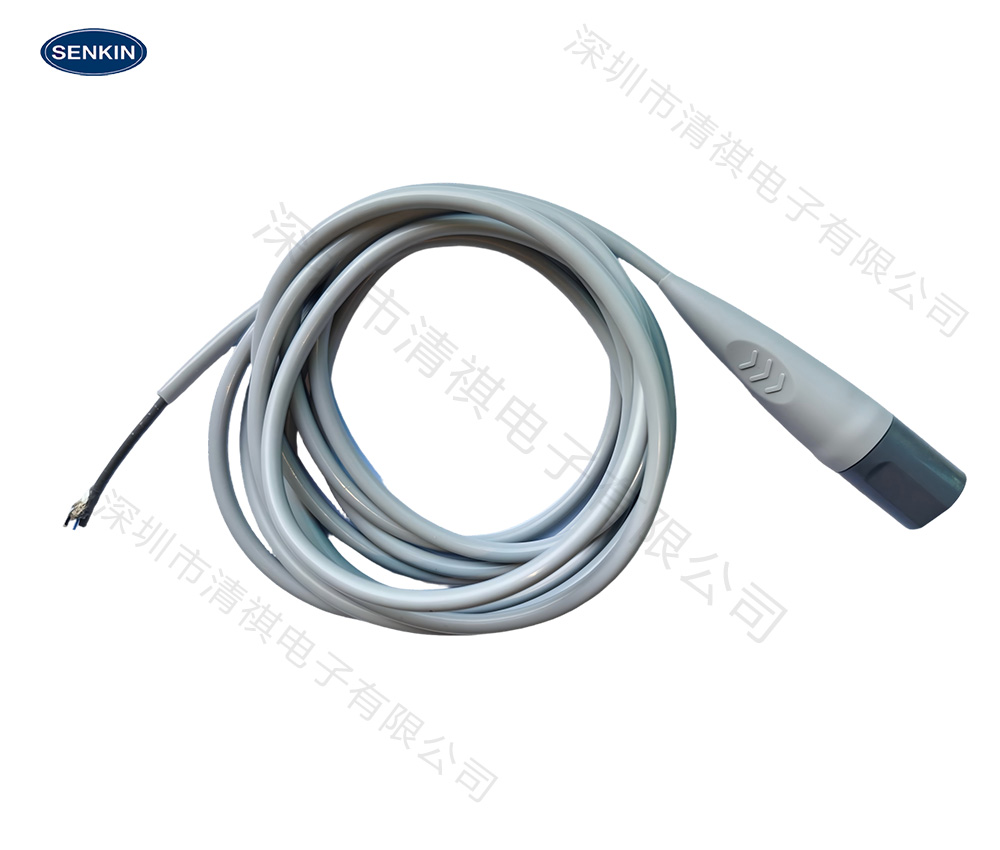

超声刀手柄线组件是一个集高频能量传输、信号控制、智能识别于一体的高科技医疗耗材。它的性能和完整性直接决定了超声刀系统的工作效果和手术安全。

一、结构组成

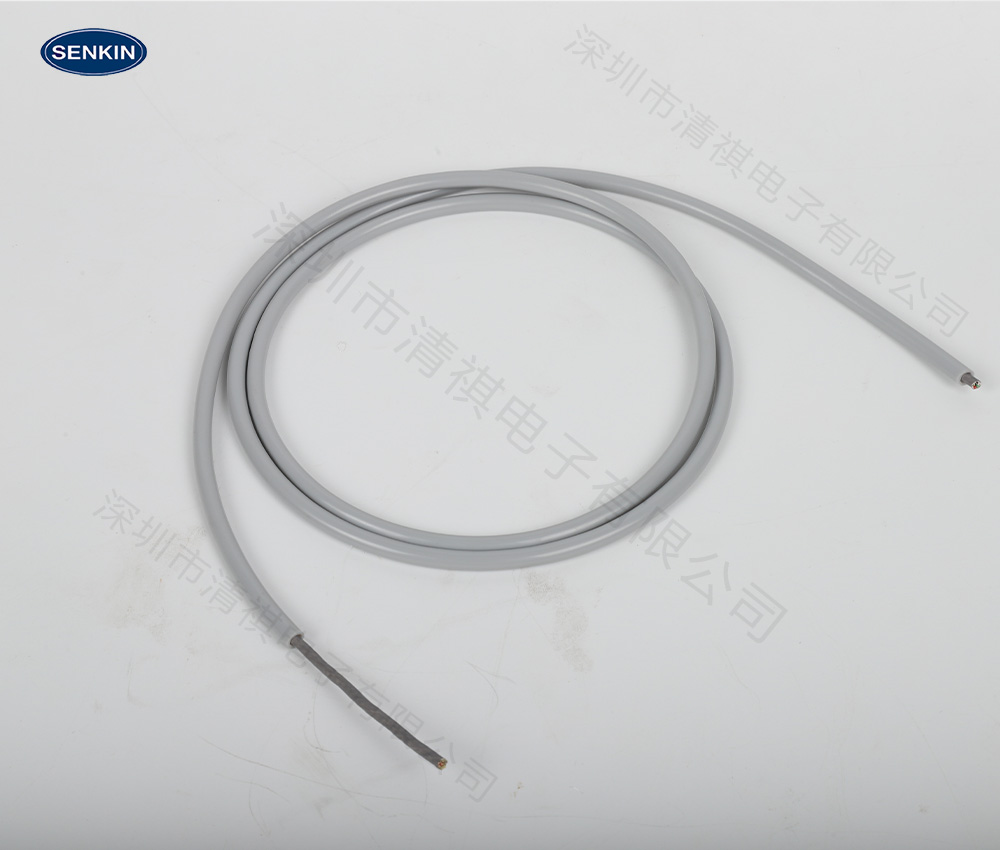

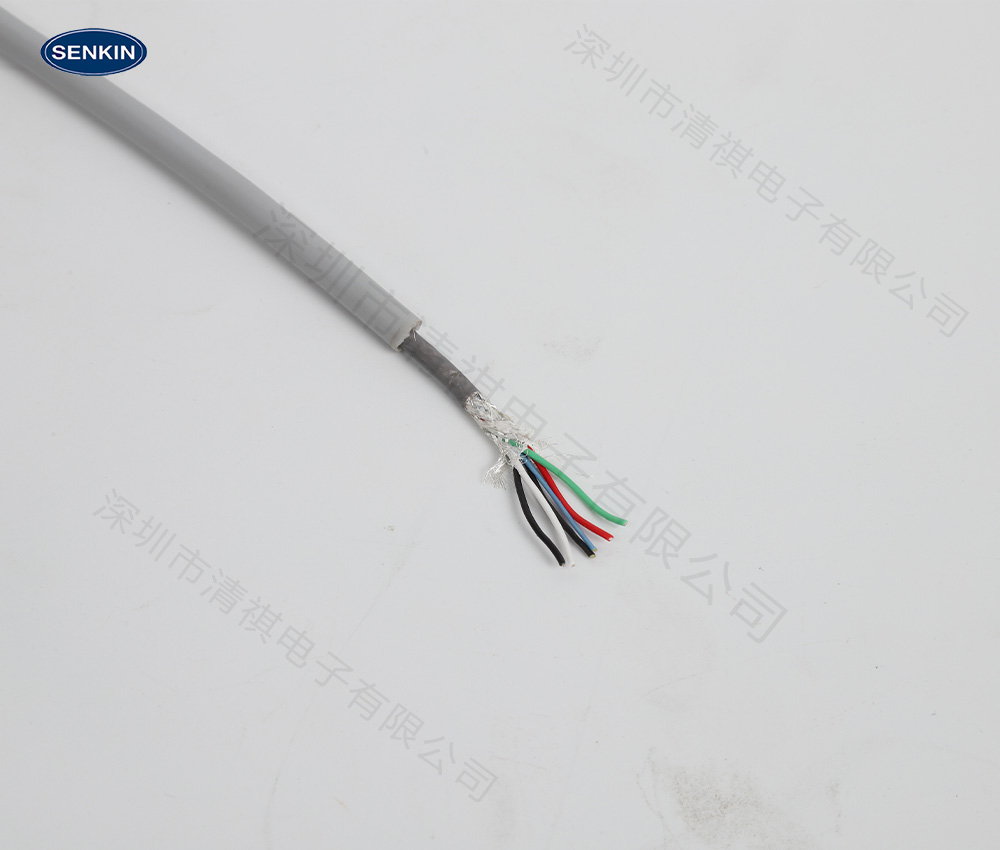

    主线缆（复合线缆）：

    同轴电缆：用于传输高频电能，是其核心部分。同轴结构能有效屏蔽干扰，保证能量传输的效率和稳定性。

        控制导线：多根细小的电线，用于连接手柄上的各个开关和按钮。

    识别芯片：嵌入在线缆接口处的一个微型芯片，存储了序列号、型号、最大使用次数等数据。

    屏蔽层与绝缘层：多层结构，防止能量泄漏和外部干扰。

    外护套：采用柔韧、耐磨、耐化学腐蚀的医用级材料（如特种PVC或聚氨酯）。

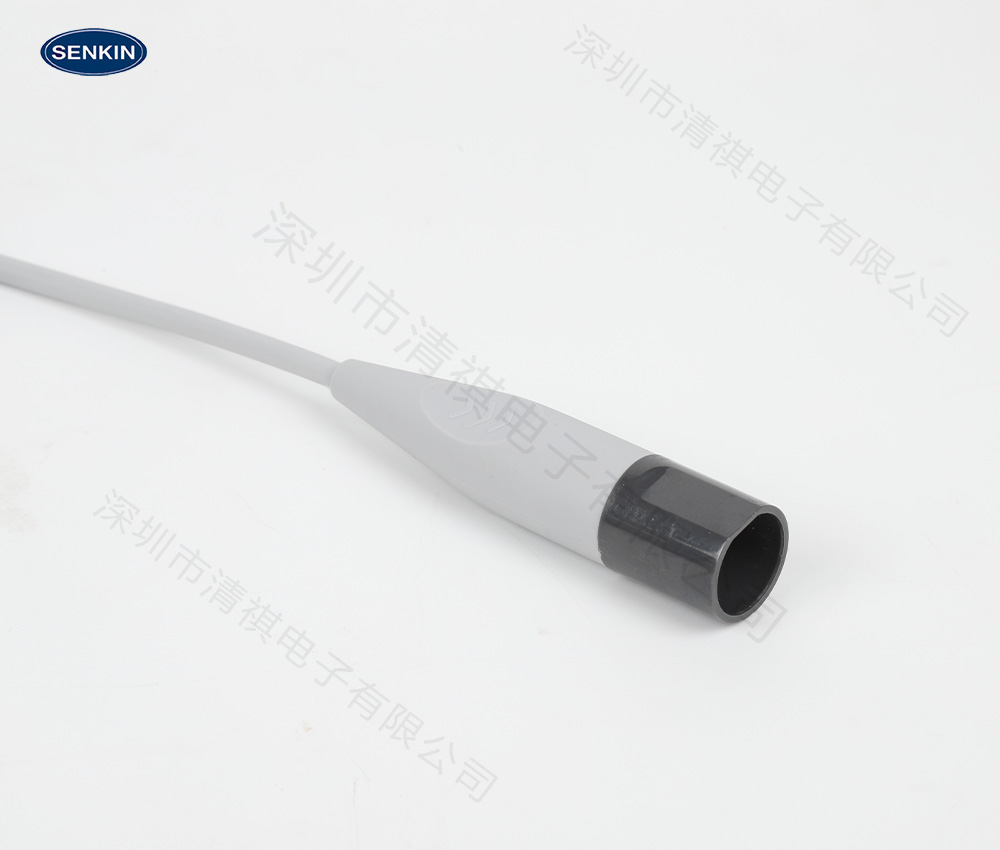

    手柄连接端：

    一个精密的金属连接器，用于与超声刀手柄牢固对接。此接口要求非常高的精度，以确保电气连接的可靠性。

    主机连接端：

    另一个金属连接器，用于插入超声刀主机。这是主机识别整个线组件并进行能量输出的接口。

二、应用

  1、腹腔镜手术：超声刀电线配合超声刀头、乳腺癌根治术；

  2、机器人手术系统：低延时信号传输（FPGA处理）支持机械臂精准操作。

三、案例

四、特性

         1.复合线缆结构设计：多功能集成(由同轴信号线、供电线（至少双芯独立导线）和抗拉填充线绞合构成)；

   2.抗拉填充层：采用芳纶纤维填充，提升线缆抗弯折能力（摇摆寿命提升>50%）；

   3.电气性能优化：抗干扰屏蔽(同轴信号线和整体线外层编织屏蔽层)、低损耗传输设计；

   4.护套材料：医疗级硅胶材料，兼具柔软性、耐化学消毒性（耐受高温蒸汽消毒/环氧乙烷/等离子灭菌）及材料符合生物相容性；

   5.组件：PCB板焊接、液态硅胶成型。
