内窥镜硬镜手柄线是连接内窥镜硬镜手柄与摄像主机等设备的关键部件，主要用于传输图像信号、控制信号和电源等，以实现内窥镜的各项功能。本篇主要简述内窥镜硬镜手柄线的一种“4K荧光/3D内窥镜手柄线”。

4K荧光/3D内窥镜手柄线主要用于连接内窥镜摄像头手柄与摄像主机，传输高清视频信号、控制信号等，以实现4K超高清成像、荧光导航和3D立体显示等功能。

4K超高清影像传输：负责将内窥镜前端摄像头捕捉到的原始影像信号，以极高的带宽和保真度传输到影像处理主机，最终输出为4K（3840x2160像素）分辨率的画面。这对手术的精准度至关重要。

荧光信号采集与传输：在荧光模式下内窥镜需要发射特定波长的近红外光，并接收从组织中激发的荧光信号。这条线缆内部有专门的光纤来传输这些不可见的近红外光信号。

3D立体视觉信号传输：对于3D内窥镜，其前端有两个独立的摄像头模组，用于模拟人眼的双目视觉。因此，这条线需要同时传输两路独立的视频信号，以确保主机能合成出具有深度感的3D影像。

照明光传输：通过内置的光纤，将主机光源发出的高强度白光传输到内窥镜前端，照亮手术视野。

镜头控制：部分高端内窥镜具备对焦、白平衡、图像翻转等电子控制功能，这些控制信号也通过线缆内的电线进行传输。

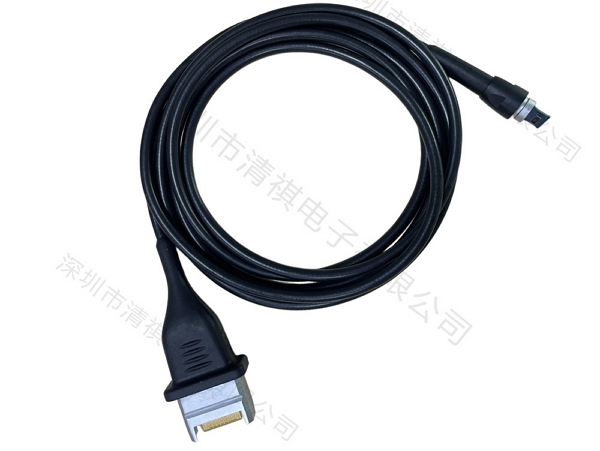

物理特性：为适应内窥镜手术的复杂操作环境，手柄线通常具有较好的柔韧性和耐用性，可承受一定次数的弯曲，如清祺电子的内窥手术电缆弯曲寿命大于 300K次，能满足手术过程中对手柄的灵活操作需求。同样在腹腔镜等手术中，手柄线需要与穿刺器密封配合，防止气体泄漏。

兼容性：不同品牌和型号的4K荧光/3D内窥镜系统对手柄线的兼容性有所不同，手柄线需要与内窥镜摄像头手柄、摄像主机等设备匹配，以实现系统的各项功能，如深圳市清祺电子的硬镜内窥镜手柄线兼容同型号所有主机，同时也可以根据需求定制不同要求。

连接方式：常见的连接方式包括HDMI2.0线缆、DVI线缆、3G-SDI线缆等，这些接口能够保证高速、稳定的信号传输，例如联赢佳士比医疗科技的4K内窥镜荧光摄像系统，其配套线缆包含电源线、3G-SDI线缆、DVI线缆、HDMI2.0线缆。

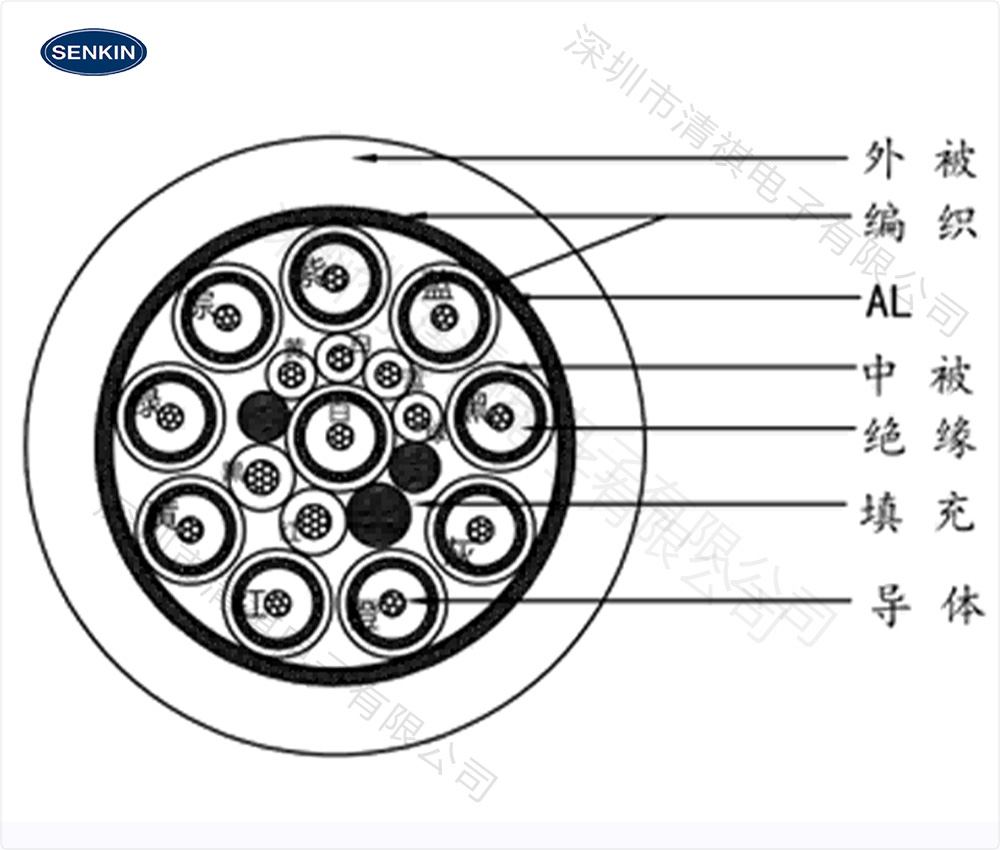

  这条线缆是高科技的结晶，其内部结构通常有——

多路同轴电缆：用于传输高速的4K乃至8K视频信号，确保信号无延迟、无损耗。3D内窥镜需要至少两路这样的高速通道。

多束光纤：照明光纤束（传输高强度白光）、激发光纤束（传输用于激发荧光药物的特定波长近红外光）、信号采集光纤束（接收并传回被激发的荧光信号）。

微型电线：用于传输电力（给摄像头CMOS传感器供电）和控制信号。

高强度外层护套：具备柔韧性、耐磨性、抗弯折性，并能耐受多次高水平消毒（如过氧化氢低温等离子灭菌）。

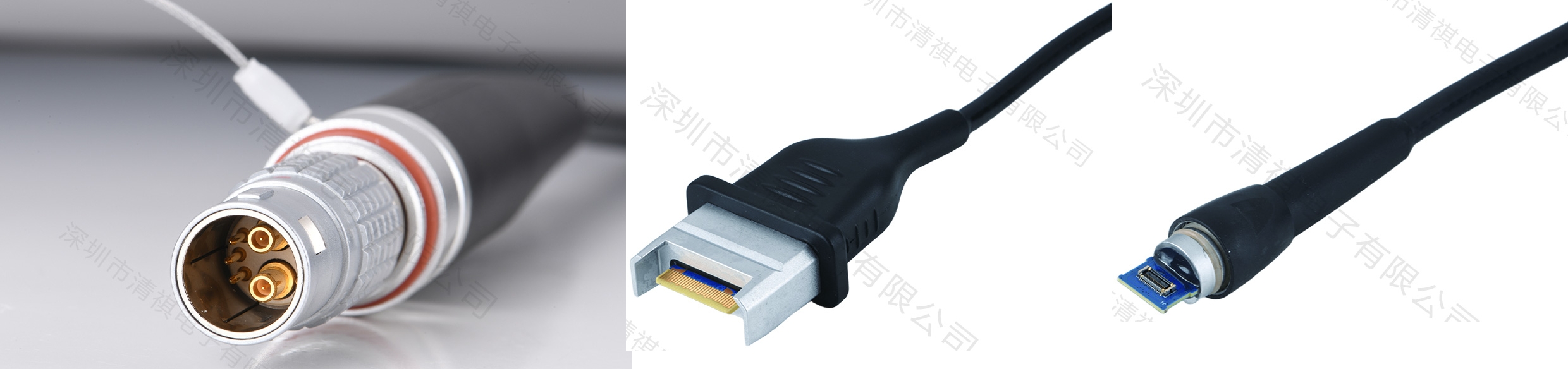

精密连接器：两端（手柄端和主机端）的连接器是高度定制化的，要求插拔顺滑、接触可靠、防误插。

4K荧光/3D内窥镜手柄线是现代智能手术室的“生命线”，它承载着外科医生的“视觉”，是实现精准、安全微创手术的关键保障。它代表了光学、电子、材料学和精密制造在医疗领域的最高集成水平之一。
