汽车电子传感器电线是连接汽车传感器与控制单元的关键组件，负责传输模拟信号、数字信号或电源，因为是专门为汽车内部环境设计的，它与普通的工业传感器电缆有很大不同，必须遵循一套严格的标准，其性能直接影响传感器的精度、可靠性和汽车系统的整体稳定性，所以这个领域的要求极其严苛。

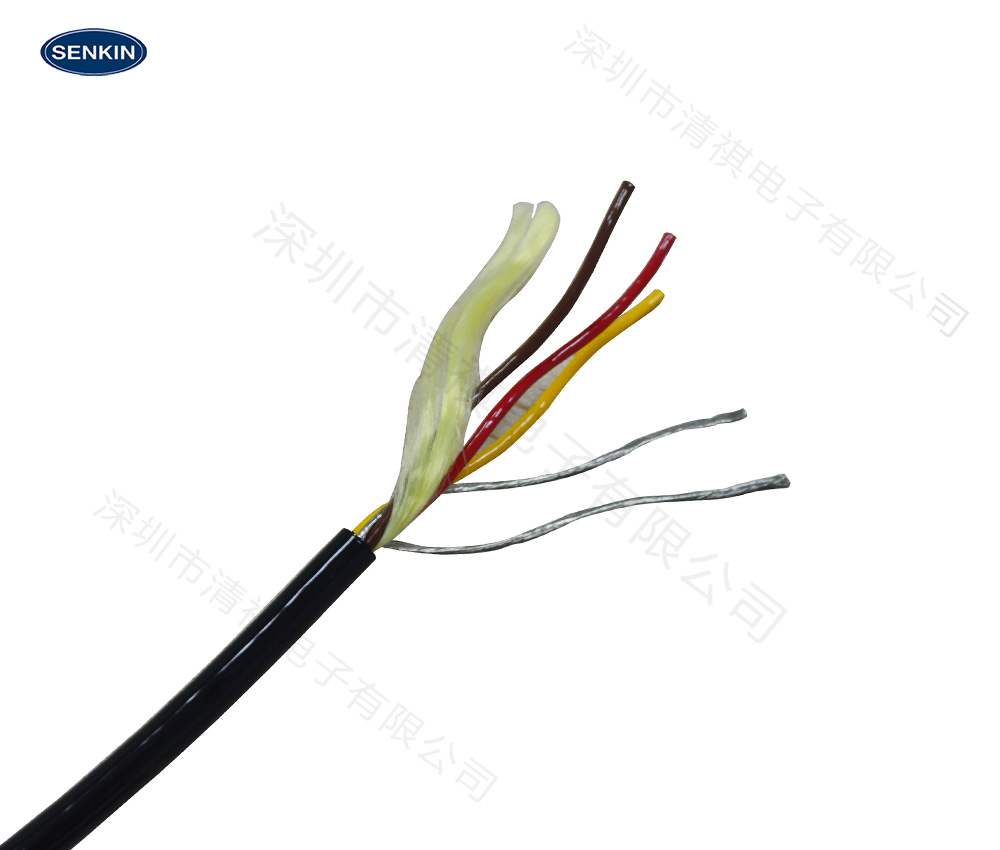

一、传感器连接线的主要组成部分

导体：传输信号的金属线。通常是铜线，可能有镀层（如镀锡、镀银）以提高导电性和抗腐蚀性。

绝缘层：包裹每根导体的材料，防止短路。常见材料有PVC、XLPE、TPE/TPU、PTFE、硅胶等。

屏蔽层：非常重要的一层，用于抵御外部电磁干扰，并防止信号向外辐射。常见的有编织屏蔽（柔性好，抗高频干扰）、铝箔屏蔽（全覆盖，抗低频干扰效果好）、复合屏蔽（编织+铝箔，提供最全面的保护）。

护套：最外层的保护，提供机械强度、耐磨性、耐油、耐酸碱、阻燃等特性。

连接器：线缆与传感器或控制器连接的部件。这是变化最多的部分。

二、核心特性

高低温耐受：温度范围可达-40°C至+150°C甚至更高。

优异的耐油、耐化学品性：能抵抗发动机机油、变速箱油、刹车油、燃油、冷却液、玻璃水等各种汽车液体的侵蚀。

高效的电磁屏蔽：屏蔽层采用铝箔或编织网保证信号完整性。

机械强度与耐久性：耐振动、耐磨损、柔韧性好。

小型化与轻量化：采用0.13mm²铜导线细径导线和PUR材质绝缘。

三、常见类型及应用

摄像头线束：用于传输LVDS或GMSL信号，需采用同轴线或双绞线屏蔽结构，主要应用于汽车的自动驾驶系统，如环视摄像头、前视摄像头等。

雷达线束：77GHz毫米波雷达需传输高频模拟信号，线束特性阻抗需严格控制在50Ω±5%，也是自动驾驶系统的关键组成部分。

轮速传感器线束：传输霍尔效应信号，需采用屏蔽双绞线（STP）来控制电机干扰，主要用于汽车的底盘控制系统，确保车辆的速度监测准确。

  温度传感器线束：连接NTC热敏电阻，需采用低电阻导线（如 0.5mm² 铜线）减少信号衰减，常见于汽车的电池管理系统（BMS），用于监测电池的温度。

四、技术参数

额定电压：一般根据电线的规格和应用场景不同，额定电压有所差异，如部分汽车电子传感器电线的额定电压为350V或500V。

测试电压：不同线径和类型的电线测试电压也不同，例如0.25mm²的电线测试电压为 1200V，0.34mm²以上的测试电压为2000V。

弯曲半径：固定安装时一般为4倍电缆直径，移动安装时为7.5倍电缆直径，以确保电线在弯曲过程中不会损坏。

五、连接方式与接口类型

连接方式：有直接接线法、使用接线盒、继电器等方式。直接接线法适用于多数简单传感器；接线盒能有效管理多个传感器连接的复杂系统；继电器适用于传感器需从较远位置传输信号或处理较大电流的情况。

接口类型：需与传感器和设备接口匹配，常见的有M12、USB、端子台、航空插头等，不同的接口类型具有不同的防护等级和连接稳定性。

  汽车电子传感器电线是一个集材料科学、电气工程和机械设计于一体的高技术产品。它的核心使命是在汽车这个高温、振动、油污、电磁干扰的恶劣环境下，数十年如一日地传递稳定、可靠的信号。
