一、屏蔽核心目的

防止外部干扰进入：保护内部信号免受电机、无线电、其他线缆等外部电磁场的影响。

防止内部干扰逸出：抑制线缆自身信号产生的电磁辐射对外部设备的影响。

提供静电放电保护：为静电电流提供低阻抗对地通路，防止设备损坏。

二、屏蔽材料类型及应用

（一）金属编织网材料

材质：通常为镀锡铜丝（耐腐蚀，主流）、裸铜丝或铝丝。

结构：由细金属丝编织成网状套管，包裹在绝缘层外。

优点：机械强度优异，抗拉扯、抗疲劳；可有效屏蔽低频至数百MHz的高频信号；柔韧性好，360°覆盖带来良好接地性能。

缺点：覆盖率仅70%-95%，存在小缝隙；成本较高，重量偏大。

典型应用：工业电缆、音频线（麦克风线）、军工电缆、拖链电缆。

（二）金属箔层材料

材质：以铝箔（最常见）或铜箔为主，背面通常复合聚酯薄膜（如MYLAR）或塑料薄膜以增强强度。

结构：螺旋缠绕或纵向包裹在绝缘芯线或线对上，常搭配一根裸铜“引流线”方便接地。

优点：实现100%无缝覆盖，对>100MHz的高频干扰屏蔽效果极佳；重量轻、成本低，弯曲半径小。

缺点：机械强度差，反复弯曲易撕裂；低频屏蔽依赖引流线，屏蔽效果略逊于编织网。

典型应用：数据电缆（如Cat5e/6/7网线）、同轴电缆、多对控制电缆。

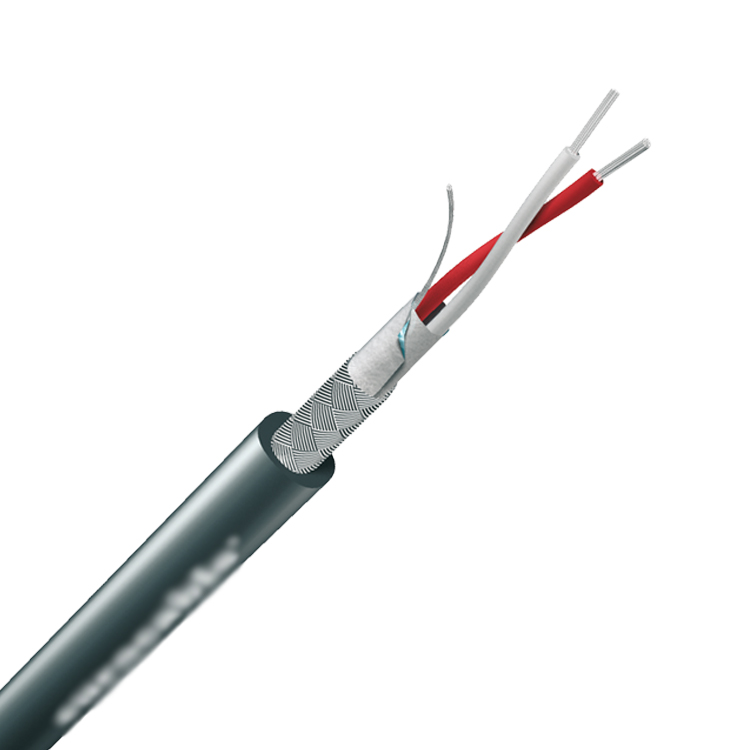

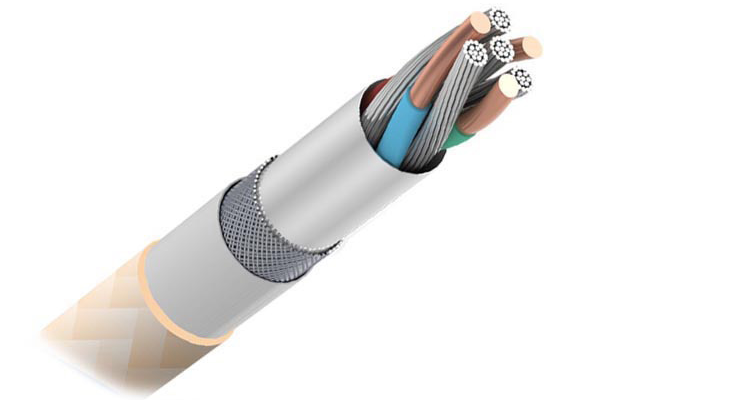

（三）编织网与箔层组合屏蔽

结构：绝缘芯线外先包覆一层金属箔，外层再编织一层金属网。

优点：兼具箔层与编织网优势——箔层提供100%覆盖和高频屏蔽，编织网增强机械保护和低频屏蔽，且接地操作更便捷；屏蔽效能最高（如>90dB）。

缺点：成本最高，线缆更粗、更重、更硬。

典型应用：极高EMI环境、精密测量仪器、航空航天设备、医疗设备、高端音频/视频电缆。

（四）螺旋绕包屏蔽材料

材质：镀锡铜丝或钢丝。

结构：将金属丝以螺旋方式缠绕在芯线上。

优点：柔韧性极强，适用于需频繁弯曲的场景；成本低于编织网。

缺点：屏蔽效果较差，尤其高频时存在大缝隙；仅适用于低频和静态应用，屏蔽效能随拉伸下降。

典型应用：话筒线、柔性音频线、低干扰环境下的柔性电缆。

（五）导电聚合物/涂层材料

材质：在PVC等绝缘塑料中掺入银、铜、镍等金属颗粒或碳粉，使其具备导电性。

结构：直接挤包在绝缘层外或作为外层护套。

优点：可实现100%无缝覆盖；重量轻、弯曲性能好、耐腐蚀；适配形状复杂的线缆。

缺点：导电性和屏蔽效能通常低于金属材料；长期稳定性可能受环境影响。

典型应用：医疗电缆、汽车线束（减少重量）、抗静电电缆。

（五）其它非常用屏蔽材料

三、选择屏蔽材料的关键考量因素

干扰频率范围：低频场景优先选择编织网或组合屏蔽；高频场景优先选择箔层或组合屏蔽。

机械要求：耐弯曲、抗拉扯性能排序为编织网>螺旋绕包>箔层；静态安装场景下，箔层是经济高效的选择。

接地要求：编织网接地最方便可靠；箔层需借助引流线实现接地。

环境因素：需考量耐腐蚀性（镀锡铜优于裸铜）、工作温度范围、是否接触化学物质等。

成本与重量：箔层最经济轻便，组合屏蔽成本最高但性能最强。

屏蔽效能：以分贝（dB）表示衰减值，60-90dB为良好到优秀的商业/工业级屏蔽，90dB及以上适用于军用或极高要求场合。

四、常见线缆屏蔽结构示例

同轴电缆（如RG-58）：中心导体→绝缘层→铝箔+铜编织网→护套（经典组合屏蔽）。

超五类/六类网线（UTP/FTP）：UTP（无屏蔽）；FTP（每对双绞线单独包覆铝箔，整体无编织网）；SF/UTP（整体含铝箔+编织网，又称S/FTP）。

工业现场总线电缆（如Profibus）：内护套后采用编织网或铝箔+编织网屏蔽。

高性能音频线（XLR麦克风线）：通常采用编织网或螺旋绕包屏蔽。

五、总结

选择电线屏蔽材料需在性能、成本、灵活性和应用环境间找到最佳平衡点：

多数商业数据应用：铝箔屏蔽即可满足需求；

严苛工业或移动环境：铜编织网为首选；

特殊柔性场景：螺旋绕包或导电聚合物；

高频敏感设备：铝箔独立屏蔽或组合屏蔽；

极高屏蔽要求场景：编织网与箔层组合屏蔽是“黄金标准”。
