在工业信号传输（如伺服、以太网）与电力供应（如电机、变频器）场景中，电线的衰减与阻抗直接决定传输距离、信号完整性及系统能效。本文整合量化数据、行业标准、影响因素控制及落地选型方案，为工程设计、电缆选型及问题排查提供标准化参考。
阻抗是电线对交流信号的总阻碍特性，综合了电阻、电感和电容的影响，单位为欧姆。在传输线理论中，关键参数是特性阻抗。
什么是特性阻抗？
当电线长度与信号波长相当时，电线成为“传输线”。特性阻抗是信号在传输线上传播时所感受到的瞬时阻抗，是由其物理结构决定的固有属性，与长度无关。
主要影响因素：
导体直径、绝缘材料的介电常数、导体间距（如同轴电缆的内外导体间距）、绝缘层厚度。
重要性：
阻抗匹配对于最大化功率传输、避免信号反射至关重要。常见标准阻抗包括50Ω（射频）、75Ω（视频）、100Ω（以太网）、110Ω（数字音频）等。
衰减指信号在传输过程中功率或幅度的减弱，是能量损耗的直接度量，通常用分贝每单位长度表示。
衰减产生的主要原因：
导体电阻损耗（含趋肤效应）、介质损耗、辐射损耗、反射损耗。
主要影响因素：
频率（越高衰减越大）、电缆长度、导体材质与截面积、绝缘材料、屏蔽质量。
特性 | 阻抗 | 衰减 |
本质 | 传输线对信号传播的瞬时阻碍特性（动态） | 信号能量在传输过程中的损失量（累计） |
单位 | 欧姆 | 分贝每长度单位 |
与频率关系 | 理想情况下与频率无关，实际电缆在高/低频会偏离 | 通常随频率升高而显著增大 |
与长度关系 | 无关（特性阻抗是固有属性） | 正相关，长度越长，总衰减越大 |
主要影响 | 信号质量、反射、匹配 | 信号强度、信噪比、传输距离 |
类比 | 水管的直径，决定水流进入时的“感觉” | 水管内的摩擦，决定压力损失多少 |
电缆类型 | 应用场景 | 频率 | 衰减值 （dB/100m） | 特性阻抗（Z₀）/交流阻抗 （Z） | 执行标准 |
22AWG 双绞线（PE绝缘） | 伺服编码器信号 | 1MHz | ≤0.5 | 100Ω±10% | IEC 61156-5 |
Cat6 双绞线（FEP绝缘） | 工业以太网 | 1GHz | ≤24.0 | 100Ω±15% | ISO/IEC 11801 |
3×16mm² 动力电缆（Cu） | 15kW 电机供电 | 50Hz | 功率损耗≤3%/km | Z≈0.12Ω/km（R=1.1Ω/km，X_L=0.38Ω/km） | VDE 0295 |
伺服电缆（4芯，0.75mm²） | 伺服信号+动力复合 | 10MHz | ≤3.0 | 120Ω±10% | DIN EN 50290-2 |
RG58 同轴电缆（PVC绝缘） | 高频传感器信号 | 100MHz | ≤22.0 | 50Ω±5% | MIL-C-17 |
3×25mm² 变频器电缆（Cu） | 37kW 变频器输出 | 50Hz | 功率损耗≤2%/km | Z≈0.08Ω/km（R=0.7Ω/km，X_L=0.35Ω/km） | IEC 60228 |
影响因素 | 量化影响（示例） | 工程控制措施 |
导体材质 | 铜比铝衰减低约30% | 优先选用无氧铜（导电率≥100% IACS） |
导体截面积 | 2.5mm²比1.5mm²衰减低40%（50Hz） | 动力电缆按电流密度≤4A/mm²选型 |
绝缘介质 | PE比PVC衰减低25%（100MHz） | 高频信号电缆用FEP或PE绝缘 |
频率 | 1MHz升至100MHz，衰减增加约10倍 | 高频信号缩短距离或采用屏蔽电缆 |
环境温度 | 20℃升至80℃，PVC绝缘衰减增加15% | 高温环境选用XLPE或硅橡胶绝缘 |
影响因素 | 量化影响（示例） | 工程控制措施 |
介电常数（εᵣ） | εᵣ从2.3增至3.0，Z₀下降12%（双绞线） | 选用低介电常数绝缘（εᵣ≤2.5） |
导体中心距（s） | s从0.8mm增至1.2mm，Z₀上升20%（双绞线） | 控制绝缘厚度，保持s/d比值稳定 |
敷设方式 | 穿管敷设比直埋阻抗增加10%（动力电缆） | 平行敷设间距≥3倍电缆直径 |
频率（动力电缆） | 50Hz升至1kHz，感抗X_L增加20倍 | 变频器输出侧选用低电感电缆 |

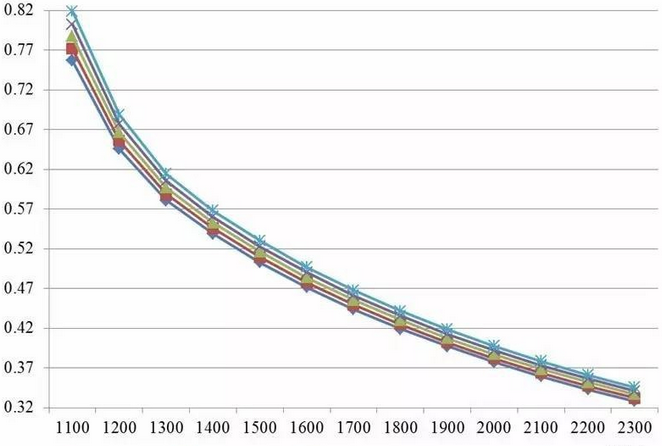

衰减控制：
传输距离 L ≤ [允许最大衰减] / [单位长度衰减]。
例：Cat6电缆传输1GHz信号，允许衰减3dB，则最大距离 ≈ 3dB / 0.24dB/m ≈ 12.5m。

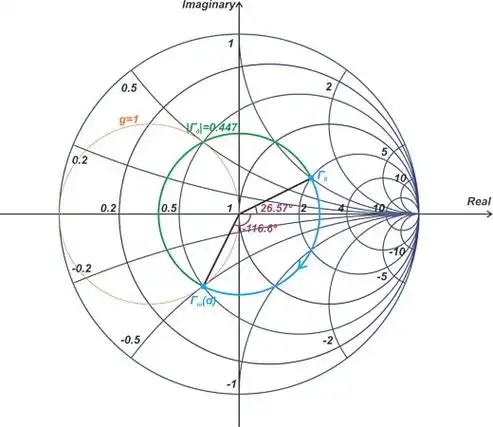

阻抗匹配：
确保电缆、连接器、接口阻抗一致（如伺服总线要求120Ω），反射系数≤-15dB。

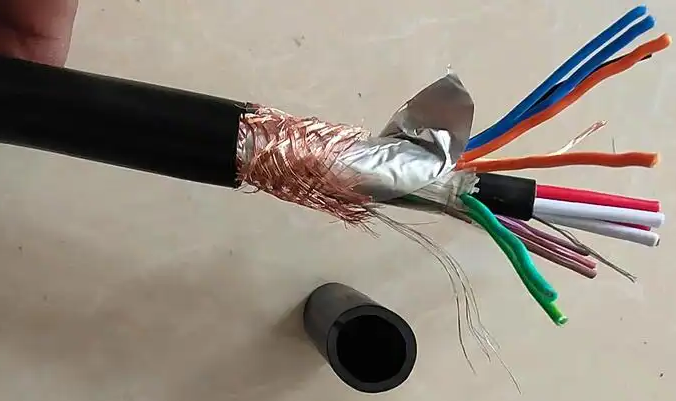

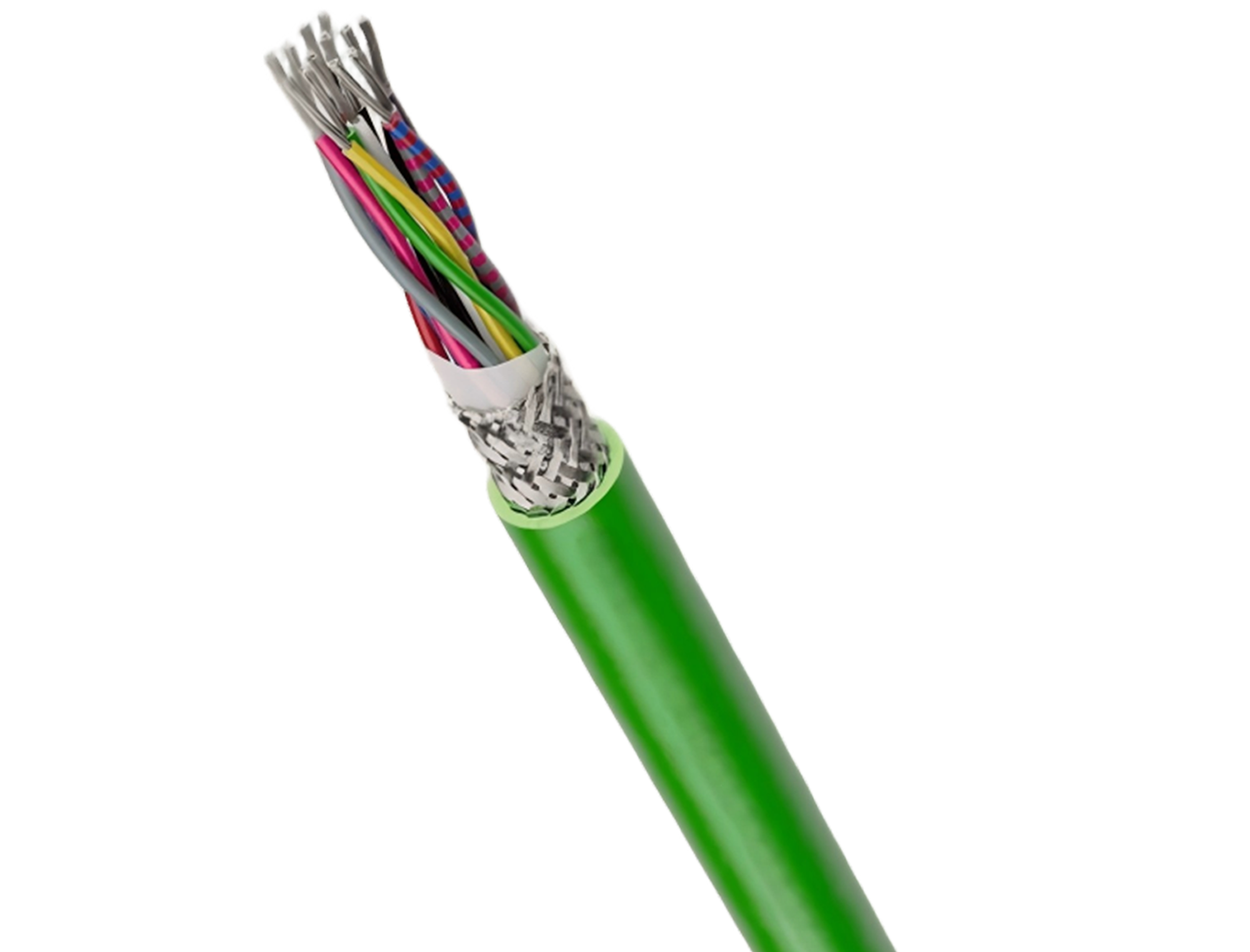

屏蔽选型：
高频信号宜用双绞屏蔽（FTP），可降低辐射损耗衰减10%~15%。
压降控制：
启动时允许电压降≤10%，则电缆最大长度 L ≤ (ΔU × Uₙ) / (Iₛₜ × Z)。
例：380V电机，启动电流100A，Z=0.12Ω/km，则 L ≤ 3.17km。
变频器输出侧：
因含高次谐波，需选用低电感电缆（如XLPE绝缘、细绞导体）。
材质选型：
长距离大电流传输优先用铜；若用铝，需增大截面积25%~30%以补偿衰减与阻抗增加。
信号衰减过大： 换用更粗导体、低介电常数绝缘、缩短距离。
阻抗不匹配导致信号失真： 更换符合Z₀要求的电缆，加装终端电阻等匹配器。
动力电缆发热严重： 增大截面积、降低电流密度、优化敷设方式（避免紧密捆绑）。
测试项目 | 标准 | 测试方法/工具 |
衰减测试 | IEC 61156-6（双绞线，1kHz–2GHz） | 网络分析仪（高频） |
阻抗测试 | IEC 61156-5（双绞线特性阻抗） | TDR时域反射仪（特性阻抗） |
IEC 61156系列：双绞线电缆（衰减、特性阻抗、耐温）
DIN EN 50290：伺服电缆（特性阻抗、屏蔽效能、弯曲寿命）
VDE 0295：电力电缆（导体截面积、交流阻抗、载流量）
ISO/IEC 11801：工业以太网电缆（Cat5e/6/7衰减与阻抗要求）
IEC 60228：导体标称截面积与电阻值（基础参数）
