一、测试体系总览

核心目标：排查生产过程中产生的显性/隐性故障（如断线、虚接、绝缘不良、屏蔽失效等），杜绝不合格线缆出厂，确保产品质量、安全性和可靠性。

基本原则：基础测试全覆盖（所有线缆100%完成核心基础测试，无例外），专项测试分级做【按线缆类型（强电/弱电、屏蔽/非屏蔽、通用/特种）、使用场景执行对应专项测试】，批量抽样加严检【常规批量按国标抽样，特种/高压/定制线缆100%全测或提高抽样比例（≥10%）】，数据可追溯（所有测试数据需电子/纸质归档，保留至少1年，符合国标/企标要求）。

适用范围：覆盖低压电力线缆、数据通信线缆、屏蔽控制线缆、工业特种线缆、医疗线缆、高压电力线缆、光纤线缆等全品类线缆。

二、核心测试项目

（一）基础必做测试（所有线缆全覆盖，100%逐根检测）

1.外观与结构尺寸检测

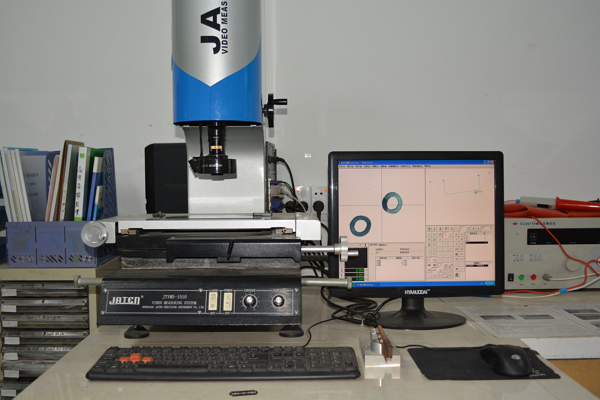

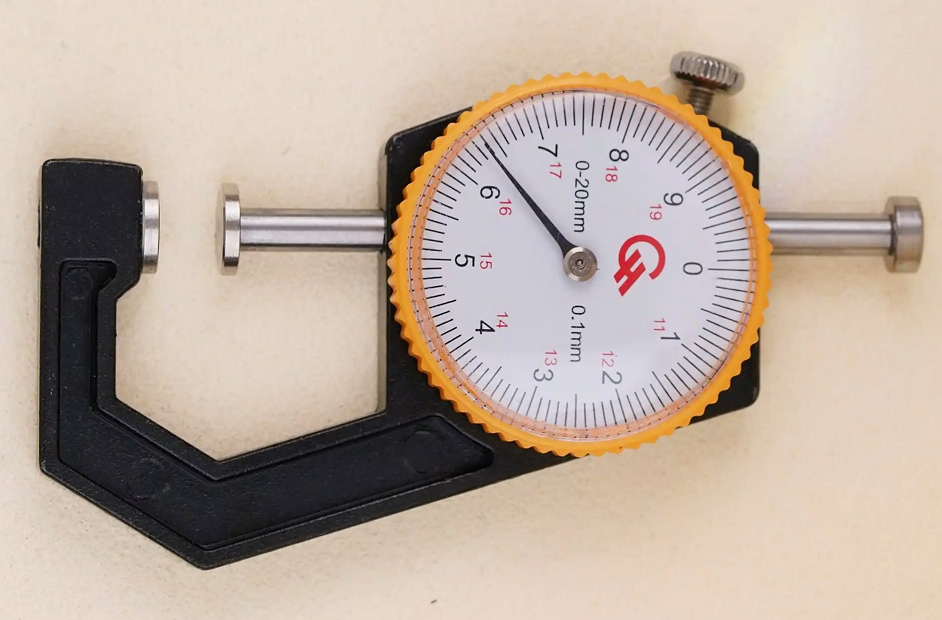

测试工具：人工目视+卡尺/千分尺/卷尺/目视放大镜；

检测内容：外观——外皮无破损、起泡、缺料、色差，印字清晰；芯线无露铜、断股，绞合均匀；接头/端子压接牢固无歪斜，热缩管包覆紧密；

尺寸——外皮外径、芯线线径、绝缘层厚度、屏蔽层覆盖率符合图纸，误差±0.05~0.2mm（按规格调整）；

判定标准——符合产品图纸及对应国标（如GB/T5023）。

2.通断测试

测试工具：万用表（通断档）、专用通断仪（批量测试首选）；

测试方法：线缆两端接测试端，逐芯检测导通性；

判定标准：通断仪蜂鸣/指示灯亮为正常，无反应则判定为断线/虚接故障；多芯线缆需避免芯线交叉导通（错接）。

3.线序测试（多芯有序线缆专属）

适用线缆：网线、控制线、医疗导联线、航空插头线等；

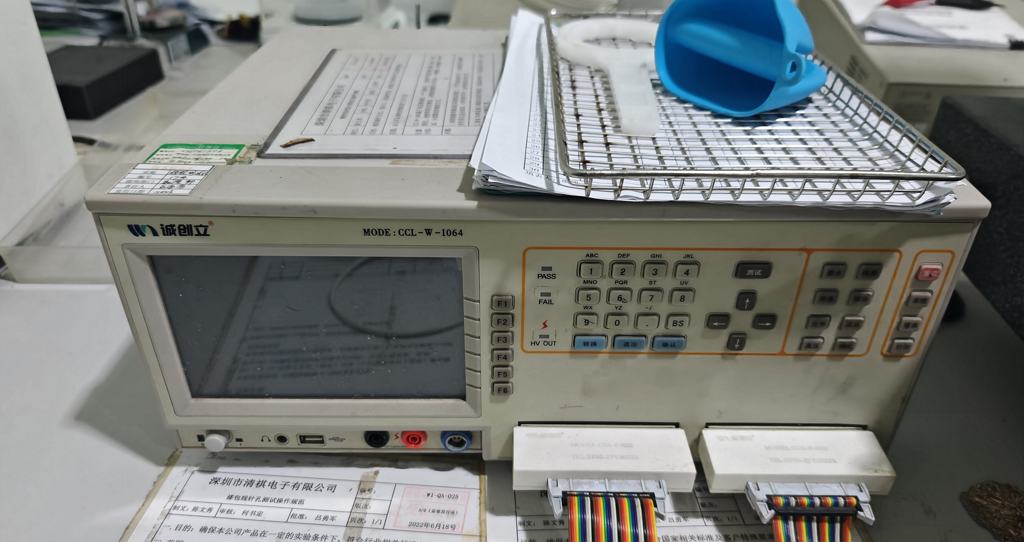

测试工具：线序仪、专用针床测试台（批量定制线缆）；

测试方法：按规定线序（如568A/568B网线）接标准端，检测芯线对应关系；

判定标准：芯线完全匹配规定线序为正常，否则为线序故障。

4.芯线直流电阻初测

测试工具：万用表（电阻档）；

测试目的：快速排查芯线断股、截面积不达标问题；

判定标准：电阻值符合同规格线缆国标，超出则直接标记不合格，无需进入后续测试。

（二）专项故障测试（基础合格后执行，分类型分级检测）

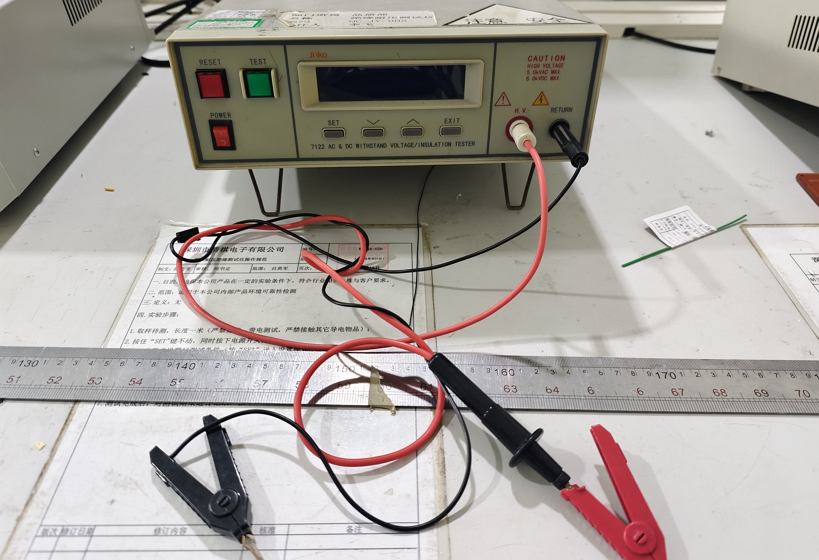

1.绝缘性能测试（强电/低压/特种线缆必做）

核心目标：排查绝缘层破损、杂质、厚度不足导致的绝缘失效、漏电故障；

 备注：弱电信号线缆（如网线、数据线）无耐压要求可跳过，避免高压击穿。

2.导通性能专项测试（定制端子/接头线缆必做）

测试工具：微欧计（精度≥1μΩ）；

测试目的：排查压接松动、接触面氧化导致的接触电阻过大；

测试标准：同规格线缆直流电阻符合国标（如BV1.5mm²铜芯线20℃时≤12.1Ω/km），端子接触电阻≤5mΩ；

故障判定：电阻超出标准→接触电阻过大/芯线断股故障。

3.屏蔽性能测试（屏蔽线缆必做，工业/医疗/数据线缆重点）

核心目标：排查屏蔽层不连续、接地不良导致的电磁屏蔽失效；

4.传输性能测试（数据/通信线缆必做）

适用线缆：网线、同轴电缆、光纤等；

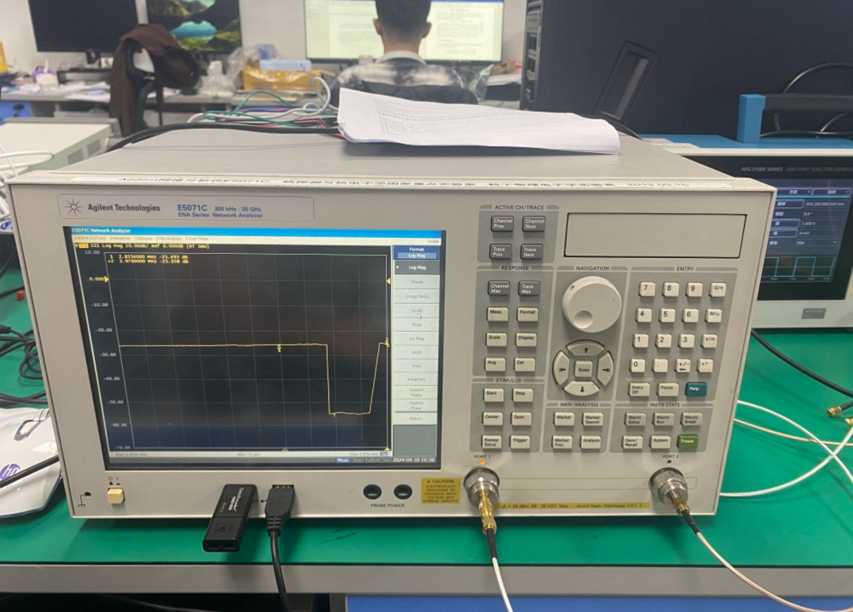

测试工具：FLUKE线缆测试仪（如DSX-8000）、网络分析仪、光功率计（光纤）；

核心测试参数：串音（近端/远端）、衰减、回波损耗、特性阻抗、传输速率、光功率、插损；

判定标准：符合对应国标（如六类网线GB/T50174），任意参数不达标→传输故障。

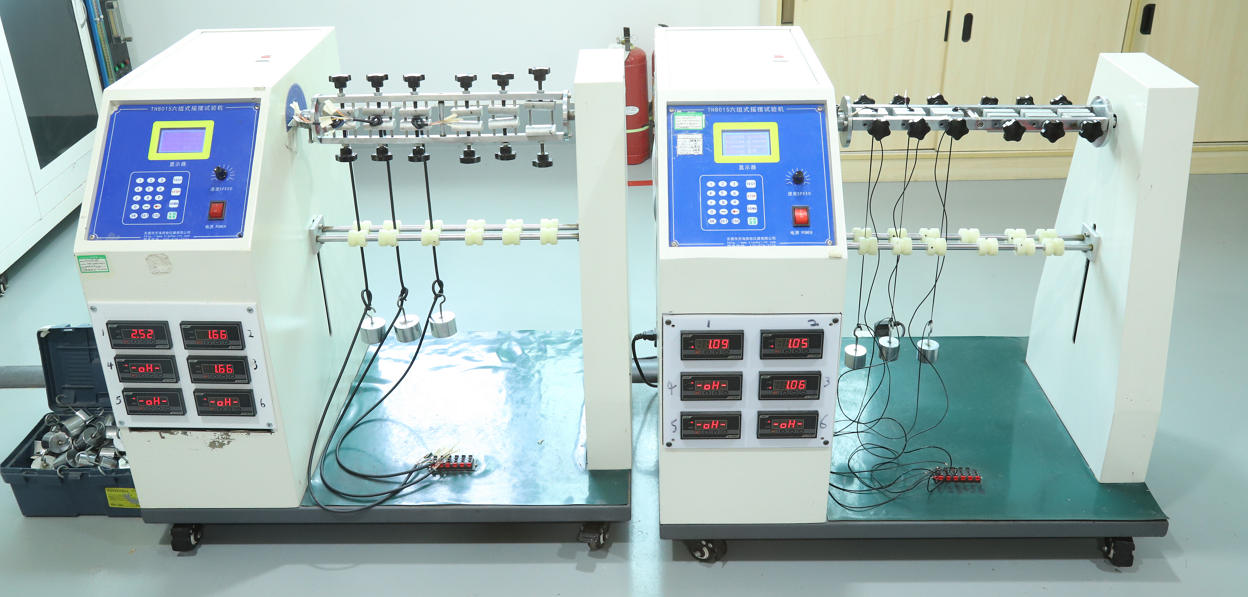

5.特殊环境与机械耐受测试（特种定制线缆必做）

测试目的：排查线缆在实际使用环境中的失效故障；

6.高压线缆专项测试（10kV及以上高压电力线缆必做）

测试标准：符合GB/T18380；

三、不同品类线缆测试重点速查表

四、工厂标准化测试流程与故障处理

（一）标准测试流程

生产完成初检：产线自检外观、结构尺寸，剔除明显物理缺陷品；

基础电性能测试：100%逐根测通断、线序、直流电阻初测，合格品进入专项测试；

专项故障测试：按线缆品类执行对应专项测试，批量按GB/T2828抽样（AQL=0.65，加严抽检），定制单根100%全测；

模拟环境测试：特种线缆抽样做高低温、耐弯折等环境测试；

测试数据归档：记录测试设备、人员、时间、各项数据，贴合格标签；

包装入库：合格线缆按规格包装，不合格品单独标记处理。

（二）故障判定与闭环处理

判定标准：所有测试中任意一项指标不达标，即判定为故障线缆；

处理流程：

标记隔离：贴“不合格”标签，放置在不合格品区，避免混放；

故障分析：技术人员排查故障原因（如断线=压接松动/芯线断股）；

返工/报废：可返工故障（线序错、端子压接松）→返工后100%复测所有项目；不可返工故障（芯线断股、绝缘击穿）→直接报废并记录原因；

工艺优化：同批次≥3起同类故障，立即停机排查生产工艺，优化后恢复生产。

五、常用测试设备配置

（一）基础测试设备（所有工厂必配）

万用表、通断仪、线序仪、数显卡尺/千分尺、卷尺、目视放大镜。

（二）专项测试设备（按线缆品类选配）

绝缘电阻测试仪（兆欧表）、工频耐压测试仪、微欧计、FLUKE线缆测试仪、屏蔽性能测试仪、局部放电测试仪、介损测试仪、高低温箱、耐弯折测试机、光功率计（光纤）、漏电电流测试仪（医疗线缆）、网络分析仪。

配置原则：批量生产优先选自动化测试台（如针床测试台、线缆综合测试台），提升测试效率；按“基础全覆盖、专项按品类配”原则配置，兼顾精度与实用性。

六、测试关键注意事项

测试前准备：线缆两端需清洁，去除油污、铜屑，避免接触不良导致数据偏差；

设备校准：所有测试设备每年至少校准1次，贴校准合格标签，确保精度；

人员操作：测试人员需持证上岗，严格按设备手册和测试标准执行，避免人为失误；

接地保护：耐压、高压测试时，测试台必须可靠接地，做好安全防护；

环境要求：测试环境保持常温（20±5℃）、常湿（40%~70%），避免温湿度影响测试数据。

七、相关标准参考

国际标准：IEC60228（导体标准）、IEC60332（阻燃）、IEC60811（测试方法）、IEC61156（通信电缆）、IEC60502（电力电缆）。

中国标准：GB/T5023（聚氯乙烯绝缘电缆）、GB/T12706（电力电缆）、GB/T50174（数据中心布线）、GB/T18380（高压电缆）、GB/T3956（导体电阻）、YY0505（医疗电气设备）。

行业标准：TIA/EIA-568（结构化布线）、UL标准（北美安全认证）、YD/T1019（数据通信电缆）。

线缆出厂故障测试是一个多层次、系统化、标准驱动的质量保障体系。通过基础全覆盖、专项分级做、数据可追溯的测试策略，结合闭环故障处理与工艺优化，可有效杜绝不合格品流出，确保线缆在电气性能、机械强度、环境适应性等方面符合设计标准与使用要求。制造商的质控水平集中体现于对该体系的严格执行与持续优化。
