在医疗内窥镜领域，尤其是软镜、超细内镜和机器人内镜中，扁平同轴连接线正逐步替代传统圆形同轴连接线。这一替换并非简单的形状改变，而是为了满足超小空间、高柔性、高速高清、抗扭转、抗干扰、可量产这六大医疗硬约束，最终实现性能与结构的最优解。

一、扁平同轴的定义

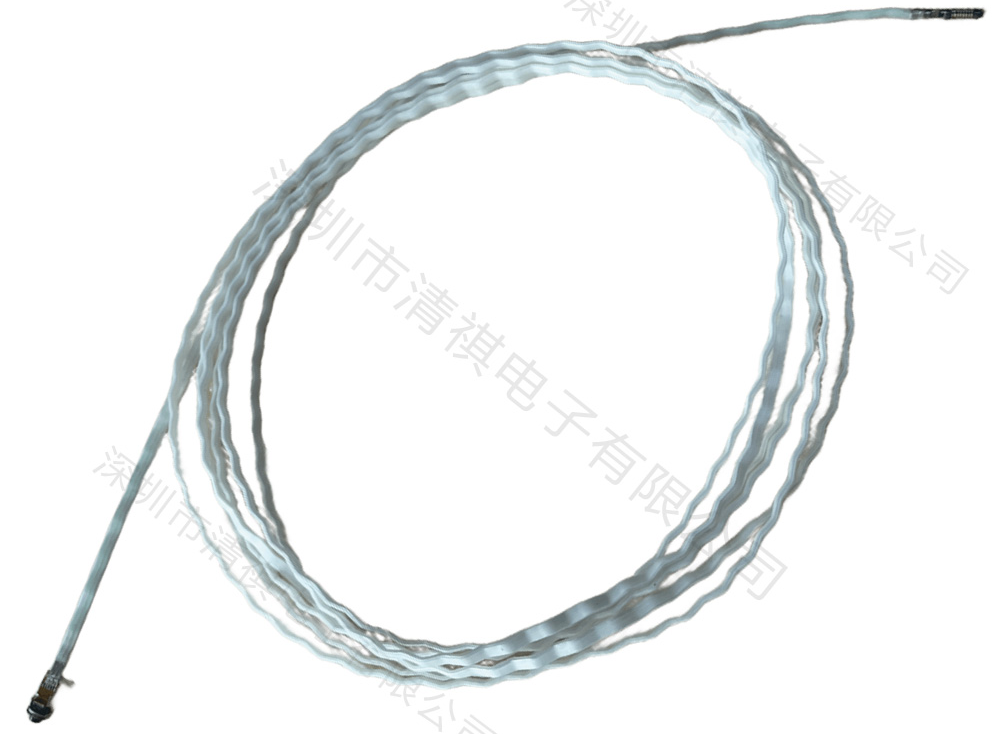

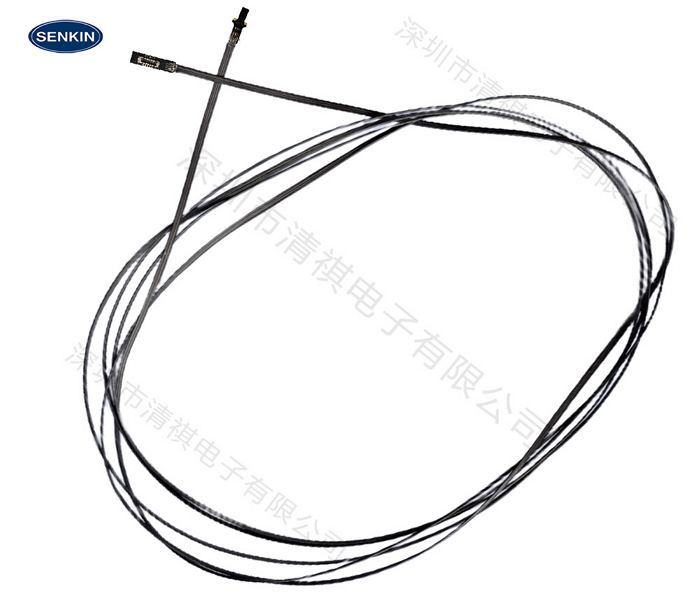

扁平同轴（FlatCoaxial/Micro-CoaxFlatCable），是将多根φ0.3–0.5mm的微型同轴线，按固定间距并排排列，经热压或粘合工艺制成扁平带状，再整体添加屏蔽层与护套的复合线缆。

它本质保留了同轴结构的核心组成，即中心导体、绝缘层、外屏蔽层和护套。同时通过扁平化形态，兼具同轴电缆屏蔽好、抗干扰、阻抗稳定的优势，还额外具备超薄省空间、布线规整、抗扭转的特点。

二、替代圆形同轴的6大核心原因

1.空间极致压缩，适配超细内镜通道

软镜先端或蛇骨的内径通常在φ2.8–5mm，4K摄像模组又需要同时布置2–4路同轴信号线路，以及多芯电源和照明线路。

圆形同轴单根直径在φ0.5–0.8mm，多根捆扎后直径叠加、间隙大，不仅占用空间大，还质地偏硬、难以弯曲。

扁平同轴厚度仅0.6–1.2mm，宽度可按需定制，能贴壁、平铺或卷绕布置，不会占用内镜中心通道，可预留出空间给水、气和活检通道。在相同芯数下，扁平同轴的体积比圆形同轴捆扎组小30–50%，是φ3mm级超细内镜通道中实现4K高清信号传输的唯一可行方案。

2.柔性与弯曲性能更优，适配蛇骨频繁运动

内窥镜，尤其是软镜，需要满足极小弯曲半径（R<5mm）和百万次反复弯曲的使用需求，还要随蛇骨自由转向，无卡顿、不顶死。

圆形同轴捆扎后会变硬变粗，弯曲时内部线芯相互挤压摩擦，外层受拉伸、内层受挤压，容易出现疲劳断裂，大角度弯曲时还会“鼓包”顶到外壳，影响操控手感。

扁平同轴采用单层平铺结构，弯曲时应力均匀分布，无挤压问题。其弯曲半径可做到R=2×厚度，远小于圆形同轴的R=5×外径。它随蛇骨弯曲更柔顺，弯折寿命比圆形同轴捆扎组高2–3倍，既能提升医生操作手感，也能降低工厂故障率。

3.抗扭转性能突出，避免“拧麻花”问题

内镜在手术中需频繁进行±180°甚至360°旋转，圆形同轴捆扎的弊端十分明显。多根圆线会相互缠绕、打扭，导致应力集中，长期使用会出现屏蔽层断裂引发图像干扰、芯线断裂造成黑屏断线，以及线组变硬回弹影响操作等问题。

扁平同轴的扁平带状结构，扭转时属于“平面扭转”，不会产生立体绞缠。线对排列固定，不会出现错位和缠绕，抗扭转寿命提升3–5倍，特别适合高频扭转的机器人内镜。

4.保障高速高清信号传输，一致性更强

4K/12G-SDI、MIPI、HDMI2.0等高速高清信号，对传输线路有严格要求，需要阻抗稳定、线对长度差极小（<0.5mm）、线距固定串扰低，且屏蔽连续、接地良好。

圆形同轴捆扎多依赖手工或半手工操作，线对长度差难以控制，线距随机，容易出现串扰、相位差大的问题，导致高速信号失真、闪屏、丢帧，同时屏蔽层搭接和接地不一致，EMI性能波动大。

扁平同轴的所有线对并排固定，长度绝对一致，相位差几乎为0。线宽、线距和介质厚度由模具精准控制，阻抗一致性可控制在±3Ω以内。搭配独立屏蔽加整体屏蔽的双层设计，串扰和EMI性能远超松散圆线组，能实现4K/8K高清信号稳定传输，无闪屏、无拖影、延迟更低。

5.布线规整，助力标准化量产

圆形同轴捆扎属于手工作业依赖型工艺，线长、位置、绞合度全靠人工控制，一致性差、良率波动大，装配耗时久、成本高，售后维修时线组杂乱，故障定位困难。

扁平同轴采用标准化带状结构，通过模具一次成型，一致性极高。线长、间距、屏蔽、接地等参数全由工艺把控，良率可提升20–40%。装配时可直接平铺、贴壁、固定，效率提升数倍，故障定位清晰，维修更换更简单。

6.屏蔽抗干扰能力强，适配手术室复杂环境

手术室存在高频电刀、高频电凝、超声刀、监护仪、呼吸机、MRI等强干扰源，对线缆抗干扰能力要求严苛。

圆形同轴捆扎的屏蔽层搭接不连续、接地不完整，线间缝隙大，干扰易侵入，且弯曲扭转时屏蔽层易开裂、接地断开。

扁平同轴可实现独立线对屏蔽加整体总屏蔽的360°连续屏蔽，屏蔽覆盖率≥95%，屏蔽效能≥70–85dB@1GHz。整体接地设计实现端到端360°屏蔽连接，抗电刀干扰能力显著增强，在IEC60601-1-2医疗安规测试中更易一次性通过。

三、扁平同轴与圆形同轴的核心差异对比表

四、扁平同轴与圆形同轴的适用场景

1.必须使用扁平同轴的场景

只要满足以下任意2条，就应选择扁平同轴替代圆形同轴：

内镜先端或蛇骨内径≤5mm，尤其是φ2.8–3.8mm的超细软镜

需要传输4K/12G-SDI、HDMI2.0、MIPI等高速高清信号

产品为软镜或机器人内镜，需频繁弯曲、扭转

对EMC抗电刀干扰、图像稳定性要求极高

追求规模化量产，需要高良率、低人工、低售后成本

2.仍保留圆形同轴的场景

外部长距离主线，如手柄到主机的距离>1m的线路，因为扁平同轴的抗拉、抗侧压、耐磨性能不如圆形复合线

单路简单同轴信号传输，或低成本一次性内镜，单路圆线的成本优势更明显

超大功率、大电流的同轴传输场景，圆线的载流和散热性能更优

扁平同轴并非简单的“圆线压扁”，而是在医疗内镜六大核心硬约束下，兼顾结构、性能、可靠性与成本的最优线缆方案。在高端软镜、机器人内镜及4K/8K内镜中，扁平同轴替代圆形同轴已成为不可逆的技术趋势，推动着内窥镜向更微型、更高清、更可靠的方向发展。
