数控机床对刀仪线缆是连接对刀仪与机床控制系统的核心部件，承担电源供电、测量/保护信号传输的关键作用，其接线规范、选型适配、安装防护直接影响机床加工精度和设备运行安全。不同品牌对刀仪（雷尼绍、美德龙、马波斯等）和数控系统（FANUC、西门子、国产宝元/新代等）的线缆适配要求存在差异。
一、对刀仪线缆的常见类型
线缆分类主要依据芯数和接口形式划分，功能越复杂、防护要求越高，芯数越多，接口形式则根据设备档次和使用场景选择。
按芯数划分
4线制：适用于简单Z轴对刀，仅传输常闭/常开测量信号+电源，满足基础对刀需求。
5-6线制：配备超程保护功能的对刀仪专用，在测量信号基础上增加超程保护信号，防止刀具撞击损坏对刀仪。
8/10线制：适用于五轴联动、复杂多功能检测场景，可同步传输刀具磨损、温度监测、工件检测等多通道信号，部分含双电源冗余设计。
按接口形式划分
直出线：线缆从对刀仪底部直接引出，需直接接入机床电气柜，为基础款配置。
航空插头：高端对刀仪标配，通过转接线连接数控系统，插拔便捷、连接更牢固。
无线传输：新型对刀仪（如雷尼绍OMP系列）采用，无需物理信号线连接NC系统，仅需电源线为接收器供电，适配复杂走线场景。
二、对刀仪线缆典型线序与信号定义
不同品牌线缆的颜色标注可能不同，但核心信号逻辑统一，主流为DC24V供电（老式设备可能为交流，需提前确认），以下为通用线序参考，实际需以产品说明书为准。
基础有线对刀仪通用线序
线号/参考颜色 | 信号定义 | 功能说明 | 备注 |
红线/1号线 | +24V(Power) | 电源正极 | 绝大多数为DC24V，严禁错接电压 |
黑线/2号线 | 0V/GND | 电源负极 | 公共地线，为所有信号提供接地参考 |
白线/3号线 | MeasurementSignal | 测量信号 | 核心对刀信号，刀具触碰探针时电路断开（常闭NC）/闭合（常开NO）；FANUC系统常接SKIP信号口（X4.7等） |
绿线/4号线 | Over-travelSignal | 探针压超安全行程时触发，实现急停/报警，保护对刀仪 | |
黄线/5号线 | Shielding | 屏蔽层 | 单端接地，抑制电磁干扰，提升信号稳定性 |
其他颜色 | RS232/数据 | 数据传输 | 智能对刀仪专用，用于电脑调试，非实时加工必需 |
关键信号说明
常闭(NC)vs常开(NO)：多数对刀仪默认常闭（未触碰导通，触碰断开），需与数控系统参数设置匹配，否则会导致误报警/对刀失败。
高速跳过信号：高精度对刀需接入数控系统高速跳过端口（如FANUCJA40A），延迟仅0.1ms，远低于普通I/O端口的2ms，减少测量延迟误差。

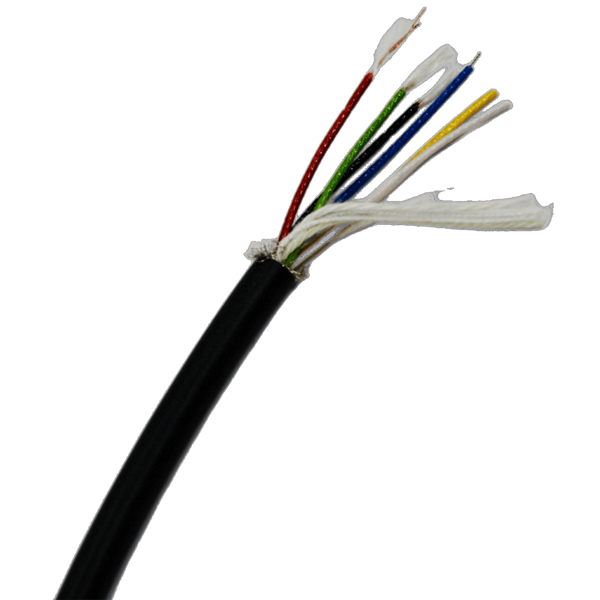

6芯线缆专用芯线定义（主流标配）
针对应用最广泛的6芯线缆，补充精细化功能与电气参数，适配雷尼绍、马波斯、汉测等主流品牌。
芯线颜色 | 功能 | 电压/电流参数 |
红/棕 | 24VDC电源 | 70~120mA |
黑 | 信号反馈（触发） | 固态继电器输出，50mAmax |
白/绿 | 超程/急停信号 | 常开/常闭可选 |
灰 | 0V/GND | 公共地 |
黄/蓝 | 备用/LED灯 | 对刀仪工作状态指示灯供电 |
三、主流数控系统接线参考
不同数控系统的信号接口、参数配置要求不同，需针对性接线，核心区分进口系统（FANUC、西门子）和国产系统（宝元、新代、华中）。
FANUC系统
普通测量：信号接I/O板X4.7（默认SKIP信号），也可通过参数映射至其他X地址。
高速对刀：必须接主板JA40A/JA40B接口，使用专用高速跳过信号线。
超程保护：接普通X输入点，通过PLC程序编写保护逻辑（如Z轴紧急回退）。
西门子(Siemens)系统
测量信号：硬件接6FC5...模块MeasureInput端子，或使用DB10.DBXx.x接口信号。
配置要求：需在PLC程序和机床数据（MD）中完成测头使能、信号极性配置。
国产系统（宝元LNC、新代Syntec、华中）
宝元：接专用SH1/L-IN1端口，需移除OT1/OT2跳线，按说明书接入信号线和24V/0V。
新代：接入特定DI端口，在系统参数中设定对刀信号来源。
四、对刀仪线缆核心选型要点
线缆选型需围绕机床使用场景、测量精度、环境条件展开，核心关注芯数、屏蔽抗干扰、机械性能、环境适应性四大维度，适配机床高频往复运动和油污、切削液、电磁干扰的恶劣加工环境。
1.核心考量要素
选型维度 | 关键要求 | 适用场景 |
芯数选择 | 6芯：基础三轴机床，满足长度/直径测量；8芯：五轴联动，支持多通道信号+温度补偿；10芯：复杂检测，刀具/工件/振动/温度同步监测，双电源冗余 | 三轴加工中心/数控车床；五轴机床；大型龙门机床/高精度加工 |
屏蔽抗干扰 | 优选三重屏蔽：信号线独立铝箔包裹（防串扰）+导电网状铝箔（消静电）+镀锡铜网编织（覆盖率≥95%，抑EMI）；双层屏蔽为基础款，转移阻抗≤100mΩ/m（100MHz） | 高精度μ级测量；机床周边有变频器/伺服电机（强电磁干扰） |
机械性能 | 内置凯夫拉抗拉纤维，破断拉力≥3000N（6芯）/≥8000N（10芯）；拖链用线缆动态弯折寿命≥200万次（基础）/500万次以上（高端） | 自动化机床（拖链往复运动）；大型机床（线缆长，易拉伸） |
环境适应性 | 护套首选PUR聚氨酯，耐125℃高温、耐切削液/矿物油、抗弱酸碱（pH3~12），防护等级IP67/IP68/IP69K（抗高压冲洗）；导体为高纯度无氧铜（OFC≥99.95%），超细多股绞合（单丝≤0.15mm） | 加工区有大量切削液/油污；高温加工环境；户外/高粉尘场景 |
电气性能 | 信号芯截面积0.12~0.5mm²，电源芯0.5~1.5mm²；直流电阻≤18.3Ω/km（1mm²）；绝缘耐压AC2000V-5000V/DC500V；信号衰减≤0.1dB/m（1MHz） | 所有场景，保障供电稳定和信号无失真传输 |
2.常见规格参数对比
芯数 | 适用场景 | 关键参数 |
6芯 | 基础三轴机床，常规长度/直径测量 | 抗拉强度≥3000N，弯折寿命≥200万次，精度误差<±0.005mm，带宽0~10MHz |
8芯 | 五轴联动机床，多通道检测+温度补偿 | 串扰抑制<-80dB@1MHz，弯折寿命500万次，温度线阻1000Ω@0℃（PT1000标准） |
10芯 | 复杂多功能检测，双电源冗余 | 破断拉力≥8000N，屏蔽效能>90dB，PUR护套1.5mm，耐125℃+IP69K防护 |
3.接头与长度选型

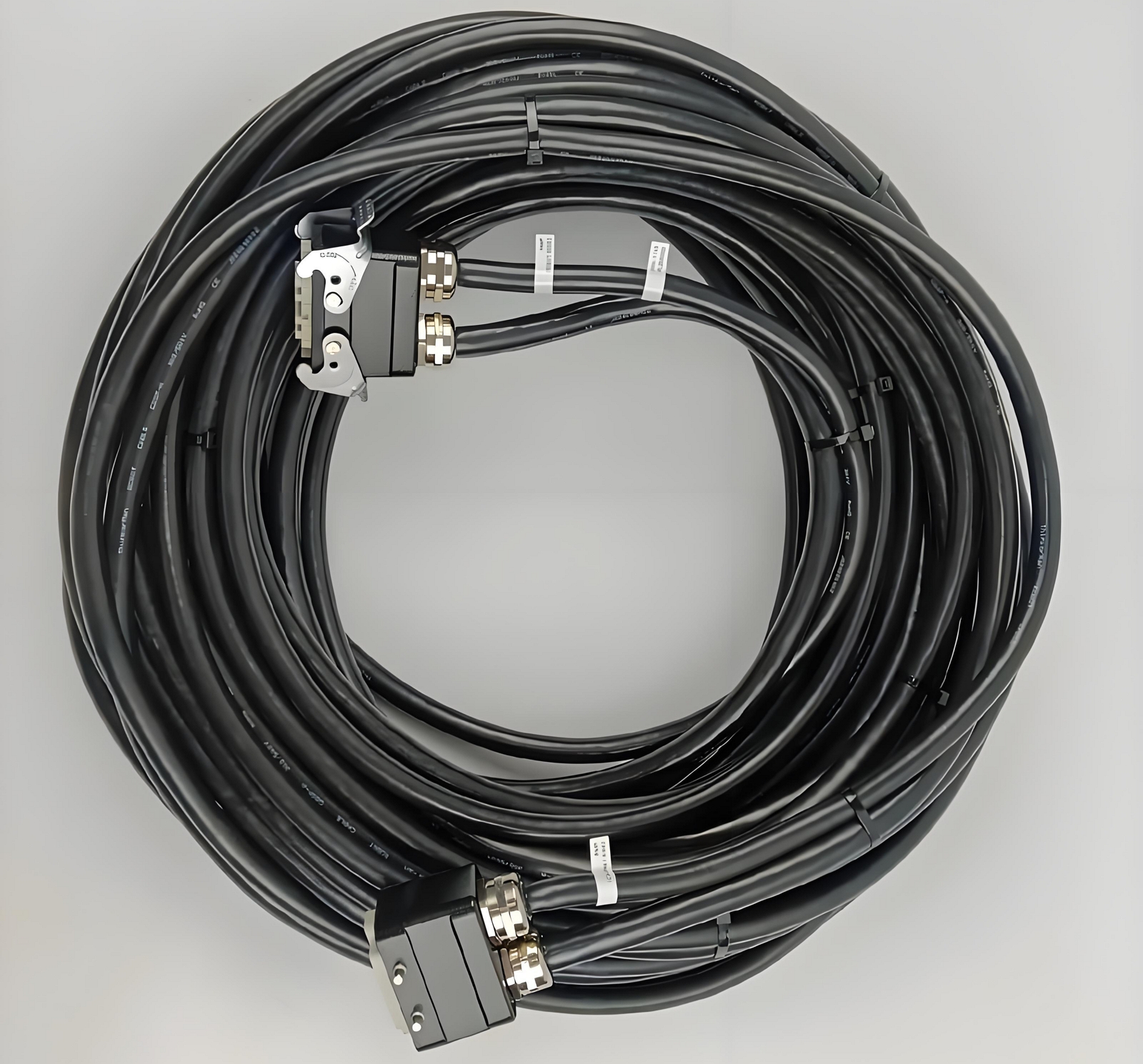

接头类型：标配M124/5/6芯、M8、D-SUB9/15、AMP/TE重载连接器，防护等级IP67/IP68，防水防油；
线缆长度：标准5m/8m/10m，大型龙门机床可定制，需预留15%~20%余量，避免拉伸；
线径外径：φ5~8mm（标准φ6mm），拖链场景弯曲半径≤5倍外径，固定布线≥6~8倍外径。
五、线缆安装与布线规范
安装的核心原则是防干扰、防磨损、防进水，避免因布线不当导致信号不稳定、线缆断线、设备故障，具体规范如下：
接线前准备：用万用表确认对刀仪额定电压（绝大多数DC24V），严禁接入交流电或错误电压，防止烧毁内部电路板；核对常开/常闭信号逻辑，与系统参数匹配。
屏蔽接地：屏蔽层单端接地（机床侧），避免环流干扰；接头屏蔽壳需可靠连接，远离变频器、伺服电机动力线（间距≥10cm），必要时穿金属管隔离。
防水防油：加工区的线缆接头处用金属软管、防水接头密封，防止切削液进入导致信号短路；护套优先选PUR材质，提升耐油耐浸泡能力。
固定布线：拖链内线缆分段固定，防止晃动磨损；线缆出口处加应力消除装置，避免换刀/轴移动时拉扯断裂；固定布线沿机床内壁走，远离运动部件。
安装后测试：依次做导通测试、绝缘测试、信号触发测试、抗干扰测试，确认无断线、短路，信号触发灵敏、稳定。
六、常见故障排查与解决方案
对刀仪线缆故障直接导致对刀失败、精度不稳定或设备报警，以下为高频故障的现象、成因及针对性解决方法，可快速定位问题。
基础接线/信号故障排查
故障现象 | 可能原因 | 解决方法 |
无法检测到对刀信号 | 电源未接通；信号线断路；系统参数设置错误；接口接触不良 | 万用表检测24V电源是否正常；测信号线通断，修复断线/接紧接头；核对PLC地址和信号极性参数 |
一开机即触发对刀/超程报警 | 信号线短路；常开/常闭逻辑相反；对刀仪机械卡死；屏蔽层接地不良 | 检查线路绝缘性，修复短路点；修改系统参数调整信号极性；清理测头异物，复位机械结构；重新做单端接地 |
对刀精度不稳定 | 屏蔽不良受电磁干扰；未使用高速跳过接口；接地不良；线缆磨损 | 检查屏蔽层接地，更换双层/三重屏蔽线缆；改用系统高速跳过端口接线；优化接地方式，远离干扰源；更换磨损线缆，重新固定布线 |
超程保护误动作 | 超程信号线接触不良；对刀压力过大；线缆晃动导致信号误触发 | 接紧超程信号线接头，排查断线；调整对刀宏程序的下压速度；拖链内分段固定线缆，减少晃动 |
线缆本身故障排查
故障现象 | 核心成因 | 解决方法 |
线缆频繁断线 | 导体单丝过粗，弯折性差；无抗拉纤维，受拉伸；弯曲半径过小 | 更换超细多股绞合导体+芳纶加强型线缆；预留线缆余量，避免拉伸；按要求调整弯曲半径（拖链≤5倍外径） |
信号衰减/失真 | 线缆过长；屏蔽层破损；导体材质为普通铜，导电性差 | 缩短线缆长度（或定制低衰减款）；修复/更换屏蔽层破损线缆；选用高纯度无氧铜/镀银铜导体线缆 |
护套开裂/老化 | 护套为PVC材质，耐油/耐温性差；长期受切削液浸泡/高温烘烤 | 将PVC护套升级为PUR聚氨酯护套；增加金属软管保护，远离高温部件 |
七、配套线缆方案与主要供应商
实际应用中，线缆可选择成套系统配件、原厂标配直连电缆、定制化线缆三种方案，各供应商产品侧重不同，可根据机床和对刀仪品牌适配选择。
1.常见配套线缆方案
成套系统配件：对刀仪系统原厂配套，如哈尔滨先锋机电CMS-10系统含专用通讯电缆LA04-06，搭配信号转换器，信号经光电隔离处理，输出SSR/OTC信号。
传感器直连电缆：牧野精控M86-20/M26D-30等对刀仪标配5米耐油6芯线，带304不锈钢保护管（1.5米），防护铁屑和切削液，长度可定制。
定制化线缆：针对五轴机床复杂走线、高温/强干扰环境，厂商可调整线缆长度、护套材质、线芯尺寸、接头类型，满足个性化需求。
2.主要供应商信息
公司名称 | 主营产品特点 | 适配场景 |
6/8/10芯专用电缆，三重屏蔽，破断拉力8000N，IP69K防护，抗干扰性强 | 高精度加工、强电磁干扰、高压冲洗场景 | |
深圳市牧野精控机电有限公司 | 对刀仪成品配套线缆，5米耐油6芯线，304不锈钢护管，支持长度定制 | 三轴/五轴加工中心、数控车床，基础/中高精度对刀 |
哈尔滨先锋机电技术开发有限公司 | CMS-10对刀系统专用通讯电缆（LA04-06）+信号转换器，光电隔离 | 配套该品牌对刀仪的加工中心 |
汉测测量 | 单向对刀仪（HCL-68V2）配套线缆，一体式/分头式接头可选，标配5米，IP68，0-60℃工作温度 | 中低精度对刀、常规加工环境 |
八、采购核心建议
先确认对刀仪品牌和数控系统型号，核对接口定义、信号类型（常开/常闭）、芯数要求，优先选择原厂配套线缆，避免兼容性问题；
评估现场测量环境：有强电磁干扰选三重屏蔽线缆，切削液多/高温选PUR护套+IP68/IP69K防护，拖链运动选高弯折寿命（≥500万次）款；
确认线缆长度和保护配件：大型机床定制加长款，加工区线缆需配套304不锈钢护管、防水接头，提升防护性；
核验产品检测报告：重点查看屏蔽效能、弯折寿命、耐油耐温测试数据，确保符合行业标准（IEC60228、GB/T5023、RoHS）。
