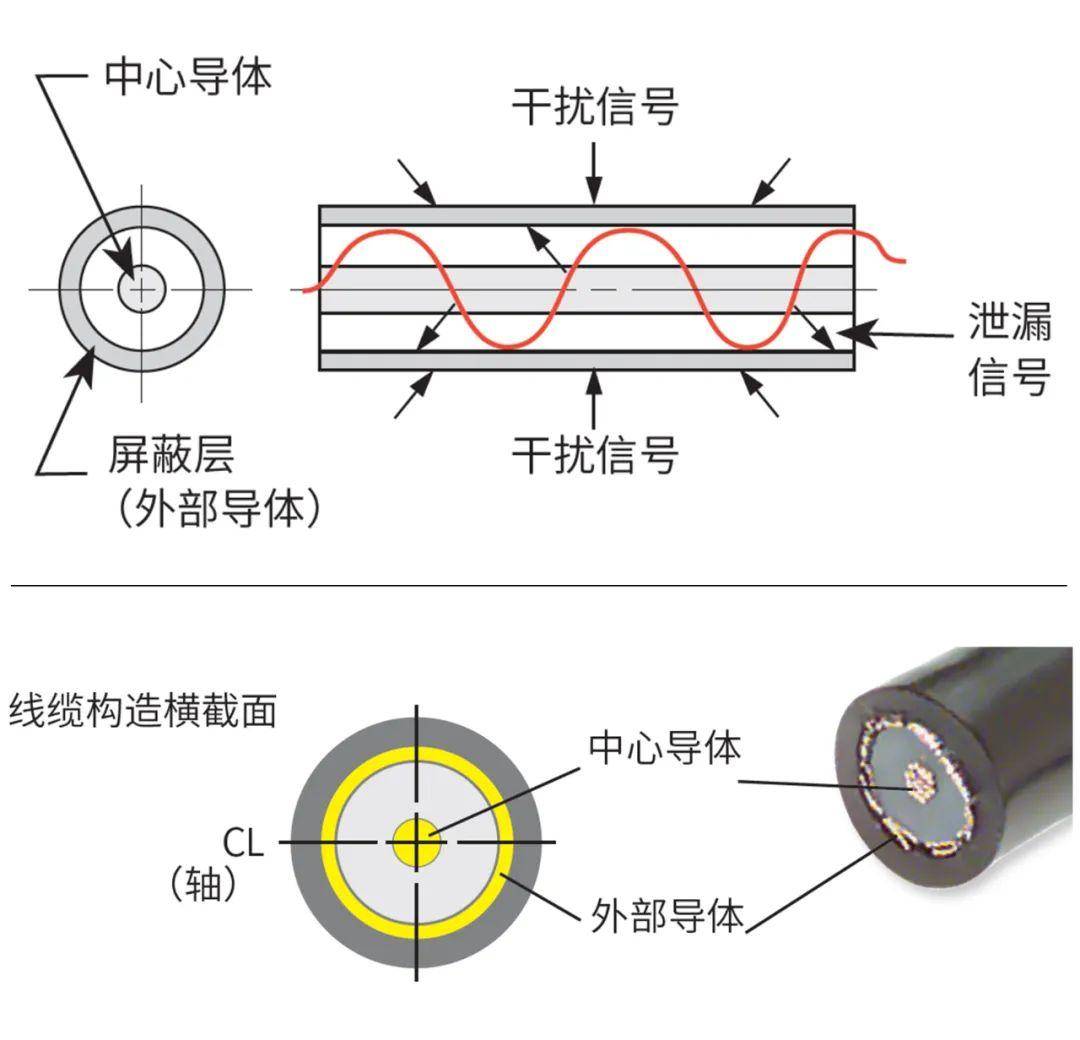

在电气和网络布线中，“线缆屏蔽等级”指的是电缆为了抵抗电磁干扰（EMI）而设计的屏蔽层结构类型和效能。选择正确的屏蔽等级，是保障信号稳定、数据安全和系统可靠运行的关键。
第一部分：核心概念与命名规则
为了精确描述屏蔽结构，国际标准（如ISO/IEC11801）采用了一套标准的代号体系。这套代号通常以“整体屏蔽/线对屏蔽”的格式来表示。
1.基本字母含义：
U(Unshielded): 非屏蔽，无金属屏蔽层。
F(Foiled): 铝箔屏蔽，使用铝箔包裹。
S(Screened/Braided): 编织屏蔽，使用金属丝编织网。
SF(Screened&Foiled): 编织网加铝箔的双重屏蔽。
TP(TwistedPair): 双绞线，指内部线对是绞合结构。
2.命名规则解读（格式：整体屏蔽/线对屏蔽）：
第一位（斜杠前）：代表整个电缆外部的总屏蔽类型。
第二位（斜杠后）：代表电缆内部每一对双绞线的屏蔽类型。
第二部分：网络数据线缆（双绞线）的屏蔽等级分类
这是综合布线（如超五类、六类、七类网线）中最常见的分类方式。
1.常见屏蔽结构类型及其特点
屏蔽代号 | 全称及含义 | 结构特点 | 屏蔽效能(dB) | 适用场景与优势 |
U/UTP(UTP) | 整体非屏蔽/线对非屏蔽 | 无任何金属屏蔽层，完全依赖双绞线的自身抗干扰能力。 | 0-20 | 家庭、办公室等电磁环境较好的场所。成本低，施工简单。 |
F/UTP | 整体铝箔屏蔽/线对非屏蔽 | 电缆总外部有一层铝箔屏蔽层，但内部线对无屏蔽。 | 40-50 | 10GBase-T万兆以太网，对抗外部干扰有一定要求的场景（如靠近荧光灯）。提供基础的整体防护。 |
U/FTP | 整体非屏蔽/线对铝箔屏蔽 | 电缆总外部无屏蔽，但每一对双绞线都有独立的铝箔屏蔽层。 | 40-50 | 主要抵御线对之间的相互串扰（NEXT），用于需要高隔离度的10GBase-T等场景。 |
SF/UTP | 整体编织+铝箔屏蔽/线对非屏蔽 | 总屏蔽层采用“铝箔+编织网”双重屏蔽，屏蔽效果极佳，但线对无屏蔽。 | 70-85 | 可极其有效地防止外部电磁干扰（EMI）射入或信号泄出，适用于强干扰环境。 |
S/FTP | 整体编织屏蔽/线对铝箔屏蔽 | 总屏蔽为编织网，内部每一对线都有独立的铝箔屏蔽。 | 70-90+ | 最高等级之一。既可以抵御外部干扰，又可以防止线对间串扰，用于超六类、七类等高规格传输，如数据中心核心链路。 |
F/FTP | 整体铝箔屏蔽/线对铝箔屏蔽 | 总屏蔽和线对屏蔽均采用铝箔。 | 60-80 | 提供双重铝箔防护，用于对串扰和外部干扰都有要求的10GBase-T等高速网络。 |
ASTP | 在屏蔽层基础上，外层增加钢带铠装。 | 视内部屏蔽而定 | 直埋、户外恶劣环境、强机械损伤风险区域。防鼠咬、抗压。 |
2.效能总结
UTP：基础级，无屏蔽效能。
FTP/F/UTP：入门级屏蔽，主要防高频辐射干扰。
STP/S/FTP：专业级屏蔽，能有效抵御低频磁场和高频电磁波，效果卓越。
第三部分：电力与控制电缆的屏蔽等级
在电力传输和工业控制领域，屏蔽的目的更侧重于电磁兼容（EMC）、电场均匀化和安全防护。
1.按结构分层
导体屏蔽（内屏蔽）：半导电层，用于6kV及以上中高压电缆，消除导体表面的电场集中，防止局部放电。
绝缘屏蔽（外屏蔽）：半导电层，与金属护套等电位，均衡绝缘层电压梯度。
金属屏蔽层：
铜带屏蔽：常用于中低压电力电缆，提供短路电流通路和基本屏蔽。

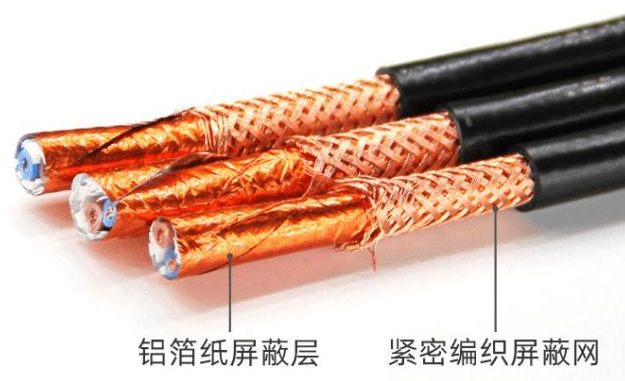

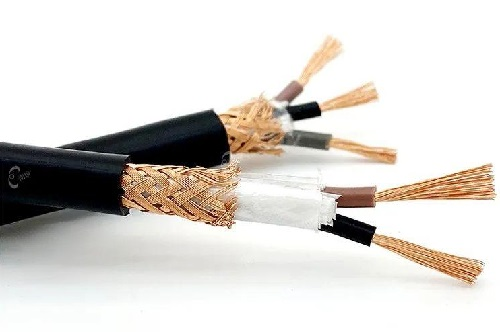

铜丝编织屏蔽：常用于控制电缆和变频电缆，屏蔽效能更高，柔韧性好。编织密度（70%-95%）直接影响屏蔽效果。
复合屏蔽（铝塑带+编织网）：兼顾防潮和抗干扰，适用于EMC要求严格的场合。
第四部分：核心指标——屏蔽效能与分级标准
屏蔽效能（SE）是衡量屏蔽好坏的最终指标，单位为分贝（dB）。数值越大，表示干扰衰减能力越强。
1.屏蔽效能（dB）直观对照
40-50dB(基础级):抵御一般低频干扰。对应FTP等单层屏蔽。
50-70dB(中级):适用于普通工业控制和数据传输。对应单层编织屏蔽。
70-90dB(高级):适用于强干扰环境，如变频器、伺服驱动、医疗核磁共振室。对应S/FTP等双层/复合屏蔽。
90-100+dB(专业级):适用于射频、5G通信、军工、精密测量等极端环境。对应多层/复合特殊屏蔽。
2.主流标准分级（参考值）
IEC61156（通信电缆）：TypeIII(≥40dB)->TypeII(≥55dB)->TypeIb(≥70dB)->TypeI(≥85dB,最高)。
EN50117（欧洲工业标准）：Classb(≥70dB)->Classa(≥90dB)->Classa++(≥105dB@30-1000MHz)。
GB/T17626/IEC61000（电磁兼容）：E级(≥20dB)->D级(≥30dB)->C级(≥40dB)->B级(≥60dB)->A级(≥80dB)。
第五部分：选型与应用指南——如何选择合适的屏蔽等级？
选择线缆时，应遵循“先定需求，后选结构，再核指标”的原则。
1.第一步：基于环境评估需求
应用场景 | 电磁环境 | 推荐屏蔽等级 | 关键考量 |
家庭、普通办公室 | 无干扰/弱干扰(<3V/m) | UTP | 成本低，施工简单，性价比最高。 |
一般办公区、学校 | 轻度干扰(靠近荧光灯、普通设备) | FTP或F/UTP | 提供基础的整体防护，满足万兆网络基础需求。 |
工厂车间、医院影像科、数据中心 | 强干扰(电机、变频器、MRI、密集线缆) | S/FTP或SF/UTP | 有效抵御强外部干扰，保障高速传输（10G及以上）稳定性。 |
军工、涉密单位、核心金融结算中心 | 极高干扰或高保密要求 | S/FTP或多层复合屏蔽 | 防止信息泄漏，满足极高的电磁兼容性要求。 |
户外直埋、强机械风险区域 | 恶劣环境 | ASTP(铠装屏蔽) | 在屏蔽基础上，增加防鼠咬、抗压的机械保护。 |
2.第二步：关键成功要素——正确接地
黄金法则：屏蔽层必须正确接地才能发挥作用！
错误接地的后果：如果屏蔽层未接地或接地不当，屏蔽层会变成“天线”，反而耦合引入更多干扰，效果适得其反。
一般原则：高频信号（如S/FTP网线）通常要求双端接地（需确保两端地电位相等）；低频信号可根据情况选择单端接地以防地环路干扰。务必遵循相关设计规范和等电位连接要求。
3.第三步：兼顾成本与施工
施工难度：屏蔽等级越高，线缆越硬，弯曲半径越大，制作接头（水晶头/模块）越困难，且需要专用的屏蔽配件。
系统匹配：如果施工中使用了非屏蔽的配线架、水晶头或跳线，那么整条链路的屏蔽效果将大打折扣。屏蔽必须是一个全程连续的系统工程。
选择线缆屏蔽等级是一个综合决策过程：
看环境：评估电磁干扰强度和信息安全要求，确定是否需要屏蔽。
选结构：根据需要对抗的干扰类型（外部干扰还是内部串扰），选择最匹配的结构类型（如F/UTP对抗外部干扰，S/FTP全面对抗）。
核指标：参考屏蔽效能（dB）和国际标准，确保满足应用需求。
