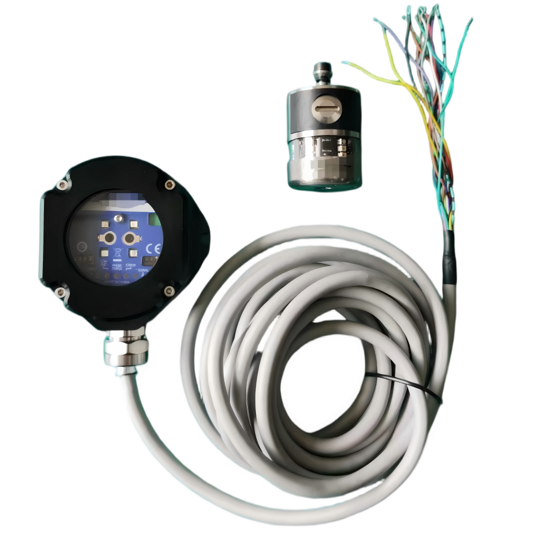

数控机床工件测头线缆是高精度在机测量的核心连接部件，承担触发信号、位置反馈、温度补偿及电源的传输任务，连接雷尼绍/海克斯康等测头与FANUC/SIEMENS/三菱等数控系统，需同时满足μ级信号传输、拖链动态耐久、机床恶劣环境耐受三大核心要求，广泛应用于三轴/五轴加工中心、数控车床、龙门机床，尤其适配自动化产线、高精度模具加工及在线检测工位。
一、核心选型参数（按优先级排序）
选型需围绕电气性能、机械性能、环境适应性、接口与认证四大维度，匹配机床工况与测量需求，核心选型口诀为：PUR护套必选，三重屏蔽标配，CLASS6导体，弯折寿命500万次以上。
（一）电气性能：保障信号完整性
为μ级测量提供稳定传输，是选型第一优先级，核心参数需符合行业及国际标准。
参数项 | 核心要求 | 适用场景 | 标准依据 |

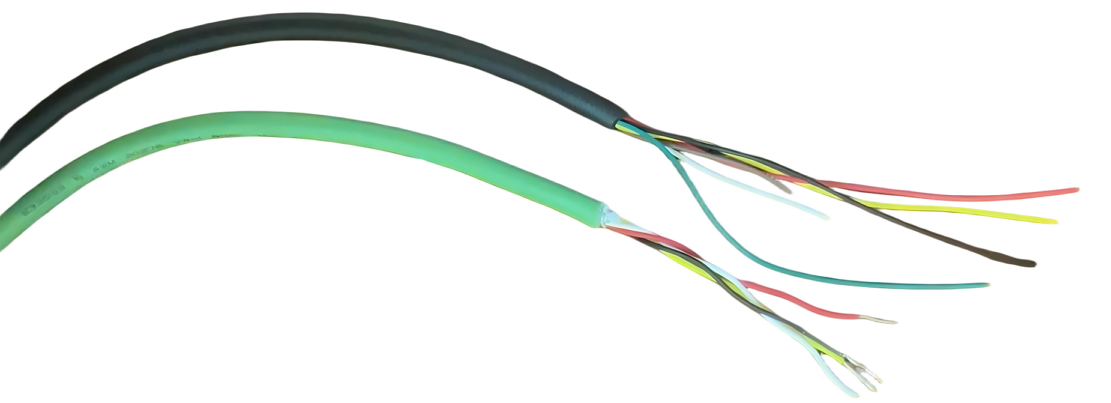

芯数配置 | 6芯（基础三轴）：电源×2+信号×4；8芯（五轴）：增加温度补偿/冗余；10芯（复杂检测）：双电源+多通道信号 | 三轴加工中心；五轴联动；大型龙门/高精度测量 | 行业通用选型 |
导体规格 | 信号芯：0.22–0.5mm²（CLASS6超细绞合铜丝，单丝φ0.15–0.25mm）；电源芯：0.75–1.0mm² | 动态拖链；长距离传输 | IEC60228 |
绝缘与护套 | 绝缘：FEP/PFA（高频低损耗）或TPE（柔性）；护套：PUR（耐油/耐磨/抗水解，首选），高温区用硅橡胶 | 油污/切削液环境；高温（≥125℃）工位 | DINEN50363-10-2 |

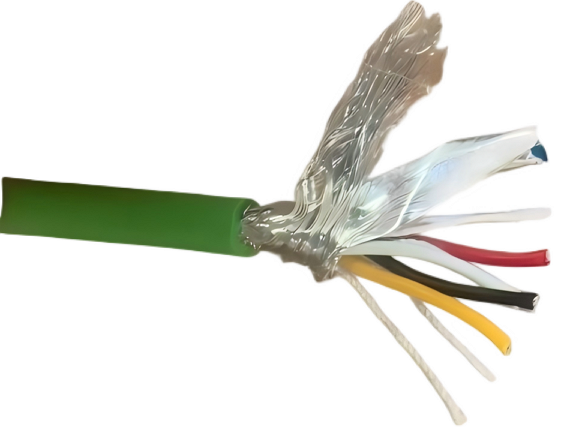

屏蔽体系 | 三重屏蔽（推荐）：芯线独立铝箔+总铝箔+镀锡铜网编织（覆盖率≥95%）；转移阻抗≤100mΩ/m（100MHz） | 高精度μ级测量；强EMI环境 | IEC61196、EN50214 |
额定电压 | 信号芯：300/500V；电源芯：450/750V | 通用机床；大功率测头 | EN50525 |
（二）机械性能：满足拖链动态耐久
适配机床高频拖链往复（每分钟10–30次）的工况，抵御机械拉伸、扭转与磨损。
参数项 | 核心要求 | 测试标准 |
弯折寿命 | 基础款≥200万次；高端款≥500万次（高动态场景≥800万次） | DINEN50214（拖链弯曲测试） |
抗拉强度 | 内置凯夫拉芳纶纤维，破断拉力≥3000N（6芯）/≥8000N（10芯） | EN50396 |
弯曲半径 | 拖链内动态：≥10×线缆外径（d）；固定安装：≥8×d | chainflex®等级规范 |
抗扭性能 | ±180°/m，循环次数＞500万次 | DINEN50214 |
（三）环境适应性：适配机床恶劣工况
耐受油污、切削液、强电磁干扰、高低温等机床环境，保障长期稳定运行。
环境因素 | 核心要求 | 测试标准 |
耐温范围 | 常规：-40℃~85℃；高温：-60℃~200℃（硅橡胶护套） | GB/T2951.14（冷弯测试） |
耐化学性 | 耐机油（体积变化率≤40%）；耐5%酸碱（抗拉保留率≥80%） | ISO1817 |
阻燃等级 | V0（UL94）或单根阻燃（IEC60332-1） | NFPA79-2018 |
（四）接口与认证：确保兼容性与合规性
匹配测头与数控系统接口，通过权威认证满足行业及特殊场景要求。
接口选型
测头端：M12-4针/5针/8针（D-coded，工业以太网）、M8（小型测头）；
系统端：FANUC推荐A02B-0309-K102（雷尼绍PI600/PI200接口），SIEMENS选用原厂接头。
必备认证：CE（EN50525）、RoHS、REACH，医疗场景需额外满足ISO13485。
二、典型型号与定制化方案
（一）标准型号推荐
根据机床轴数、测量需求匹配标准化线缆，兼顾性能与性价比。
场景 | 推荐型号 | 核心特点 |
通用三轴机床 | TRVVP6×0.34+凯夫拉+PUR护套 | 双层屏蔽，弯折寿命500万次 |
五轴高精度测量 | TRVVP8×0.22+三重屏蔽+PUR护套 | 温度补偿芯，转移阻抗≤80mΩ/m |
机器人/扭转应用 | igusCFROBOT4（测量系统专用） | 抗扭±180°/m，耐油无硅，无尘室ISOClass1 |
（二）定制化要点（医疗/工业特种场景）
针对特殊工况需求，从材料、结构、接头等方面定制，解决通用线缆适配性问题。
医疗定制线缆：材料采用生物相容性PUR（ISO10993），无邻苯、无硅；屏蔽为MRI兼容（无磁性材料），编织覆盖率≥98%；认证需通过ISO13485、FDA21CFRPart177。
工业机床定制线缆：采用混合结构（信号芯0.22mm²+电源芯0.75mm²+抗拉芳纶），减少线缆数量；配备耐油激光打印线号管，护套按功能颜色区分（如黄色测头专用）；预制M12/D-sub防水接头（IP67/IP68），减少现场接线故障。
三、安装与布线规范（避坑指南）
不当安装会直接影响线缆寿命与测量精度，需严格遵循线缆长度、拖链安装、屏蔽接地等规范，使用专用工具操作。
线缆长度：预留1.5倍机床最大行程冗余，避免拉伸；长距离传输（＞10m）需用光纤转接或阻抗匹配线缆。
拖链安装：线缆与拖链壁留10%–15%间隙，防止挤压；采用塑料/橡胶柔性固定夹，禁止金属卡扣直接接触护套；多根线缆按外径分层布置，信号芯与电源芯分开固定。
屏蔽接地：采用系统端单端接地，测头端悬空，避免地环路干扰；屏蔽层与接头外壳360°连接，接地电阻≤0.1Ω（抗干扰关键）。
专用工具：使用0.5–2.5mm²剥线钳、3–5N・m扭矩螺丝刀，避免损伤导体或屏蔽层。
四、常见故障排查与维护
线缆是测头系统故障高发部件，需根据故障现象定位核心原因，采取针对性排查与解决措施，同时做好日常维护。
故障现象 | 核心原因 | 排查方法 | 解决方案 |
测头无触发信号 | 断线/接触不良/屏蔽接地错误 | 万用表测导通性；示波器查信号衰减 | 更换高柔性线缆；重新压接接头；规范单端接地 |
测量精度漂移 | 电磁干扰/温度补偿芯故障 | 检查屏蔽覆盖率；测温度芯电阻 | 升级三重屏蔽；更换带温度补偿的8芯线缆 |
线缆护套开裂 | 弯折半径不足/耐油性能差 | 核对弯曲半径；检查切削液兼容性 | 更换PUR护套线缆；调整拖链安装参数 |
接头进水/油污 | 防护等级不足/密封老化 | 测IP67/IP68防护；检查密封圈 | 更换防水接头；定期更换密封圈 |
误触发（未碰即停） | 强电磁干扰/屏蔽接地不良/线缆破损搭铁 | 检查屏蔽接地方式；分离信号线与动力线；摇表测绝缘性 | 重新规范单端接地；分开走线；更换破损线缆 |
电池报警频繁 | 接收器耗电异常/线路漏电 | 测量待机电流；检查线缆外皮 | 排查接收器故障；修复破皮线缆做好绝缘 |
五、线缆系统接线逻辑与抗干扰措施
测头线缆系统由**信号传输线、电源线、状态反馈线（可选）**组成，不同数控系统与测头的接线逻辑存在差异，但需遵循统一的抗干扰规则，无通用“万能接线图”，需匹配具体型号。
（一）线缆系统核心组成
信号传输线（最关键）：传递测头触发信号，使机床停止轴移动并记录坐标；分开关量信号线（接CNC高速跳过输入端，最常用）、通讯总线线（RS232/Profibus/Profinet，用于智能测头），接口多为M12/M16/M23航空插头或DB25/DB9。
电源线：为信号接收器供电，常规为DC24V（老式系统5V/12V），必须使用稳压电源，避免电压波动导致误信号。
状态反馈线（可选）：将接收器状态（低电量/测头未找到/故障）反馈给PLC/CNC报警系统。
（二）主流系统标准接线逻辑
FANUC系统+雷尼绍测头：接收器+24V/0V接电源正负极；TriggerOut接I/O模块SKIP信号端子（如JA40）；屏蔽层CNC柜侧单端接地；设置参数#6200启用跳过功能、#6201指定输入位，调用O9000系列宏程序。
Siemens840D/828D+Blum/雷尼绍：触发信号接PLC高速计数输入点/专用测量模块；Profinet测头直接接交换机/PLC网口；PLC程序映射至NCK专用接口，使用CYCLE9xx标准循环。
有线测头（老式/重型机床）：测头螺旋电缆接主轴滑环，传导至接线盒后接入CNC；需定期清洁滑环，防止磨损故障。
（三）关键抗干扰措施（机床EMI环境必备）
测头触发为微秒级动作，电磁干扰易导致测量误差或加工中断，接线与走线需严格遵循以下规则：
信号线使用双层屏蔽双绞线，屏蔽层在CNC控制柜侧360°环形接地，接收器端悬空，避免地环路电流；
信号线远离主轴/伺服电机动力线，必须交叉时呈90°垂直交叉，严禁平行走线，尽量缩短接收器到CNC接口的距离；
接收器24V电源使用独立开关电源，与电磁阀、冷却泵等大功率感性负载电源分开，防止电压跌落；
航空插头拧紧，用生料带/密封胶处理接口，达到IP67/IP68防护等级，防止切削液渗入短路。
（四）获取具体接线图的方法
引脚定义取决于接收器与CNCI/O模块型号，需通过以下方式获取精准接线图：
确认型号：查看测头接收器（如RenishawOMI-2）与CNCI/O模块的标签信息；
查阅手册：搜索「接收器型号+wiringdiagram」或「接收器型号+connectionto+CNC品牌」；
官方支持：联系机床厂家、测头代理商索取《电气连接图》（最安全方式）。
六、主流产品品牌参考
市面上测头及配套线缆品牌众多，国内品牌性价比高，进口品牌适配性强，核心推荐如下：
品牌类型 | 品牌名称 | 产品特点 |
国内测头品牌 | 哈尔滨先锋机电 | TP300系列有线测头，IP68防护，测针复位精度1μm |
国内测头品牌 | 牧野精控(MAKINOPC) | MT25-PLus/MP25-1系列，重复精度0.001mm，硬线连接可替代进口 |
国内测头品牌 | 汉测测量 | 一体式/分体式接头线缆可选，默认5米可定制，测头重复精度≤1um |
进口机床品牌 | Haas(哈斯) | TS27R刀具探针专用电缆，适配自有探头系统 |

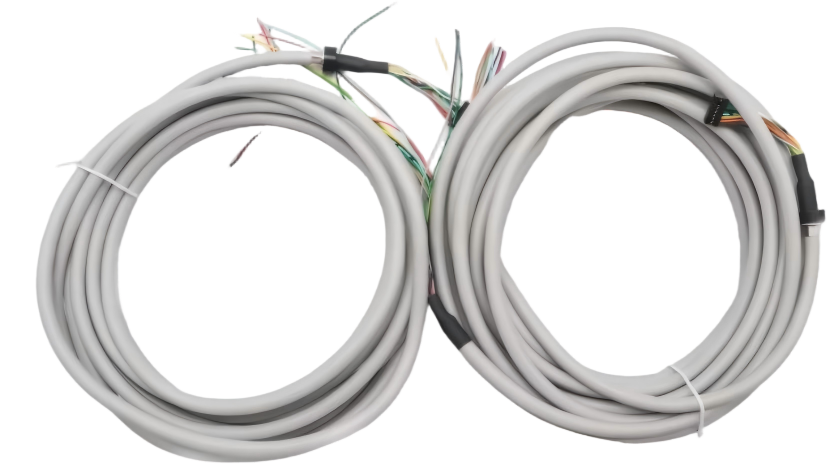

通用线缆厂商 | 深圳清祺电子 | 4/6/8芯测头专用线缆，高抗弯、强屏蔽，符合工业标准 |
进口测头品牌 | 雷尼绍/布鲁姆/海德汉 | 配套原厂线缆，适配自有高精度测头，兼容性最佳 |
七、快速选型清单
芯数：三轴选6芯，五轴选8芯，复杂检测选10芯；
屏蔽：强EMI环境用三重屏蔽（覆盖率≥95%），普通环境用双层屏蔽；
护套：油污/切削液工况选PUR，高温≥125℃工位选硅橡胶；
导体：CLASS6超细绞合铜丝（信号芯0.22–0.5mm²，电源芯0.75–1.0mm²）；
弯折寿命：≥500万次（高动态场景≥800万次）；
接头：测头端M12-D编码（工业以太网），FANUC系统专用A02B-0309-K102；
防护：接头IP67/IP68，护套耐油/抗水解。
