机床IO信号传输线是机床电气系统的“神经线”与“神经脉络”，连接数控系统（CNC）、可编程逻辑控制器（PLC/PMC）与传感器、执行器等现场设备，负责数字/模拟开关量和控制指令的传递，是机床在强电磁、油污、振动等恶劣工业环境中稳定运行的核心部件，其可靠性由结构设计、材料选型、屏蔽接地、安装规范四大要素决定。

一、核心功能与信号类型

（一）核心功能

机床IO信号传输线的功能分为输入和输出两类，且对传输有低延迟、高实时、零误码、强抗干扰的关键要求。

输入（Input）：采集限位、到位、安全门、温度/压力报警等设备状态信号，上传至CNC/PLC控制系统，为控制决策提供依据。

输出（Output）：向执行元件下发主轴启停、电磁阀通断、继电器动作、指示灯亮灭等控制指令，实现机床的各项操作。

（二）信号类型与对应线缆要求

不同信号类型的传输需求不同，对线缆的规格、连接适配和性能要求也存在显著差异，具体如下：

从信号大类来看，可分为数字量信号（DigitalI/O）和模拟量信号（AnalogI/O），二者占比和传输特性差异明显：

数字量信号：占比最大，仅有“通/断”（1/0，高电平/低电平）两种状态，输入信号多为无源干触点或NPN/PNP晶体管输出，需考虑去抖动和滤波；输出信号需承受感性负载断开时的反向电动势冲击，PLC输出点通常需经中间继电器隔离放大后驱动负载，常见电压等级为DC24V，也有DC5V、12V或AC110V/220V（老旧系统）。

模拟量信号：为连续变化的电压或电流信号，精度要求高，多用于主轴转速指令、刀具磨损检测、温度监控、压力反馈等场景，4-20mA信号抗干扰能力优于0-10V电压信号，更适合长距离传输。

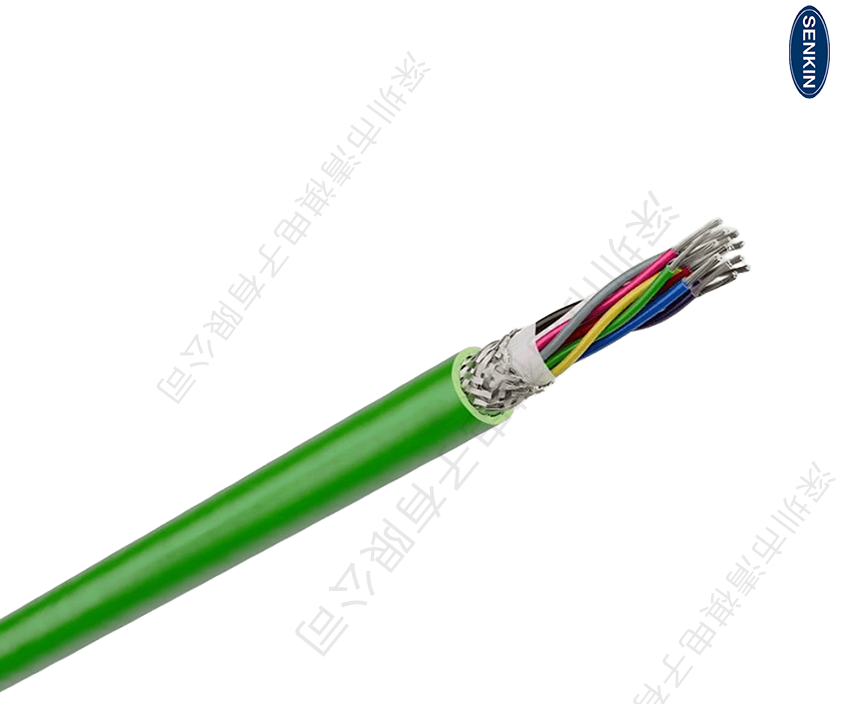

二、线缆物理结构深度剖析

机床IO信号传输线为多层结构设计，每层各司其职，共同保障信号稳定传输和线缆的环境适应性，从内到外核心结构及特性如下，顶级机床IO信号线还会结合双绞、屏蔽等设计形成复合防护。

（一）导体：信号传输核心

材质：多采用多股超细镀锡无氧铜（6类导体），导电率高、耐弯折、抗氧化，拖链用线缆常用裸铜或镀锡铜，固定布线也可使用成本更低的单根实心铜丝。

线规：常用0.3mm²、0.5mm²、0.75mm²，按负载电流与压降选型，整体在0.14mm²-0.5mm²之间，因传输微弱电流信号，无需像动力线那样粗。

绞合方式：对绞/分组绞合，能有效抑制线间串扰；移动应用的线缆采用多根细铜丝绞合结构，可承受数百万次弯曲不断裂。

（二）绝缘层：基础隔离防护

材料：常用PE、XLPE、PVC，要求低介损（tanδ≤0.005）、高绝缘电阻。

作用：直接包裹导体，隔离相邻芯线、防止短路，同时保证导线间电容和阻抗特性稳定，降低信号损耗、避免信号失真。

（三）屏蔽层：抗干扰关键防线

屏蔽层是对抗工业现场电磁干扰的核心，分为单屏蔽和双屏蔽，接地规范直接影响抗干扰效果：

单屏蔽：铝箔（≥95%覆盖率）+镀锡铜编织（≥85%密度），适合中低干扰环境。

双屏蔽：分屏蔽（每对芯线独立屏蔽）+总屏蔽，形成双重防护，是强干扰场景的必选方案。

接地要求：控制柜侧单点接地，接地电阻≤4Ω，避免形成接地环路产生环流干扰。

核心材质：铝箔屏蔽可有效对抗高频干扰，镀锡铜编织屏蔽导电性能好、机械强度高，能抵御低频干扰，二者组合是高性能机床IO线的主流选择。

（四）填充与护套：结构保护与环境适配

填充：采用棉绳/尼龙绳填充，填补缆芯空隙，提升电缆圆整度与柔韧性，防止线对在护套内松动、移位导致绝缘层磨损。

内护套：隔离屏蔽层与外护套，增强对内部结构的机械保护。

外护套：线缆最外层，直接接触工业环境，不同材质适配不同场景：

PVC：通用、经济，耐油性一般，适用于常规固定布线场景。

PUR：耐油、耐磨、高柔性，是拖链/移动布线场景的首选。

硅橡胶：耐高温（-60℃~200℃），适用于高温等特殊工况。

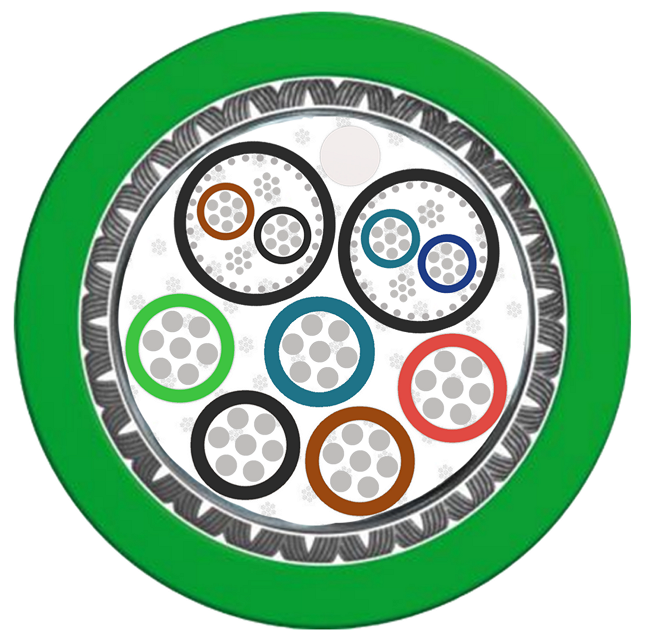

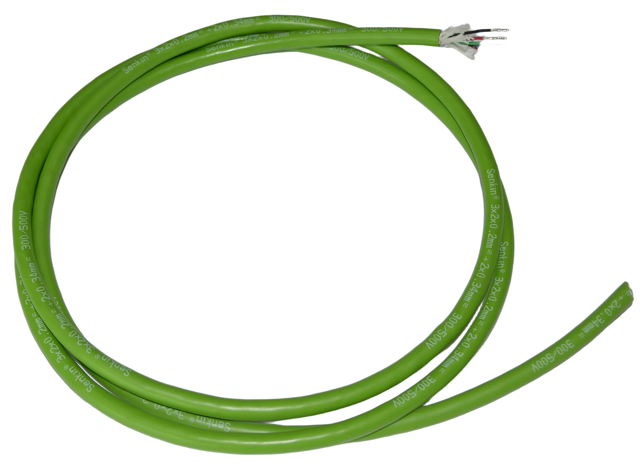

（五）典型结构（双层屏蔽拖链IO线）

多股镀锡铜导体→PE绝缘→对绞→铝箔分屏蔽→总屏蔽（镀锡铜编织）→PUR外护套。

三、核心技术参数与选型要点

（一）核心技术参数

线缆的电气、机械与环境参数决定了其基础性能和适用范围，关键指标如下：

电气参数：额定电压300/500V（适配24VDC控制回路）；20℃时直流电阻≤18.3Ω/km（1mm²）；特性阻抗需匹配对应总线，如RS485=120Ω、Profinet=100Ω；铝箔屏蔽覆盖率≥95%，编织屏蔽覆盖率≥85%。

机械与环境参数：弯曲半径要求为固定布线≥5D、移动/拖链布线≥8D（D为线缆外径）；拖链专用线缆弯折寿命≥500万次（DINEN50214）；常规工作温度范围-40℃~85℃，高温型可达200℃；连接器防护等级IP67/IP68，耐切削液、油污腐蚀。

（二）选型核心维度

需结合信号类型、使用场景、负载需求等综合选型，同时满足合规性要求：

按信号类型选屏蔽：数字量信号选单屏蔽线缆；模拟量、总线信号选双屏蔽线缆。

按使用场景选线缆类型：固定布线用普通屏蔽电缆；拖链/移动场景用高柔性拖链专用线（PUR护套、超细绞合导体）；变频器旁等强干扰场景用双层屏蔽+独立地线的线缆。

按负载与点数选线径、芯数：根据负载电流计算线径，信号线常用0.5-0.75mm²，动力/大电流回路需1.0mm²以上；根据I/O点数选择8/12/24/50芯等规格。

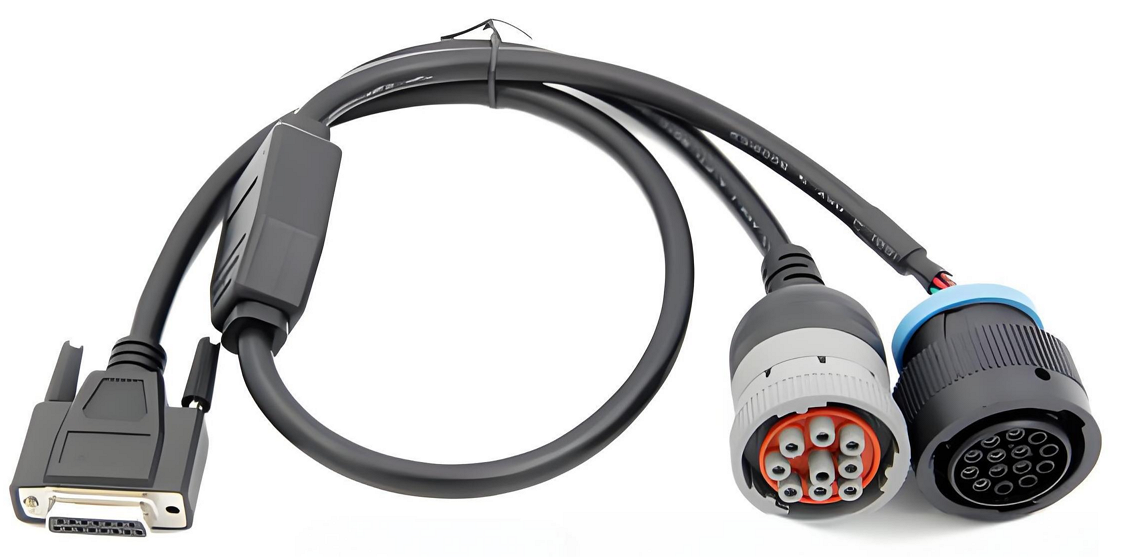

连接器选型：常用M8/M12、D-Sub、HE10、Hirose等型号，需带锁扣设计，防止振动导致松脱。

认证要求：需通过CE、UL、RoHS等认证，确保产品合规性和使用可靠性。

（三）常见线缆型号示例

通用IO电缆：RVVP、RVSP（单屏蔽）、RVSPP（双屏蔽）。

拖链专用电缆：高柔PUR护套、超细导体，弯折寿命≥500万次。

总线专用电缆：IO-Link电缆、ProfinetCAT5e/CAT6工业屏蔽线。

系统专用电缆：FANUCI/OLink、西门子伺服IO电缆。

四、机床IO信号传输架构与接线规范

（一）核心传输架构与路径

机床IO信号的传输遵循CNC/PLC核心->IO模块/接口->中间继电器/端子排->现场设备的路径，分为控制核心层、IO模块层和物理传输线三层：

控制核心层：CNC系统内部集成PLC（FANUC称PMC，西门子称PLC），核心处理单元通过内部总线将逻辑信号发送至IO接口。

IO模块层（关键节点）：分为集中式IO和分布式/远程IO，集中式IO模块直接安装在电柜内，靠近CNC主机（如FANUCI/OLink总线串联IO模块）；分布式IO适用于大型机床/产线，模块分布在机床各处，通过PROFIBUS-DP、PROFINET等现场总线与主控制器通信，减少长距离硬接线。

物理传输线：包括连接CNC与IO模块的高速数字内部总线电缆（如I/OLink屏蔽双绞线），以及从IO模块到现场设备的传统硬接线（HardWiring），后者是故障率最高的部分。

（二）接线核心规范与要点

接线的规范性直接影响信号传输稳定性，需遵循通用原则，同时适配不同数控系统的特性，规避常见“坑点”：

通用硬接线原则

公共端匹配：输入/输出信号的电源极性（漏型Sink/源型Source）必须与PLC模块类型（NPN/PNP）一致，接反会导致信号无法导通甚至烧毁电路。

强弱电分离：强电（AC220V/380V）与弱电（DC24V）分槽敷设，间距≥30cm，严禁混用同一根多芯电缆，防止干扰窜入导致PLC误动作。

颜色规范：DC24V+用红色/棕色，DC0V(GND)用蓝色/黑色，交流火线用黄色/绿色/红色，便于布线和故障排查。

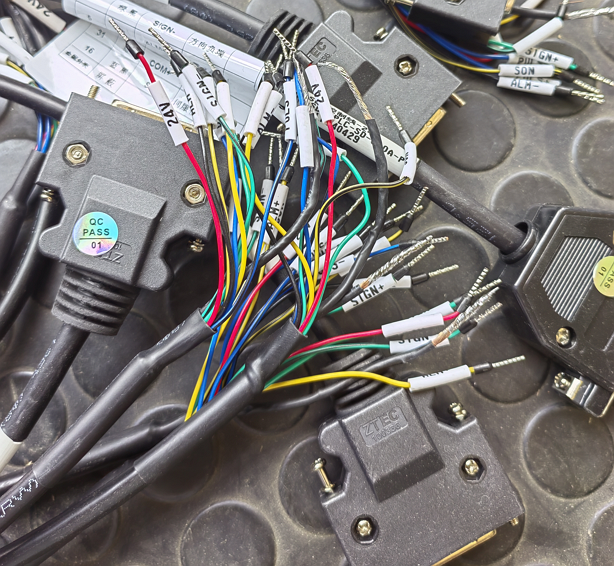

端子处理：做好规范的线号标识，定期紧固端子，保证接触良好。

不同系统接线要点

FANUC系统（I/OLink架构）：核心为CNC主板->JD51A->IO模块JD1B->JD1A->后续IO模块的串联结构，模块端子对应具体X/Y地址；需避免地址分配错误（硬件跳线设置失误）、链路中断（总线电缆接头松动/断裂，会导致后续模块信号全部丢失）。

西门子系统（PROFIBUS/PROFINET架构）：为CPU->DP/PN耦合器->远程IO站（ET200系列）的结构，诊断功能强大，可通过软件查看故障；PROFIBUS总线两端必须接入终端电阻，且所有节点波特率设置需一致。

不同信号接线细节

数字量输入：正确区分NPN/PNP类型，公共端可靠接24VGND。

模拟量信号：采用双端屏蔽+独立地线，防止共模干扰，屏蔽层单端接地避免地环路电流。

总线信号：严格匹配特性阻抗，终端匹配电阻（如120Ω）必须正确接入。

五、安装与抗干扰实操规范

除接线外，现场安装和抗干扰处理是保障信号稳定的关键，需遵循布线、接地和干扰抑制的专项规范：

（一）布线原则

强弱电严格分槽敷设，间距≥30cm，避免电磁耦合。

信号线避免与变频器输出线、主轴动力线长距离平行走线，减少干扰。

电缆弯曲半径符合要求，避免过度弯折损伤芯线和屏蔽层。

（二）屏蔽与接地规范

屏蔽层采用控制柜侧单点接地，严禁两端同时接地，接地电阻≤4Ω。

模拟量、总线信号的线缆采用双屏蔽设计，分屏蔽和总屏蔽按规范接地。

确保设备和控制柜的接地系统可靠，无接地环路。

（三）干扰抑制措施

直流感性负载（如继电器线圈）两端加装续流二极管，交流感性负载加装阻容吸收器，消除负载断开时的反向电动势干扰。

合理选择线缆屏蔽类型，强干扰环境采用双层屏蔽+独立地线。

优化布线路径，远离变频器、伺服电机等强干扰源。

六、常见故障、排查方法与分析技巧

机床IO信号传输线的故障多与屏蔽、接地、布线和硬件接触相关，需结合静态测量和动态追踪分步排查，针对不同故障现象定位原因：

（一）常见故障类型与成因

信号误触发/丢失：屏蔽接地不良、线径过小导致压降过大、信号线与干扰源耦合、公共端接触不良。

断线/接触不良：拖链线缆弯折疲劳、连接器松动/氧化、护套破损导致芯线受损、端子紧固不到位。

模拟量漂移：屏蔽层失效、形成接地环路、线间串扰、阻抗不匹配。

（二）分步排查方法

静态测量（断电/上电未运行状态）

检查线路保险丝是否熔断，排查短路故障。

测量24V供电电源电压，确认在±10%波动范围内，电源稳定。

检查公共端（COM）接线是否接触良好，测试接地电阻是否≤4Ω。

用万用表测线缆通断，排查芯线断线问题。

动态追踪（机床在线运行状态）

利用PLC状态表监控X/Y地址状态，对比物理设备动作与系统信号状态：

现象：按下按钮/传感器触发，物理指示灯亮，但PLC地址状态不变→原因：输入线路断路、传感器损坏、输入模块通道故障、传感器供电缺失。

现象：PLC地址已输出（Y=1），但执行元件（继电器/电磁阀）不动作→原因：输出模块触点烧蚀、外部24V电源缺失、执行元件线圈断路、输出线路断路。

用示波器/万用表检测信号波形，对于高频信号或不稳定的模拟量，观察是否有噪波干扰，判断电磁干扰影响。

专项干扰排查

若信号时有时无，重点检查信号线是否与强电线路长距离平行，屏蔽层是否有效接地。

模拟量漂移时，排查接地环路、线缆屏蔽是否失效，重新匹配阻抗和接线方式。

机床IO信号传输线并非简单的导线连接，而是融合逻辑控制、电气隔离、信号转换和抗干扰设计的综合系统，其核心价值在于在恶劣工业环境中准确、可靠地传递控制和状态信号，避免因信号误读导致机床停机、加工精度下降甚至人身安全事故。
