传感器线束为汽车专用规格，适配发动机舱潮湿、油污、高温的工作环境，插头端子均做防水、防氧化处理。

（一）线芯基础规格

线径：0.5mm²～1.0mm²，主流为0.75mm²；

耐温范围：-40℃～125℃，具备阻燃、耐油、耐酸碱特性；

绝缘材质：PVC/XLPE交联聚乙烯，高温区采用氟塑料；

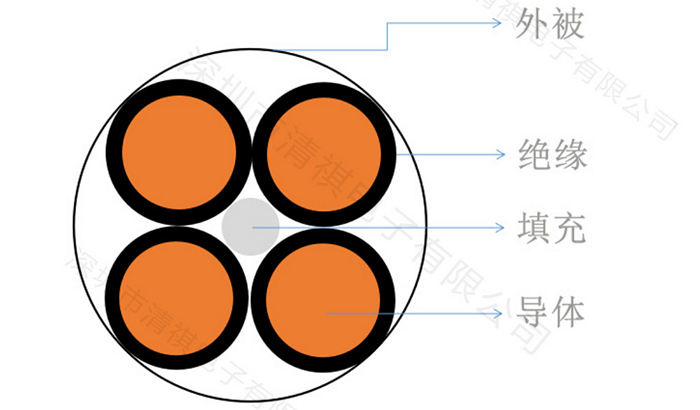

结构：单芯/多芯屏蔽线（防电磁干扰），外部带防水护套/波纹管。

（二）插头与端子

常见插头：2P/3P/4P防水插头（如GT150、DJ7021、3B0973703系列）；

端子类型：插片/针式，表面镀金/镀锡，搭配防水胶圈密封。

（三）、不同线制/传感器的线色参考

重要前提：线色仅为通用参考，不同车系（德系/日系/美系/国产）定义差异大，维修/改装需以车型维修手册、万用表测量结果为准，以下为最常见接线及线色规律。

1、通用线色功能对应

2、常见线制通用接线（含典型传感器适配）

3、主流传感器专属接线定义

燃油液位传感器

2线式（基础）：红/橙（+5V/12V供电）、黑/棕（搭铁），通过0～5V电压/30～240Ω电阻变化反映油位；

3线式（带低油报警，主流）：黄/绿/白（液位模拟信号，0.5～4.5V，油多电压高）、黑（专用搭铁）、蓝/灰（低油报警，低于阈值接地亮灯）；

4线式（双油箱/带温度）：供电+、搭铁-、主液位信号、副信号/温度信号。

机油液位传感器

2线：供电+、信号-（搭铁）；

3线：供电+、搭铁-、PWM信号（同时传递液位+温度+机油品质）；

高端款：BSD/CAN总线（多线，数字通信）。

冷却液/玻璃水液位传感器

2线：供电+、信号-（触点式，缺水时电路通断）；

3线：供电+、搭铁-、信号输出（非接触式）。
