高柔耐磨机床线缆是专为数控机床、工业机器人及自动化设备设计的特种电缆，核心适配拖链系统高频往复运动、弯曲扭转的工况，同时可抵御油污、冷却液、电磁干扰等恶劣工业环境影响，是设备移动供能与信号传输的关键部件。以下从核心特性、结构材料、主流品牌、选型指南、价格行情、安装维护等方面进行全面梳理。

一、核心特性与技术要求

与普通电缆相比，其核心优势体现在动态寿命和环境适应性，关键技术要求如下：

超高柔性耐弯折：导体采用多股精绞镀锡铜丝+特殊绞合节距设计，防止反复弯曲断芯，常规弯曲寿命≥500万次，高端产品可达1000万次以上；

耐磨抗机械应力：外护套以PUR（聚氨酯）或改性TPE/TPU为主，耐磨性是普通PVC的5-10倍，抗撕裂性优异，适配拖链内线缆间摩擦场景；

耐油耐冷却液：护套可抵御切削液、润滑油、乳化液侵蚀，长期浸泡不溶胀、不龟裂；

强抗干扰能力：伺服/编码器信号线多采用铝箔+镀锡铜网的双层屏蔽，屏蔽覆盖率≥85%，有效抵抗变频器电磁干扰（EMI）；

宽温域适配：工作温度范围普遍达-40℃~+105℃，可适应车间温差及设备加工产热；

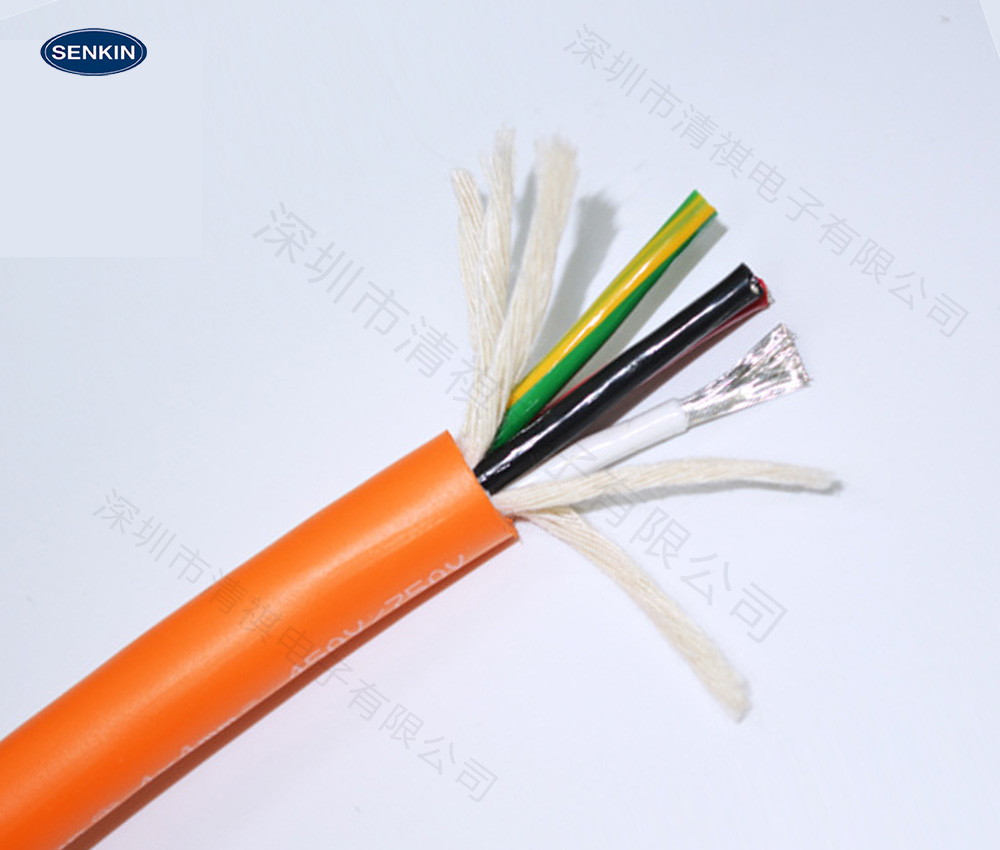

抗拉抗扭：部分产品添加芳纶纤维填充加强抗拉，专用扭转型号可支持±180°/1m甚至±360°扭转，适配机器人多关节运动。

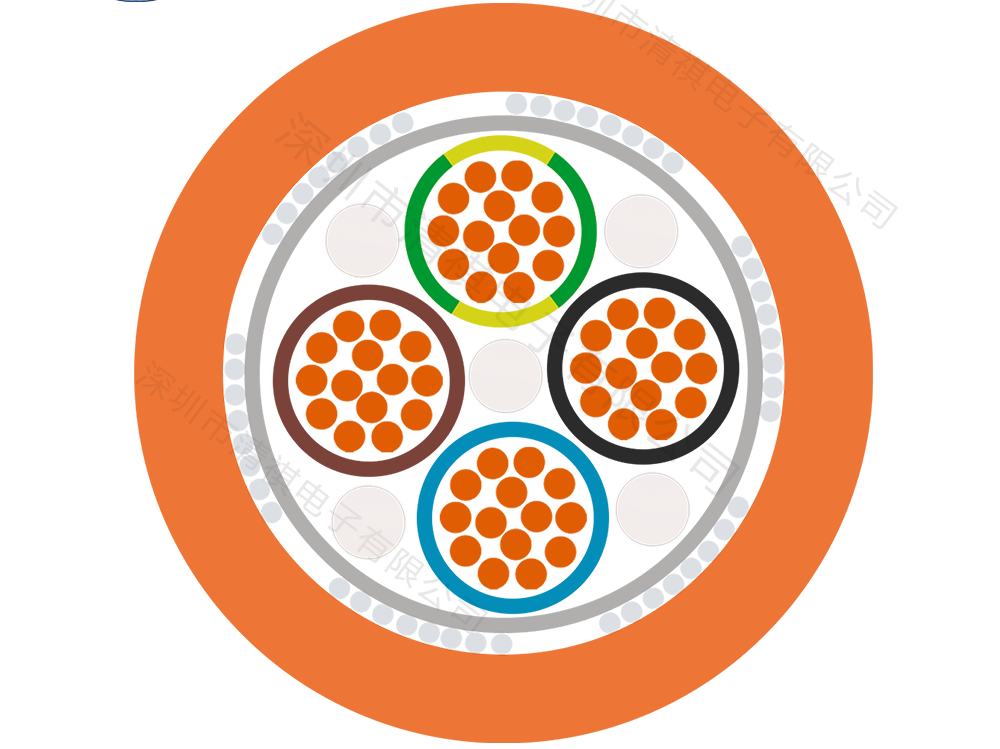

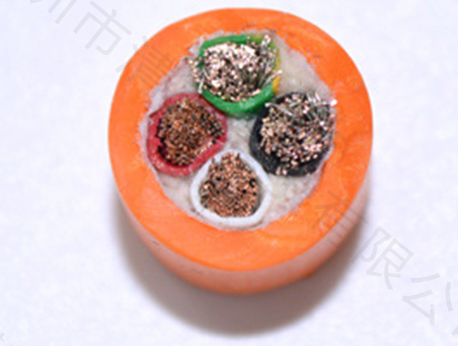

二、核心结构与材料

线缆各部件均为适配机床工况特殊设计，不同结构决定性能差异，核心配置如下：

三、关键性能指标与常用型号

（一）典型性能参数

（二）常用型号

TRVV：无屏蔽拖链电缆，适用于无强电磁干扰的动力传输场景；

TRVVP：屏蔽拖链电缆，适配控制系统、信号传输的抗干扰需求；

TR-PUR：PUR护套专用款，主打耐磨、耐油，适配油污重、高磨损工况。

四、主要应用场景

核心适配各类需要高频往复运动、弯曲/扭转的工业设备，具体包括：

数控机床拖链系统：连接主轴、刀塔、导轨等运动部件的动力与控制信号传输；

工业机器人：多关节机器人手臂内部布线，适配弯曲+扭转复合运动；

伺服系统：伺服电机动力线、编码器反馈线、抱闸线（可集成复合电缆）；

自动化生产线：搬运机械手、直线模组、激光切割机、雕刻机等高频移动设备。

五、选型核心指南

选型需以应用环境和设备工况为核心，依次确认以下关键点，避免因选型不当缩短线缆寿命：

1.明确应用环境

油污/冷却液多的车间：必须选PUR护套，利用其耐油、耐化学腐蚀特性；

户外/极端温度环境：优先选宽温域型号（如-40℃至+80℃及以上）；

粉尘/金属碎屑多的场景：注重护套耐磨性和抗机械冲击性。

2.匹配设备运动工况

运动类型：单向弯曲/往复弯曲选常规高柔线，带扭转运动需选专用扭转电缆；

移动速度/加速度：高速高加速度场景需选添加芳纶纤维的抗拉型产品；

行程距离：根据行程确认最小弯曲半径（行程≥10m需≥10D，<10m≥7.5D）。

3.核对核心性能参数

弯曲寿命：根据设备使用频率选择，高频运动优先选≥1000万次的产品；

导体标准：信号/控制线优先选Class6特高柔导体，动力线可根据需求选Class5/6；

芯数与线径：根据负载电流、信号类型选择，常见3/4/5/7芯及多芯控制线，按电流大小匹配线径。

4.考虑抗干扰与认证要求

控制系统/信号传输：选屏蔽型（TRVVP），优先双层屏蔽（铝箔+镀锡铜网）；

认证标准：根据使用地区/行业要求，确认是否符合CE、RoHS、UL、TUV或IEC60332阻燃标准。

六、常见故障、安装与维护建议

（一）三大常见故障及原因

（二）安装关键要求

拖链内电缆填充率不超过60%-70%，预留约10%余量，严禁绷紧、扭转、挤压；

固定好线缆两端，避免受力点集中在连接器处，减少接头损坏；

拖链内布线：重型电缆放外侧，轻型信号线放内侧，或用隔片分离，避免不同外径/摩擦系数线缆捆绑运动；

避免线缆与设备锋利金属边缘直接接触，必要时加装保护套。

（三）日常维护建议

定期检查线缆护套是否有破损、开裂，屏蔽层是否完好，及时更换损坏线缆，防止短路或信号失真；根据设备使用频率，定期对拖链内线缆进行整理，避免芯线移位、缠绕。
