一、核心测试体系总览
机床动力线缆的测试验证围绕电气性能、机械寿命、环境耐受、安全合规四大核心维度展开，是确保伺服系统稳定运行的基础。
测试类别 | 关键项目 | 权威标准 | 合格指标 | 测试目的 |
电气性能 | 导体直流电阻 | IEC60228/GB/T3956 | 20℃时≤5.09Ω/km(4mm²Class6) | 降低损耗、控制温升，匹配伺服功率 |
绝缘电阻 | IEC60502 | ≥100MΩ·km(20℃)；≥0.5MΩ·km(70℃) | 防止漏电，保障机床稳定运行 | |
介电强度 | IEC60228 | AC2.5kV/1min(600/1000V线缆)无击穿 | 验证绝缘层耐压能力，避免短路 | |
局部放电 | IEC60885-3 | ＜10pC(1.5U₀/1MHz) | 抑制伺服高频脉冲干扰，提升控制精度 | |
机械性能 | 拖链弯曲寿命 | EN50396 | 基础型≥500万次；高柔型≥1000万次 | 适配X/Y/Z轴往复运动，延长寿命 |
弯曲半径 | 行业通用 | 固定安装：5D；移动安装：8-10D | 避免导体断裂、绝缘破损 | |
耐油性 | IEC60811-2-1 | 体积变化率≤8%；抗拉强度保持率≥90% | 抵抗切削液、润滑油溶胀 | |
耐磨性 | DIN53516 | 磨耗量≤42mm³ | 抵御拖链、设备摩擦损伤 | |
环境耐受 | 高低温 | IEC60068 | -40℃～+80℃(常规)；-40℃～+125℃(高温型) | 适配车间温差与设备发热 |
阻燃 | IEC60332-1 | 垂直燃烧，火焰蔓延≤50mm | 防止火势蔓延，保障安全 | |
安全合规 | 认证要求 | 国标/国际 | CCC、CE、RoHS2.0、UL1063/1061 | 满足国内/国际市场准入 |
二、关键测试指标深度解析
1.电气性能测试（核心）

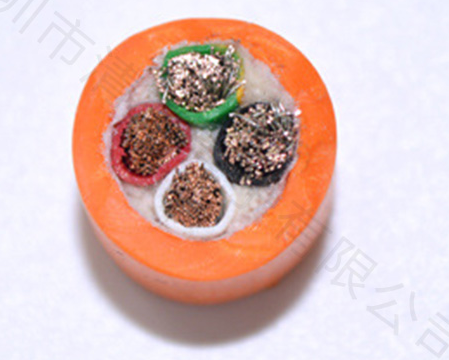

导体电阻：在20℃基准温度下，4mm²动力线电阻需≤5.09Ω/km（偏差≤±5%）。电阻过大会导致电压降＞3%，影响伺服电机启动扭矩。
局部放电：伺服动力线缆在1.5倍额定电压、1MHz频率下，局部放电量须＜10pC。可有效避免高频脉冲干扰导致编码器误码。
载流量匹配：建议按伺服功率×1.2倍冗余选型。例如，4mm²线缆持续载流量约32A（20℃、空气中敷设），适配3~7.5kW伺服电机。
2.机械性能测试（拖链专用）
动态弯曲寿命：高柔动力线缆（如TRVV系列）需通过EN50396标准，在弯曲半径8D、速度0.5m/s条件下，完成1000万次循环后，导体电阻增幅≤3%、无机械损伤。
抗拉强度：含芳纶抗拉填充的线缆，抗拉强度需≥120N/mm²，避免拖链满载时拉伸断裂。
3.环境与安全测试
耐油测试：浸泡IRM903油72小时（85℃）后，护套体积变化率≤8%，无溶胀、开裂，确保适配机床切削液环境。
阻燃测试：通过IEC60332-1垂直燃烧试验，火焰蔓延高度≤50mm，不助燃、离火自熄。
三、测试流程与判定规则
例行试验（每批次必检）：导通测试（电阻偏差＜3%）→火花试验（3kVDC）→绝缘厚度测量（偏差≤10%）。
型式试验（新产品/变更必做）：按前述标准完成电气、机械、环境全项测试，合格后方可量产。
判定规则：所有项目需满足标准要求，若出现绝缘击穿、机械裂纹、性能衰减＞10%，则判定不合格。
四、实测数据与选型应用

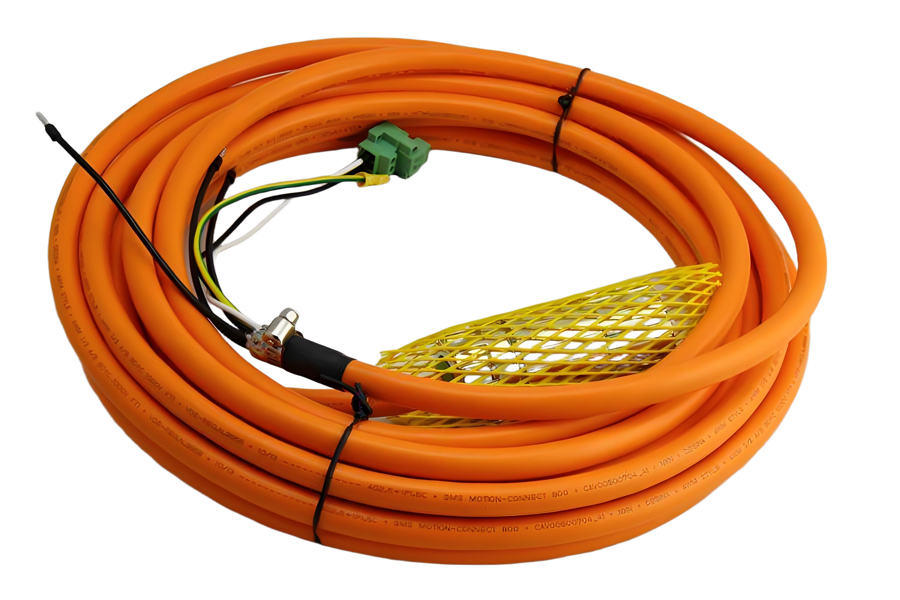

1.主流动力/伺服线缆测试数据示例
线缆类型/型号 | 测试/宣称寿命 | 测试弯曲半径 | 关键测试条件/特性 | 数据来源 |
igusCF38.250.04动力电缆 | 4300万次(双冲程) | 175mm(6.5xd) | 用于起重机等极高要求场景，耐温-40°C至+80°C | igus测试报告 |
igusCF21.25...UL伺服电缆 | 5400万次(往复运动) | 100mm(6.1xd) | 用于木工机械，带内护套设计，可靠性高 | igus测试报告 |
igusCF29.25...D伺服电缆 | 4500万次(行程) | 100mm(7.2xd) | 用于低温环境（如冷库），耐寒至-35°C | igus测试报告 |
igusCFROBOT7...C机器人动力 | 1.2亿次(循环) | 扭转：±180°/m | 用于机器人3D运动，耐受扭转，PUR外护套 | igus测试报告 |
清祺电子伺服动力电缆 | 800万次 | 移动安装:7.5~10xD | 符合IEC60332-1-2阻燃标准，加速度≤10m/s² | 厂商产品资料 |
Lynxeo13-ELWA1...动力电缆 | 500万次(最小弯曲) | 动态:10xD | 符合MTW标准，PVC护套，耐油阻燃 | Lynxeo产品规格 |
数据解读要点：
关注测试条件：寿命数据与弯曲半径（系数越小越难）、加速度、速度强相关。例如，CF21电缆在半径100mm、加速度约6m/s²的条件下完成5400万次测试。脱离条件谈寿命无意义。
区分应用场景：
固定安装（如控制柜）：重点考察电气参数（耐压、载流量）和耐环境性（耐油、阻燃）。
拖链系统：重点考察弯曲寿命、柔韧性和耐磨性。
机器人应用：需关注线缆的扭转寿命（如CFROBOT系列）。
认准标准与认证：UL、CSA、MTW等认证和标准是选型时的重要品质参考。

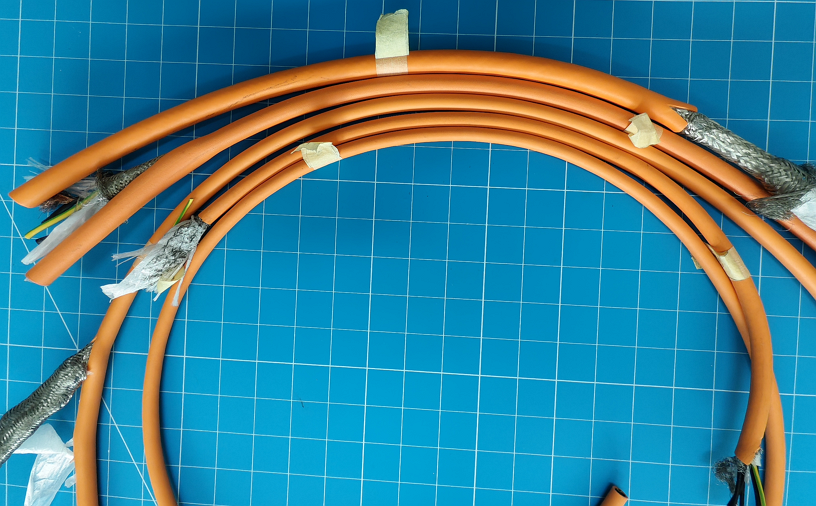

2.高精度/高柔性与抗干扰性能数据
测试项目 | 测试标准 | 典型数据/合格范围 | 备注/失效风险 |
工作电容(芯对屏蔽) | DINVDE0250 | ≤80pF/m(普通型)；≤60pF/m(低电容伺服专用) | 电容过大会增加变频器输出电流，导致过热或误跳闸。 |
屏蔽覆盖率 | 行业通用 | 镀锡铜丝编织密度≥85%(单层)或≥90%(双层) | 覆盖率不足将降低抗干扰能力。 |
转移阻抗 | - | 100kHz:<15mΩ/m(优秀)；1MHz:<40mΩ/m | 数值越低，抑制高频干扰向外辐射的能力越强。 |
最大加速度 | - | ≤50m/s²(高柔性拖链线)；≤30m/s²(机器人扭转线) | 超过此值可能导致线缆机械故障。 |
五、选型建议与故障排查
基础工况：选择满足Class6导体、PUR护套、500万次弯曲寿命的线缆，适配普通数控机床。
高速高精度：优先选双层屏蔽（覆盖率≥95%）、局部放电＜10pC、1000万次弯曲寿命的高柔线缆，减少信号干扰。
极端环境：选用耐温-40℃～+125℃、耐酸碱的特种护套线缆，适配高温、多油污车间。
常见故障与测试数据异常对照表
故障现象 | 可能的数据异常原因 | 建议检查的测试项 |
电机过热/变频器过流 | 电容过大导致充电电流增加；导体电阻过大导致压降发热。 | 工作电容、导体电阻 |
频繁报接地故障 | 绝缘层被油腐蚀变薄或被金属屑刺破，绝缘电阻下降。 | 绝缘电阻、耐油老化测试报告 |
运行中突然断电/缺相 | 导体疲劳断裂（弯曲寿命不足）。 | 弯曲寿命测试数据、实际弯曲半径 |
系统干扰/定位不准 | 屏蔽层转移阻抗过高或编织稀疏，无法滤除变频器谐波。 | 转移阻抗曲线、屏蔽覆盖率 |
外皮开裂/硬化 | 材料不耐油或不耐低温，TPE/PVC配方不合格。 | 耐油老化后的伸长率变化、低温弯曲测试 |
如何获取有效的测试报告
查看第三方认证：寻找带有TÜVRheinland(德国莱茵)、UL(美国)、VDE(德国电气工程师协会)标志的报告。这些机构会进行独立的型式试验。
索要具体型号的TDS：要求供应商提供具体型号（PartNumber）的完整技术参数表（TechnicalDataSheet），其中必须列出上述具体数值，而非仅参考样本册的广告语。
关注“加速老化测试”数据：优秀的供应商会提供在高温油浸环境下的实测寿命数据（例如：在80°C油中浸泡1000小时后，再进行弯曲测试的剩余寿命）。
