线缆电容（CableCapacitance）也叫分布电容，是电缆导体之间、导体与屏蔽层/大地之间因绝缘介质形成的固有储电能力，单位多为pF/m或nF/km，是影响信号传输、电力传输质量的关键电气参数，其大小由电缆结构和材料决定，均匀性直接影响电缆应用场景适配性。
一、形成与本质
物理模型：线缆本质是分布式圆柱形电容器，导电线芯为一个电极，金属屏蔽层/另一根线芯为另一个电极，中间的绝缘材料（电介质）将两极隔开，构成完整电容结构。
核心本质：衡量电缆导体间在单位电压下的电荷积累能力，通电时介质极化、电荷积累，形成的线间电容与对地电容，统称线缆分布电容。
二、核心计算公式
线缆电容通常先计算单位长度电容，总电容为单位长度电容乘以电缆实际长度，不同结构电缆计算公式不同，其中同轴电缆、双绞线/平行线为最常见类型。
（一）同轴电缆
最常用的屏蔽电缆结构，公式为：C0=ln(D/d)2πε0εr（F/m）
ε0：真空介电常数，≈8.854×10−12F/m
εr：绝缘材料相对介电常数
D：绝缘层外径/屏蔽层（外导体）内径
d：内导体外径
ln：自然对数
（二）双绞线/平行线
仅适用于导体间距S远大于半径r的情况，双绞线因绞合效应需参考规格书修正，公式为：C0=ln(S/r)πε0εr（F/m）
S：两导体中心间距
r：导体半径
三、关键影响因素
线缆电容的大小由材料、结构、长度等因素决定，其中绝缘材料的介电常数为最核心影响因素，各因素影响规律及说明如下：
影响因素 | 具体规律 | 补充说明 |
绝缘材料 | 相对介电常数εr越高，电容越大 | 常见材料εr对比：PVC(4–5)>PE(2.3)>发泡PE(1.6–1.9)>PTFE(≈2.1) |
几何结构 | 绝缘层越薄、导体间距越小，电容越大；导体越粗，电容越大 | 同轴、双绞线的绞合方式、线芯排列紧密程度也会影响电容 |
电缆长度 | 总电容与长度成正比 | 长距离传输时，电容累积效应会显著放大 |
屏蔽层 | 带屏蔽层电缆电容略大于无屏蔽电缆 | 增加了导体与屏蔽层之间的电容界面 |
信号频率 | 高频下等效电容上升、损耗增大 | 频率>1MHz时，介电损耗会显著增加 |
四、典型单位长度电容参考值
不同类型、不同用途的电缆，因材料和结构差异，单位长度电容值差异较大，各类型电缆参考值及应用场景如下：
电缆类型 | 典型单位长度电容 | 主要应用场景 |
同轴电缆（RG-58） | ~67pF/m(20pF/ft) | 射频信号、旧式以太网 |
同轴电缆（低电容型） | ~30-40pF/m | 高频视频、精密仪器 |

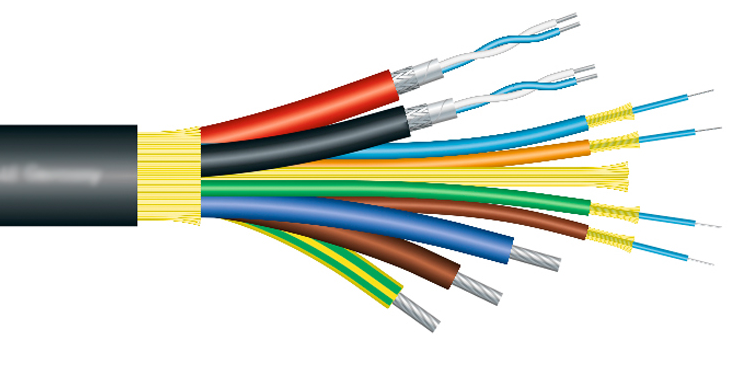

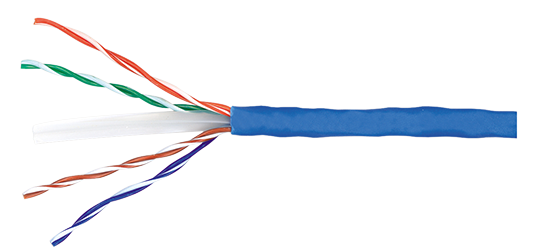

非屏蔽双绞线（UTPCat5e/6） | ~40-50pF/m | 网络通信、电话线 |

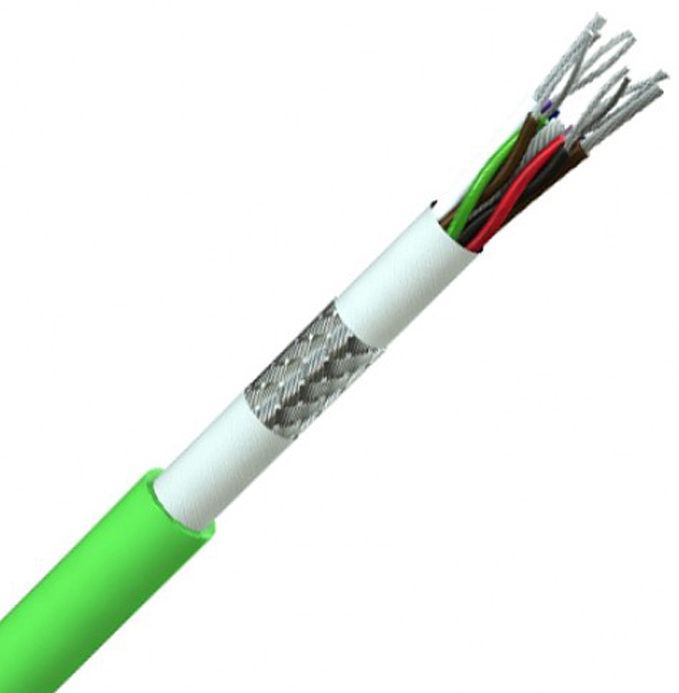

屏蔽双绞线（STP） | ~60-80pF/m | 工业控制、音频平衡传输 |
麦克风电缆（音频） | 普通：~100-120pF/m；低电容：~40-60pF/m | 音频传输（高电容会削弱高频） |
高压电力电缆 | ~0.2-0.5μF/km(200-500nF/km) | 电力传输（需考虑充电电流） |

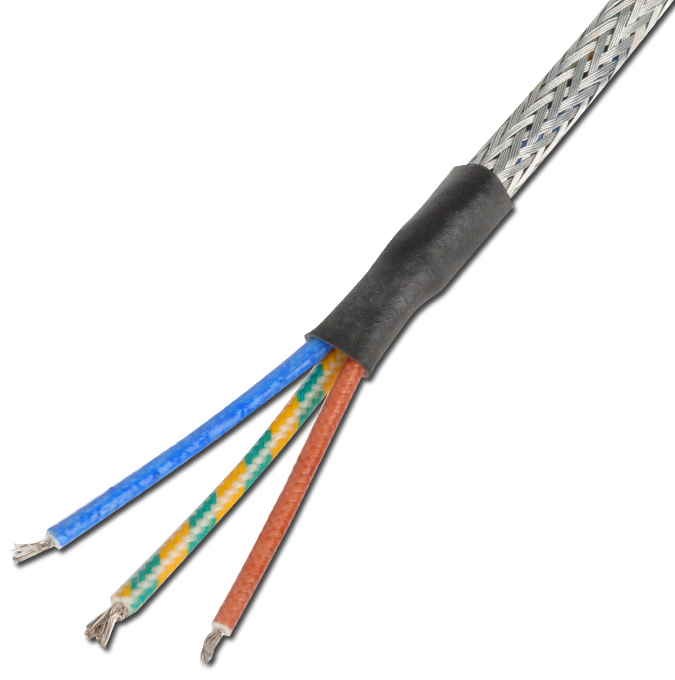

传感器电缆（热电偶等） | ~80-100pF/m | 弱信号测量 |
普通PVC控制电缆 | 50–80pF/m | 工业常规控制 |
PE绝缘双绞线 | 40–50pF/m | 中低速信号传输 |
发泡PE高速总线 | 20–30pF/m | 高速总线传输 |
中高压XLPE电缆 | ~150–250nF/km | 中高压电力传输 |
同轴射频电缆 | 约50–100pF/m | 射频信号传输 |
五、线缆电容对传输的影响
电容对信号/电力传输的影响分弊端和少量益处，核心为负面影响，且不同应用场景的影响表现差异显著，部分场景下电容也是构成电缆特征阻抗、实现匹配传输的基础。
（一）对信号传输（工控/通信/音频/传感器）的影响
高频/数字信号：与源/负载电阻形成RC低通滤波器，导致高频分量衰减、信号边沿变缓、带宽受限；阻抗不匹配时，分布电容会引发信号反射与振铃，造成波形失真、误码率上升。
音频信号：高电容电缆会衰减高频声音，使音色沉闷，长乐器线（如吉他线）受此影响尤为明显。
传感器弱信号：与高阻抗传感器电容并联，降低传感器灵敏度，同时增加噪声敏感度；相邻导线的杂散电容会形成耦合路径，引发串扰，甚至造成系统误动作。
通用影响：电容越大，信号传输延迟越明显，传输距离和速率也会受限制。
（二）对电力传输（中高压电缆）的影响
产生容性充电电流（Ic=2πfUC），即使线路空载也会存在，增加无功损耗、影响功率因数，还会占用电缆载流量，甚至导致无功功率过剩。
影响线路电压分布与稳定性，长距离电缆需专门考虑电容补偿。
高频下介电损耗发热，影响电缆载流能力和使用寿命。
（三）特殊衍生问题
在高铁信号电缆等严苛场景，电容不平衡是关键问题：线对之间的对地电容不一致时，会在强干扰环境下产生差模噪声，严重威胁设备运行安全。
六、低电容线缆设计与电容影响缓解措施
（一）低电容线缆设计要点（适配高速/精密传输场景）
材料选择：优先选用低相对介电常数的绝缘材料，如PE、发泡PE、PTFE（聚四氟乙烯）。
结构优化：优化对绞方式和屏蔽结构，增大绝缘层厚度，控制导体间距、减少有效耦合面积。
选型标准：优先选择标注“LowCapacitance”的低容线缆，如≤30pF/m的线缆适配高速总线。
（二）工程中缓解电容过大影响的方法
缩短电缆长度：最直接、有效的方式，减少总电容的累积。
提高驱动能力：使用低输出阻抗的驱动器，减小RC时间常数，提升信号传输带宽。
端接匹配：高速信号传输中，做好阻抗匹配，减少信号反射。
增设中继设备：长距离传输时，中途加设中继器、放大器，对信号进行放大或整形。
电容补偿：中高压电力电缆长距离传输时，通过专业设备做电容补偿，稳定电压和功率因数。
七、工程意义与应用要点
线缆选型：高速信号、长距离传输场景优先选用低电容线缆；音频、传感器弱信号场景适配低电容专用电缆；电力传输场景需结合电容值计算载流量和充电电流。
电路设计：根据线缆电容计算RC截止频率、容性充电电流，做好阻抗匹配和电容补偿设计，避免信号失真或电力损耗过大。
生产与测试：生产中可通过测量“芯线水电容”监控绝缘发泡度，保证电缆性能均匀；测试时按IEC60255-6等标准，验证电容值与电容不平衡度，确保线缆符合场景使用要求。
八、工程计算示例
场景：50米长的音频线，单位电容100pF/m，连接输出阻抗1kΩ的设备
计算总电容：Ctotal=50m×100pF/m=5000pF=5nF
计算-3dB截止频率：fc=2πRC1=2π×1000Ω×5×10−9F1≈31.8kHz
结论：音频信号常规范围为20Hz-20kHz，该电缆理论上可用，但已接近高频极限；若电缆更长或设备输出阻抗更高，高频声音损失会变得可闻。
