μ级触发信号是高精度接触式对刀仪刀具触碰测头时,向CNC系统发送的微位移开关信号,用于实现1μm级对刀精度,本质为低速弱电干接点信号,DC5V/24V、mA级电流。

1.核心概念与原理
什么是μ级触发信号?
并非信号单位是微米,而是指该信号传输链路能支持1μm甚至0.2μm级别的对刀重复精度。
本质:属于低速弱电开关信号(常开/常闭),电压通常为DC5V/24V,电流为mA级。

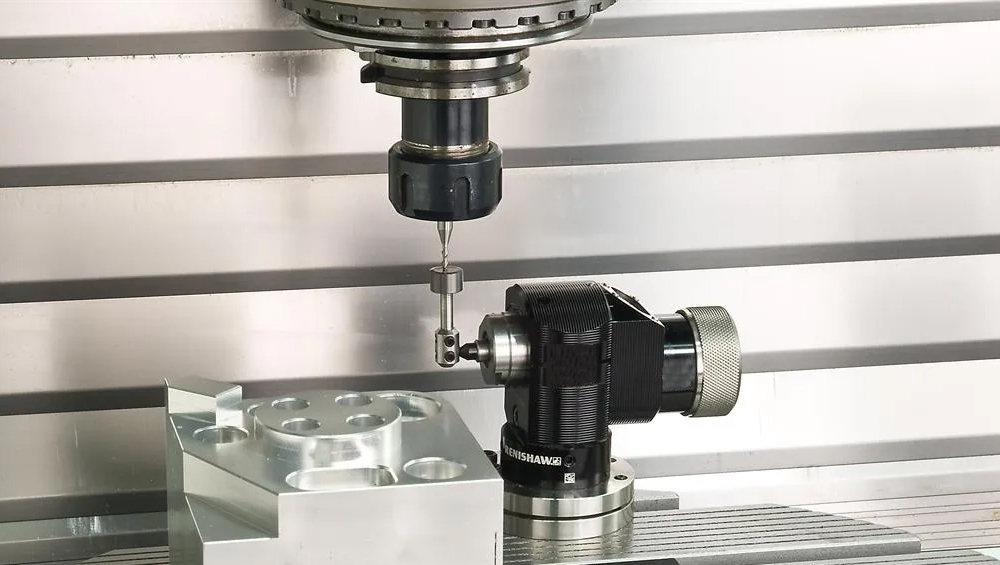

作用机制:刀尖轻触探头→瞬间产生边沿跳变信号→数控系统(CNC)立即锁存坐标。
为何需要“硬线”连接?
虽然存在无线对刀仪,但在追求极致精度(<1μm)时,有线连接仍是主流。
原因:避免无线信号的干扰、电池波动及同步延迟问题,确保信号传输的实时性和稳定性。
关键硬件支持:
必须配合数控系统的高速跳过功能(High-SpeedSkip/G31)。普通PLC输入扫描周期(8-12ms)太慢,专用硬件接口响应时间可达微秒级,防止因过冲产生误差。

2.电缆对精度的决定性影响
在μ级精度要求下,电缆不再是简单的导线,而是高精度信号通道。任何瑕疵都会直接导致精度失效:
干扰大 →信号抖动→误触发或不触发。
线阻/接触不良 →信号边沿变缓→系统捕捉不准→对刀数据飘差。
弯折断线/虚接 →信号时好时坏→批量工件超差。
3.μ级信号电缆的四大核心技术指标
要实现稳定的μ级传输,电缆必须满足以下严苛条件:
关键指标 | 技术要求 | 作用与目的 |

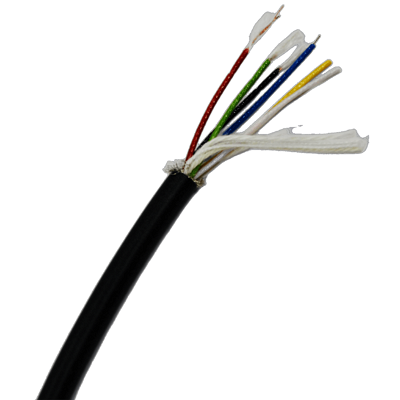

屏蔽抗干扰 | 双层及以上屏蔽(分芯屏蔽+总屏蔽/铜网编织),覆盖率≥90%-95%。屏蔽层需单端接地(控制柜侧)。 | 抑制主轴变频器、伺服驱动产生的强电磁干扰(EMI),防止误触发。 |
导体结构 | 多股超细铜丝(单丝约0.1mm)。 | 保证柔软度,耐反复弯折,避免内部产生微断裂(微断会导致信号时通时断)。 |
线径与芯数 | 信号芯建议0.25mm²~0.34mm²。 | 多芯提供冗余,增加稳定性;超程信号可在撞击过大时保护测头。 |
护套与环境 | 优先选用PUR护套(耐油、耐水解、耐磨)。拖链使用需选高柔款(>500万次弯折寿命)。 | 适应机床恶劣环境(切削液、高压水枪、频繁移动),防护等级通常需达IP68。 |
4.常见故障与排查
如果设备出现以下现象,通常与电缆有关:
偶尔对刀不准:多半是屏蔽不良或接头虚接。
靠近主轴/伺服就误触发:屏蔽层未做好或接地混乱,受电磁干扰影响。
使用一段时间后精度漂移:电缆内部出现微断裂,需更换高柔性专用电缆。

5.选型与安装建议
一句话选型公式:

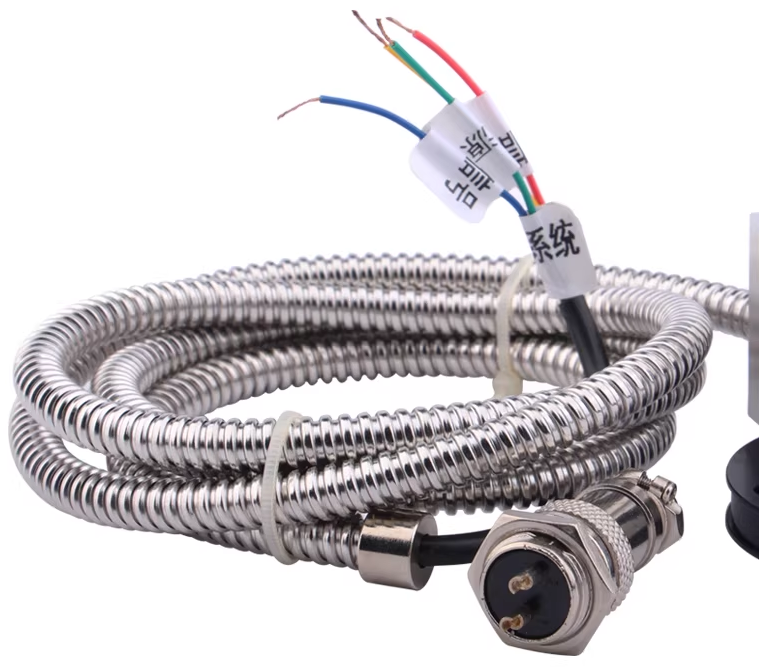

μ级对刀仪电缆=6芯双层屏蔽+PUR高柔护套+M12防水接头+(若走拖链)500万次以上弯折寿命。
主流产品参考:
雷尼绍(Renishaw)、波龙(BLUM)、东方器度、清祺电子等高端品牌,其配套电缆均遵循上述高标准。
重复精度可达0.2μm-1.0μm。
安装调试关键点:
布线:远离强电线路,弯曲半径不宜过小(建议>7倍外径)。
接地:屏蔽层必须在控制器端单点良好接地,避免地环流。
参数:正确设置CNC系统的高速跳过参数(如FANUC的X地址,Siemens的外部测量输入)。
要达到微米级的对刀精度,“高精度的机械测头”只是基础,“高品质的屏蔽电缆”与“正确的系统配置”才是保障。电缆的任何微小缺陷都会被放大,直接导致加工精度下降。
