1.核心概念与定义

垂直绞合（在电缆行业常被称为抗扭绞合或零扭矩绞合）是一种专为应对高频率扭转应力（Torsion）和复杂动态弯曲而设计的高端导体及成缆工艺。

传统工艺痛点：普通电缆采用螺旋状绞合（像弹簧），在受到扭转时会产生巨大的拉伸或压缩应力，导致内部导体断裂或绝缘层破损。

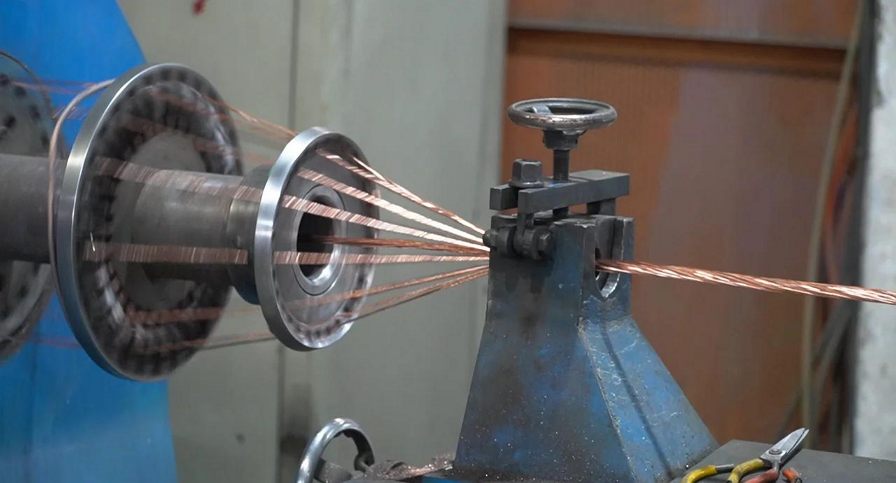

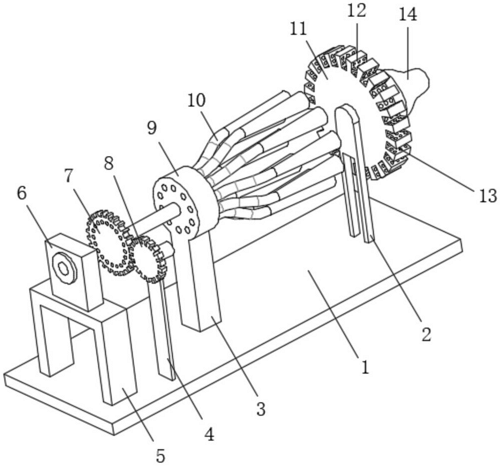

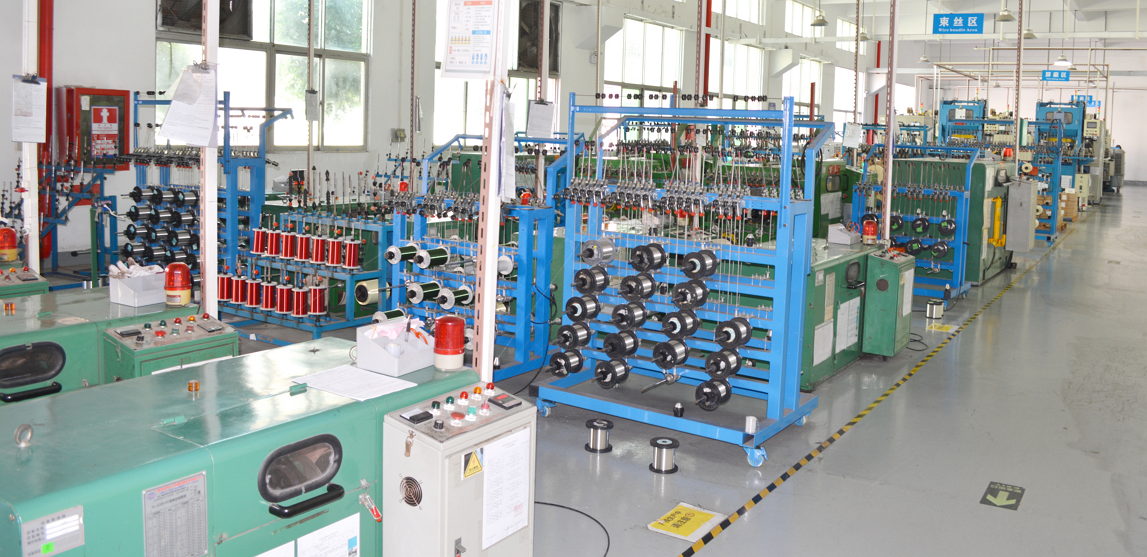

垂直绞合原理：通过特殊的立式设备和工艺设计，使导体束中的细铜丝在轴向上尽可能保持垂直平行，或通过反向绞合抵消扭矩。

核心目标：消除导体内部的残余扭矩，实现“零扭力”。

性能指标：可承受±180∘/m±180∘/m甚至±360∘/m±360∘/m的扭转，且内部铜丝不发生相对位移或过度拉伸。

2.为什么机床与机器人需要垂直绞合？

随着工业自动化向2026标准演进，七轴联动机床、机器人手腕及复杂自动化单元对线缆提出了极高要求。

关键结论：普通拖链电缆仅能承受“弯曲”，无法承受“扭转”。在涉及旋转轴的场景中混用普通电缆会导致灾难性故障。

3.关键技术实现细节(2026标准)

3.1导体结构优化

极细丝径：使用直径≤0.08mm≤0.08mm的超细无氧铜丝（Class6类导体）。

特殊节距：采用多层不同方向绞合或单层大节距配合中心填充，实现整体扭矩平衡。

退火处理：特殊软化退火工艺，提高延展性，减少金属疲劳。

3.2绝缘与填充

低摩擦绝缘：使用特氟龙（FEP）或改性TPE，表面光滑，允许铜丝在绝缘层内微小滑动以释放应力。

弹性填充：芯线间填充高弹性体，防止扭转时相互挤压切割。

3.3屏蔽层特殊处理(技术难点)

优化编织角：调整屏蔽网角度（约54°），适应形变同时保持覆盖。

复合屏蔽：内层铝箔（纵包）+外层优化编织网。

缓冲设计：部分高端设计在屏蔽层下预留微小螺旋间隙作为缓冲区。

3.4护套材料

材质：必须使用高弹性、耐撕裂的聚氨酯（PUR）或特种TPE。

特性：具备极高的抗粘连性，防止电缆在扭转折叠时外皮撕裂。

4.垂直绞合vs.普通水平成缆

5.选型、安装与常见误区

5.1选型识别

标识：寻找印字"Torsion","Anti-Torsion","Robotics","±180∘/m±180∘/m"。

标准：要求供应商提供符合UL2272(机器人电缆)、VDE0812-730或厂家内部百万次测试报告。

参数：确认导体为Class6超细多股，护套为耐油PUR/TPU。

5.2安装禁忌

严禁预扭转：安装前电缆必须处于自然松弛状态。

固定端处理：两端夹具需允许轴向浮动或使用抗扭接头，避免应力集中。

弯曲半径：动态弯曲半径通常要求≥10≥10倍外径（过小会破坏抗扭结构）。

长度匹配：需精确模拟运动轨迹计算长度，过长易缠绕，过短易拉断。

5.3常见误区澄清

❌误区：“软电缆就能抗扭”。

✅真相：结构大于材质。硅胶线虽软但无垂直绞合结构，抗扭寿命极短。

❌误区：“拖链电缆可以代替抗扭电缆”。

✅真相：拖链电缆是为弯曲设计的，其螺旋结构是扭转的致命弱点。

❌误区：“只要不转满360度就没事”。

✅真相：即使是±45∘±45∘的高频往复扭转，若无垂直绞合，金属疲劳也会迅速发生。

6.总结与价值主张

垂直绞合是电缆技术从“静态/简单动态”迈向“复杂动态（机器人化）”的关键标志。

核心价值：解决线缆在旋转中断裂的痛点，确保信号与动力的持续稳定。

成本效益：虽然成本通常是普通拖链电缆的2-3倍，但相比停机维修、工件报废及设备损坏的风险，这是最具性价比的投资。

营销口号：“机床专用垂直绞合电缆，拖链跑500万次不断芯，垂直悬挂不打扭，泡油3年不开裂，伺服信号零干扰。”
