数控机床线缆标识主要分为三大类：外护套印刷标识（整根电缆可见）、芯线颜色/数字标识（内部导线区分）、线号与端子标识（接线端识别）。
一、外护套印刷标识
1. 核心组成要素
要素 | 说明 | 示例 |
制造商信息 | 品牌、商标、厂家代码 | LAPP、IGUS、RONGXING |
型号与系列代号 | 结构、用途、特性 | TRVV、CY、PUR、SERVO |
电气参数 | 电压、导体结构、温度等级 | 300/500V、4G2.5、-40℃...+90℃ |
执行标准与认证 | 国标、欧标、美标、环保标识 | GB/T、CE、UL、RoHS |
计米标识 | 长度计量 | 00525m、每1米重复 |
生产批次/日期 | 质量追溯 | 2605（2026年第5周） |
2. 常见代码速查
标识 | 含义 | 适用场景 |
PUR | 聚氨酯护套 | 耐油耐磨，拖链专用 |
PVC | 聚氯乙烯护套 | 普通固定安装 |
CY / C | 铜丝编织屏蔽 | 抗干扰，伺服/编码器线 |
FR / LSZH | 阻燃/低烟无卤 | 安全要求高场所 |
VW-1 | 垂直燃烧测试通过 | 阻燃等级 |
Oil Res | 耐油 | 应对切削液 |
Drag Chain | 拖链专用 | 动态弯曲场景 |
3. 标识质量鉴别方法
清晰度与附着力：优质标识清晰、耐擦；劣质易掉色、模糊。
间距规律性：优质间距均匀；劣质间距不一、跳跃混乱。
内容完整性：优质信息齐全；劣质缺失关键信息。
标准时效性：应引用最新标准版本。
特殊环境标识：必须有“耐油”“拖链”等字样。
二、芯线标识（内部导线）
1. 颜色编码（IEC/GB标准）
功能 | 颜色 | 说明 |
保护接地（PE） | 黄绿双色 | 全球强制 |
中性线（N） | 淡蓝色 | 交流回路 |
相线 L1/L2/L3 | 棕/黑/灰 | 替代红/黄/蓝 |
直流正极（DC+） | 棕色 | 直流回路 |
直流负极（DC-） | 深蓝色 | |
急停/安全回路 | 橙色 | 主断后仍可能带电 |
24V控制信号 | 红（交流）、蓝（直流） | 常用约定 |
2. 数字/字母编码
芯线印数字：1、2、3... 或 A、B、C...
分组标识：如 1.1、1.2... 表示同一功能组内分支
三、线号与端子标识
1. 线号规则（两端一致）
类型 | 示例 |
顺序数字 | 101、102、103... |
功能编码 | 24V+、0V、STOP、RUN、DI、DO |
从/到原则 | 101-K1（从101端子到K1继电器） |
2. 端子标识
标识 | 含义 |
K1、K2 | 继电器 |
QF1、QF2 | 断路器 |
X1、X2 | 接线端子排 |
A1/A2 | 接触器线圈 |
13/14、21/22 | 常开/常闭触点 |
四、基于护套颜色的功能标识（DESINA标准）
护套颜色 | RAL色号 | 应用场合 |

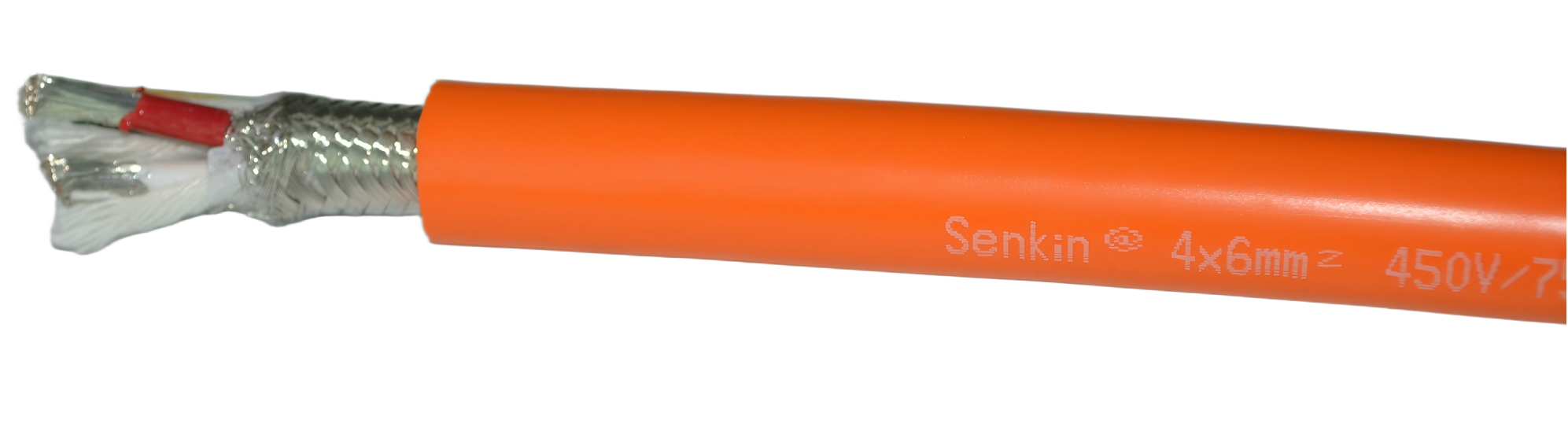

橙色 | 2003 | 主电源动力线、伺服动力线 |

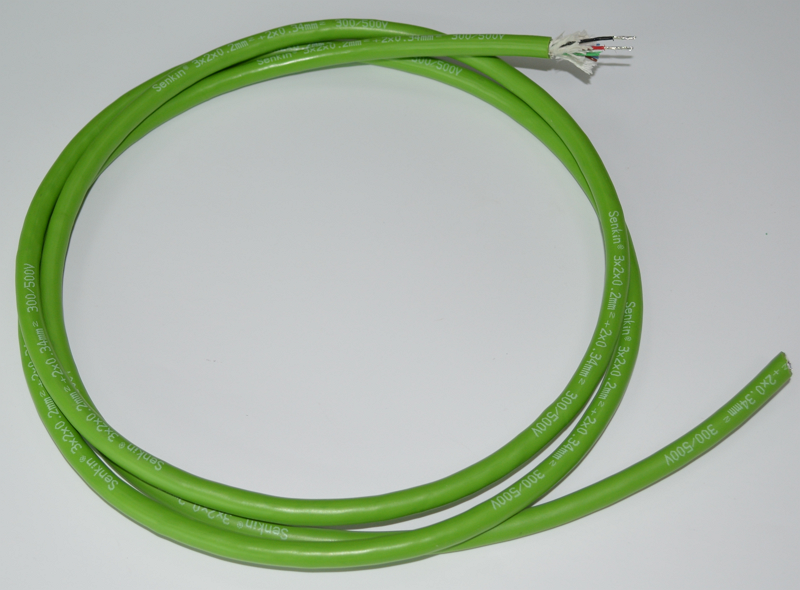

绿色 | 6018 | 测量系统、伺服反馈线（编码器） |
紫色 | 4001 | 现场总线、I/O信号线 |
黄色 | 1021 | 传感器/执行器连接线 |
黑色 | 9005 | 电源输出控制线（无屏蔽） |
灰色 | 7040 | 24V DC控制电缆 |
五、常见机床线缆标识速览
电缆类型 | 典型型号 | 关键标识 |
TRVV、TRVVP | 电压600/1000V，动力+反馈芯线 | |
I/O控制电缆 | TRVV | 300/500V，多芯（8-24芯） |
屏蔽型（P） | 含电源、A/B相、Z相、屏蔽 | |
拖链专用电缆 | TRVVP、高柔性 | 印有“Drag Chain”“Flex”，弯曲寿命≥800万次 |
六、标识规范依据
标准 | 内容 |
GB 5226.1 | 机械安全 |
GB/T 4026 | 端子/导体标识 |
GB/T 5023 | 电缆 |
IEC 60445 | 国际标识规范 |
UL 1063 | 机床电缆（美标） |
EN 60245 | 拖链电缆 |
总结：线缆识别三步法
看外皮颜色：橙色=动力、绿色=反馈、紫色=通讯
看端头号码：对照电气手册，确认线号与功能
看印刷内容：确认型号、电压、认证、耐油、拖链等关键标识
