机床复合线缆动力与信号传输的平衡

时间:2026-03-25 预览:0

在机床复合线缆(如拖链电缆伺服复合电缆)的设计与选型中,核心难点在于平衡动力传输(大电流、强干扰)与信号传输(低电压、易受干扰)。两者在同一物理空间内共存,必须通过精细的结构设计与电磁兼容策略,实现“和平共处、互不干扰”。


一、核心设计理念

在单一缆体内实现和平共处,必须建立三道防线:

物理隔离:利用空间距离和填充物阻断干扰。

电磁屏蔽:构建法拉第笼,吸收或反射噪声。

结构优化:通过绞合节距和材料匹配,从源头减少耦合。

二、关键维度详细设计

1.导体截面积:差异化设计(物理隔离基础)

严禁一刀切,需根据功能独立计算。

类型

计算依据

典型截面积

结构与选材要求

避坑指南

动力线 (Power)

负载电流、允许温升、电压降(≤3%)、短路热稳定性

0.75~70mm²
(大功率主轴可达更大)

多股细铜丝束绞 (VDEClass5/6)
确保高频弯曲下的柔韧性

不可随意减小,否则发热严重;
大截面积本身可提供一定物理隔离。

信号线 (Signal)

回路电阻、信号衰减、机械强度、阻抗匹配

0.14~0.75mm²
(总线常用0.2-0.5)

超细绞合 (Class6)
单丝直径0.15-0.25mm

严禁为凑外径加大信号线径,会导致硬度增加、破坏圆整度、产生应力集中。

经验参考值:

动力:5.5kW≈2.5mm²15-22kW≈6mm²30-45kW≈10mm²。预留10%-20%余量。

信号:数字I/O0.34-0.5mm²;编码器/差分用0.5-0.75mm²;总线需严格匹配100Ω±5%阻抗。

2.芯线数与绞合结构:对称与分层

解决电缆圆整度及弯曲应力分布问题。

中心填充原则:若芯数不对称(如3动力+4信号),必须使用非吸湿性填充绳,确保缆芯呈完美圆形,防止扭结。

分层绞合策略(关键):

布局:动力线与信号线分层放置(通常动力在内或外,视具体抗扰设计而定,但需加强屏蔽)。

节距控制:动力层与信号层的绞合节距必须不同。避免两类线芯长期并行贴合,减少电容/电感耦合。

子单元化:若信号芯数多(编码器+总线+传感器),建议信号线先单独成缆(子单元),再与动力单元复合,严禁所有芯线混绞。

动态应力平衡:

加入凯夫拉(Kevlar)作为抗拉元件,不让铜导体受力。

采用退扭工艺,将细信号线置于电缆中性层附近,减少拉伸/压缩应力。

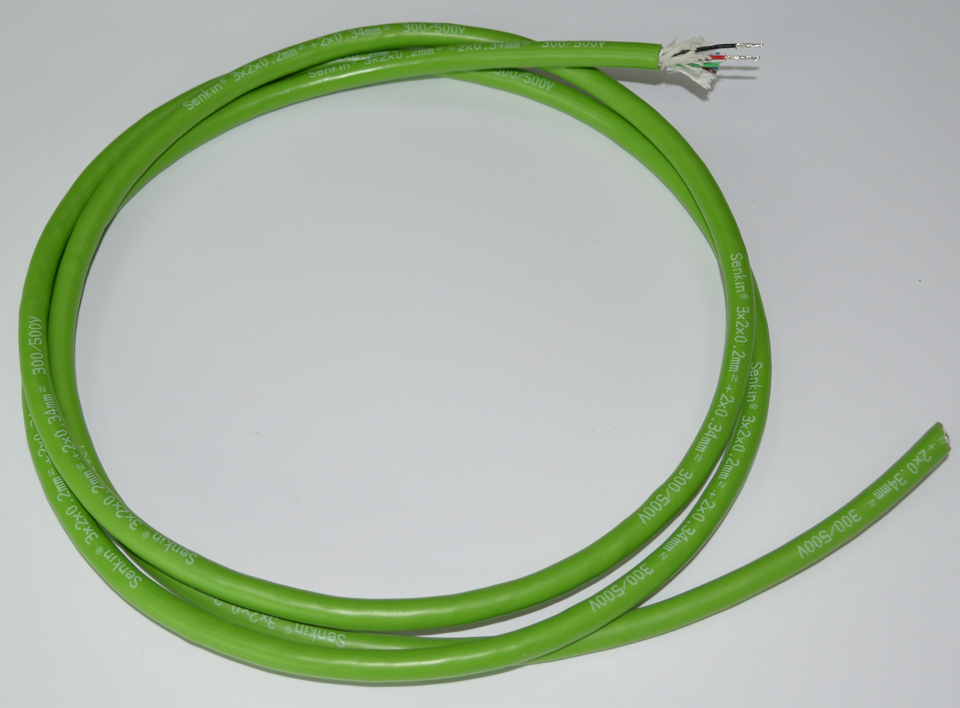

一站式多功能复合线的制作方法

3.屏蔽系统:分级隔离(电磁平衡核心)

仅靠截面积无法解决干扰,必须依赖屏蔽。

独立屏蔽(首选):

信号线:每对/每组必须独立屏蔽(铝箔+镀锡铜丝编织),特别是模拟量和高速总线。

动力线:可选铜带绕包(防低频)或不单独屏蔽。

总屏蔽:所有芯线外部加一层高密度整体编织屏蔽(覆盖率≥85%),形成最终防线。

接地规范:

动力地线 (PE):截面积符合规范,确保故障电流泄放。

信号屏蔽层:通常单端接地(控制器侧),避免地环路。

动力屏蔽层:通常两端接地。

4.绝缘与材料匹配

绝缘厚度:动力线耐压高(0.6/1kV),绝缘较厚;信号线介电常数需稳定(保证阻抗)。

电容控制:调整相对位置和材料(如发泡PE、特种TPE),控制线间电容,防止动力线开关噪声(dv/dt)耦合。

护套:统一使用耐油、耐磨、高柔性材料(如PUR/TPE)。


三、快速选型与落地步骤

算动力:根据电机功率/电流确定动力截面积(3芯或4芯含PE)。

算信号:根据编码器、I/O点数、总线类型确定信号芯数及截面积(必须成对绞合)。

定结构:

组合规格示例:3×2.5mm²(动力)+4×0.5mm²(信号)

确认是否需要分组屏蔽+总屏蔽。

验机械:拖链场景必须选高柔导体(Class6+PUR护套+抗拉元件。


四、常见场景平衡方案参考表

应用场景

推荐复合规格(动力+信号)

核心平衡点

小型伺服轴

3×1.5mm²+2×0.5mm²

满足基本载流+编码器差分信号

中型加工中心

4×2.5mm²+4×0.75mm²

三相动力+多组控制信号

龙门/长行程

3×4mm²+8×0.5mm²

大电流传输+多点I/O+强化抗拉

高速总线应用

3×1.5mm²+2×0.2mm²(100Ω)

动力供电+EtherCAT/Profinet总线

对于高要求的数控机床(含伺服、变频器):不要试图用通用线缆解决所有问题。

最佳方案:采用模块化复合设计。将动力单元和信号单元分别制造,中间通过隔离层(无纺布/铝箔)进行物理和电磁的双重分隔,最后再复合成缆。
