机床环境中的高频振动是线缆非正常失效的核心诱因，该问题由机械、运动、电磁等多方面因素引发，会通过累积效应造成线缆导体断裂、端子松动、屏蔽失效等故障，直接导致设备报警、加工精度下降甚至停机。

一、高频振动致线缆失效的核心机理

高频振动对线缆的破坏并非瞬时发生，而是通过长期累积引发三类核心故障，且部分故障具有隐蔽性，外表难以察觉：

连接器端子微动磨损：高频振动下插头与插座产生微米级相对运动，摩擦破坏金属接触面镀层并生成氧化膜，接触电阻大幅飙升，引发信号漂移、通讯丢包（如编码器信号丢失）或断路，是最隐蔽的故障类型。

导体疲劳断裂：振动源附近的线缆缺乏缓冲时，应力会集中在固定点或压接处，铜丝在反复微小弯折下发生金属疲劳并最终断裂，多股绞合线常从内部铜丝开始断裂，外部绝缘层无明显痕迹。

屏蔽层失效（天线效应）：振动导致屏蔽层接地端子松动或屏蔽编织网破损，接地不良的线缆会变成“天线”，既无法抵御外部电磁干扰（EMI），还会向外辐射噪声，造成伺服系统误动作。

二、机床线缆高频振动的核心成因

线缆高频振动由机械、运动、电磁激励及安装缺陷四类因素共同引发，常形成共振或应力集中，加剧线缆损伤：

机械共振：线缆固有频率与机床主轴、伺服、导轨（50–500Hz）振动频率重合引发共振放大；拖链、支架、接头形成“悬臂梁”结构，使振动能量集中在固定点与自由端。

运动激励：机床高速往复（>120次/分钟）、高加速度（>3m/s²）导致线缆反复弯折、扭转、拉伸；拖链内线缆排布混乱，相互摩擦、碰撞加剧局部高频抖动。

电磁激励（电致振动）：伺服PWM载波（>5kHz）在动力线产生高频磁场，耦合至信号线引发微振动；屏蔽层接地不良形成地环路电流，产生附加电磁振动。

安装缺陷：固定点过少、刚性过强、无应力释放段，振动直接传导至导体与接头；弯曲半径过小（<10×线径）、过紧绑扎、与金属锐边摩擦，进一步放大振动危害。

三、高频振动对机床线缆的典型危害

长期高频振动会从内到外破坏线缆及连接部件，引发一系列设备故障，影响机床稳定性与使用寿命：

导体疲劳断裂：多股铜丝在高频弯折下产生微裂纹，逐步扩展至完全断线；

端子接触不良：接触电阻飙升（>100mΩ），引发信号中断、漂移或编码器相位错误；

绝缘/屏蔽破损：护套开裂、屏蔽网断裂，造成短路、EMI干扰、机床定位误差；

接头松动失效：插头、压接、焊点在持续振动下松脱，直接导致设备报警、停机。

四、抗高频振动的机床线缆选型要点

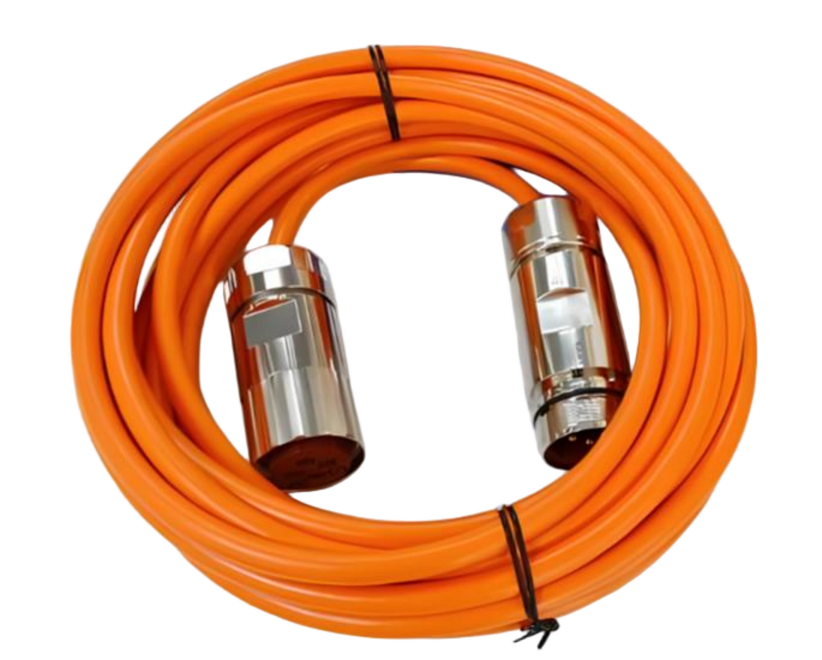

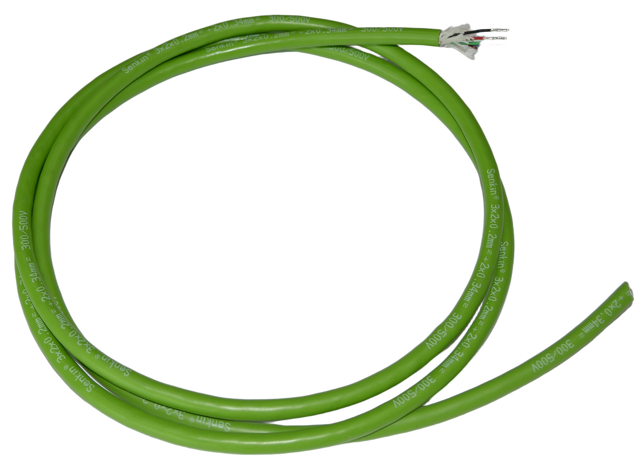

普通PVC护套电缆、静态电缆无法适应机床高频振动环境，需选用专为持续运动+抗振设计的专用线缆，核心选型要求围绕导体、绝缘护套、屏蔽接地、拖链专用结构展开：

五、落地性强的安装与布线抗振方案

选对专用线缆是基础，安装布线的抗振优化是从源头减震的关键，核心原则为柔性固定、预留缓冲、避免应力集中、做好防护，具体要求如下：

（一）固定与应力释放

柔性多点固定：每隔30–50cm设置一个弹性固定点，使用带橡胶衬垫的线夹/非金属夹，或尼龙扎带下垫橡胶片，严禁硬绑，允许线缆微小浮动释放应力；

预留缓冲弧度：运动部件与固定部件之间，预留“U”型或“S”型缓冲弧（长度≥10×线径），分散振动应力，避免直接传导至焊点/压接处；

接头应力释放：插头尾部必须安装应力消除夹，夹紧护套或加装螺旋护套，避免弯折力作用于导体连接点；插头后方10-15cm处将线缆固定在静止钣金件上，保护插头焊点。

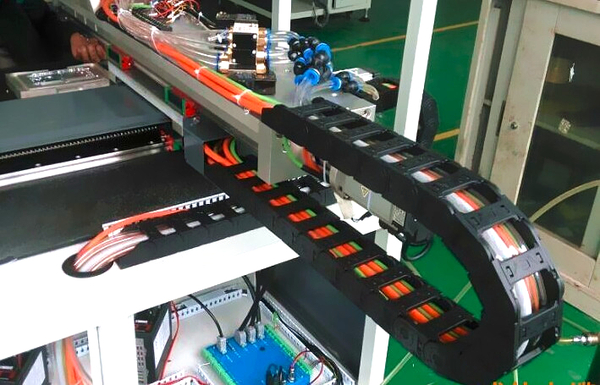

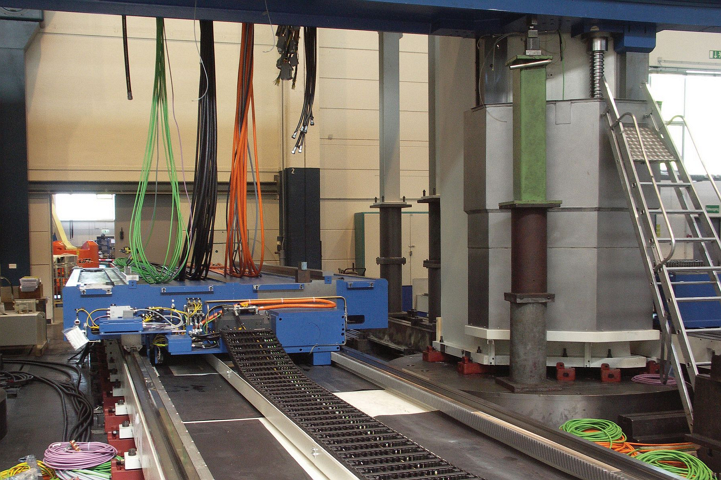

（二）拖链与导向规范

保证弯曲半径：移动敷设时弯曲半径≥10×电缆外径，严禁小于8×，抗振场景下不建议取最小值；

拖链内部布置：线缆预留10%余量，用分隔片分开动力线、信号线、通讯线，避免缠绕摩擦；

拖链选型：选用高强度尼龙/钢制拖链，保证运行平稳，减少冲击与碰撞噪声。

（三）接头与接地抗振

连接器：选用抗震型M12、M23航空插头、Hirose或重载连接器，搭配螺纹锁紧+卡扣双重防松，必要时用螺纹胶加固；

压接/焊接：压接后用热缩管+灌胶加固，焊点增加弹性缓冲，避免刚性传导振动；

屏蔽接地：采用360°金属环压接工艺，替代“猪尾巴”式缠绕；单端接地（驱动器侧），接地电阻≤10Ω，接地线径≥4mm²，杜绝地环路；定期检查接地端子弹簧垫圈，保证接触电阻≤2.5mΩ/m。

（四）避振与物理防护

远离强振源：线缆尽量避开主轴、电机、变频器等强振源，无法避开时加装减振套管/波纹管；

锐边防护：穿越金属板孔时加装橡胶护线圈，防止金属锐边割伤护套及高频摩擦振动；

外露段防护：外露线缆套PET编织网管，提升耐磨、抗撕裂性能，减少风阻振动。

（五）走线分离要求

动力线（强电）与编码器线/信号线（弱电）必须分开走线槽，或保持至少20mm间距；若无法分开，需使用屏蔽层接地良好的专用线缆，防止振动导致线缆间寄生电容变化，耦合干扰信号。

六、电-磁-振联合优化（高阶抗振方案）

针对高频振动与电磁干扰叠加的复杂场景，需从抑制电磁激励、破坏共振条件、加固信号传输三方面进行联合优化，进一步提升线缆抗振性与设备稳定性：

抑制电磁激励：将伺服载波频率从16kHz降至8kHz，降低高频谐波强度；动力线与编码器线间距≥20cm，分层屏蔽减少磁场耦合；变频器输入加EMI滤波器，输出加dv/dt滤波器，抑制尖峰与电磁辐射。

破坏共振条件：调整线缆固定点间距、缓冲弧长度，改变线缆固有频率，避免与机床共振；局部加质量块或硅橡胶阻尼胶，增加阻尼、抑制共振峰。

编码器/伺服信号加固：高速编码器（>1000线）信号端并联120Ω终端电阻，匹配阻抗、减少信号反射；优先选用485、Profinet等差分信号，其抗干扰能力远优于单端信号。

七、线缆抗振性能测试与日常维护

（一）出厂/现场验证测试

引入新线缆或完成整改后，需按标准测试验证抗振性能，合格后方可投入使用，核心测试标准参考IEC60068-2-64：

随机振动测试：10–2000Hz频率范围（PSD=0.04g²/Hz），3轴向各测试2小时，测试后无断线、接触电阻变化率<10%；

屏蔽连续性测试：屏蔽层电阻≤2.5mΩ/m，振动前后电阻无突变；

弯折寿命测试：模拟拖链运动，弯折≥1000万次无失效。

（二）定期日常维护

建立常态化维护机制，及时发现并解决潜在问题，延长线缆使用寿命：

外观与结构检查：定期检查固定点松紧、缓冲弧状态、拖链运行平稳性，及时调整松脱的固定件；

电阻检测：检测接头接触电阻、屏蔽接地电阻，超出标准值时及时紧固或更换老化部件；

清洁整理：清理拖链内的油污、金属碎屑，减少线缆摩擦源。

八、线缆故障快速排查与整改清单

若现场出现设备偶发性报警（如编码器相位错误、电机抖动）、加工精度下降等问题，先按以下步骤排查故障原因，再针对性整改，避免盲目更换线缆：

（一）故障快速排查步骤

检查连接器插针：观察是否有缩针现象（插针被顶回塑壳），高频振动易导致插针卡簧失效，造成接触压力不足；

分析线缆断口位置：断口整齐且集中在插头根部→应力集中问题，需加强接头固定与应力释放；断口呈“铅笔尖”状（绝缘皮拉伸变细后断裂）→线缆选型不当，需更换带芳纶丝填充的抗振专用电缆。

（二）标准化整改核查清单

线缆类型：是否使用拖链专用高柔电缆，未用普通静态电缆/机器人柔性电缆替代；

弯曲与绑扎：弯曲半径是否≥10×线径，有无硬绑、线缆与金属锐边直接摩擦；

固定与应力释放：固定点是否满足30–50cm一个，且带弹性缓冲，接头处是否做应力释放处理；

屏蔽接地：屏蔽层是否360°环压接至连接器外壳，是否采用单端接地，接地是否可靠；

拖链内部：线缆是否预留10%余量，是否用分隔片排布，无缠绕、摩擦现象。

核心总结：解决机床线缆高频振动问题，需遵循**“选对材、锁紧头、留余量、柔固定、强接地、勤维护”**18字原则，摒弃普通线缆的粗放使用方式，从选型、安装、测试、维护全流程进行工业级设计与管控，才能从根本上减少线缆失效，提升机床运行稳定性。
