模组通常包括：OV6946传感器芯片、镜头座（用于固定微型镜头）、镜头、LED灯珠（提供前端照明） 以及将它们所有连接起来的铁氟龙同轴排线，主要用于连接内窥镜的成像元件与图像处理系统等设备。

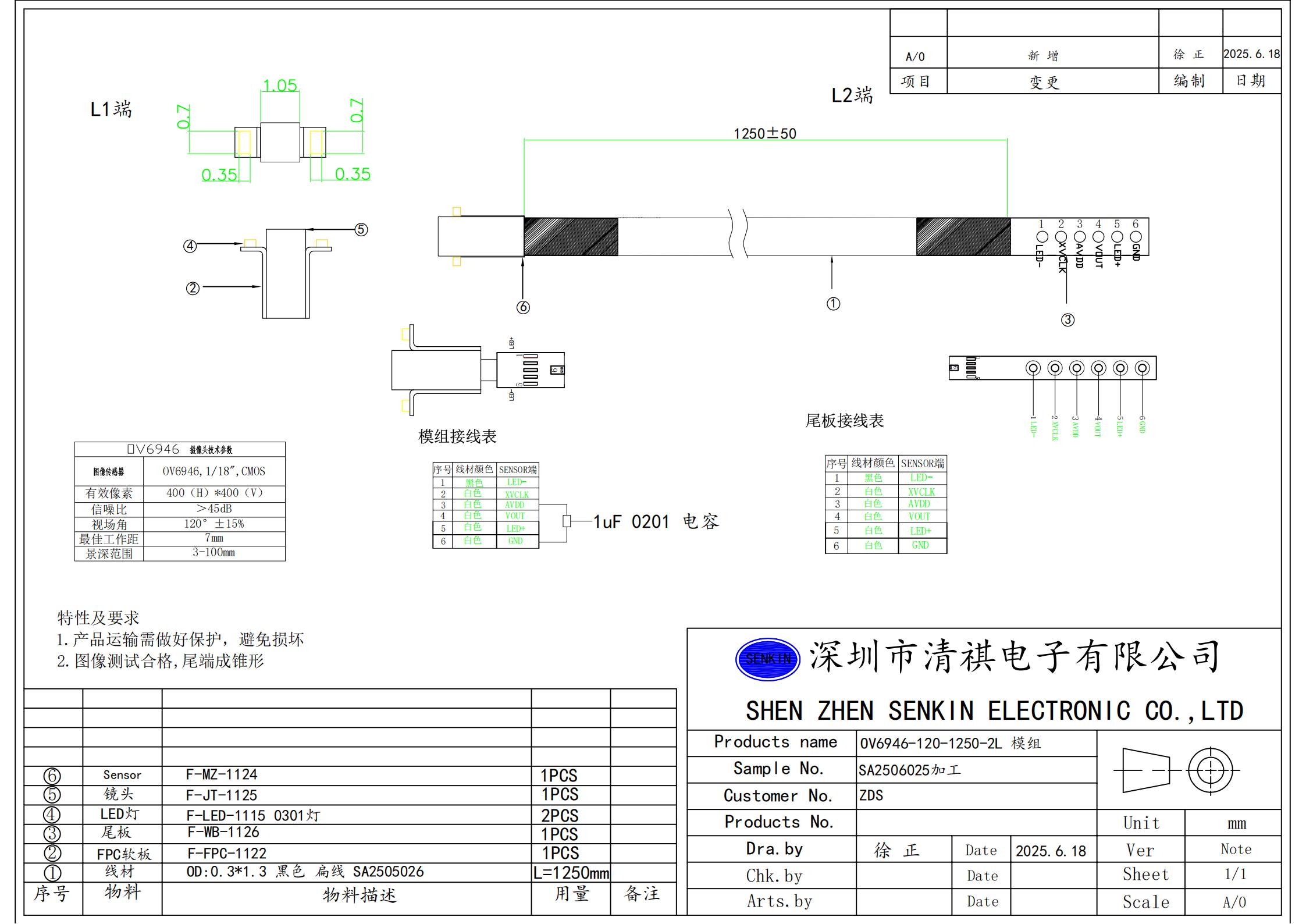

一、产品规格书

结构组成：

由两根同轴线、两根灯线和一根电子线组成。两根同轴线设置在基准线两侧且互相紧贴，用于传输图像信号等；两根灯线分别紧贴两根同轴线的一侧，可为内窥镜提供照明；电子线用以输送电能，为内窥镜的正常工作提供电力支持。整个结构紧凑，有利于减少内窥镜数据线的整体外径，降低对患者身体的侵入性。

二、应用

    主要应用于一次性电子内窥镜、腹腔镜等医疗设备中。例如在一些微型 3D 内窥镜中，会集成两片 OV6946 芯片，其输出的模拟图像信号通过 OV426 转接，并通过 DVP 接口连接至 FPGA，前后端使用 FPC 软排线连接，OV6946 铁氟龙同轴排线模组可作为其中的连接线，保证器械的灵活性和信号传输的稳定性。

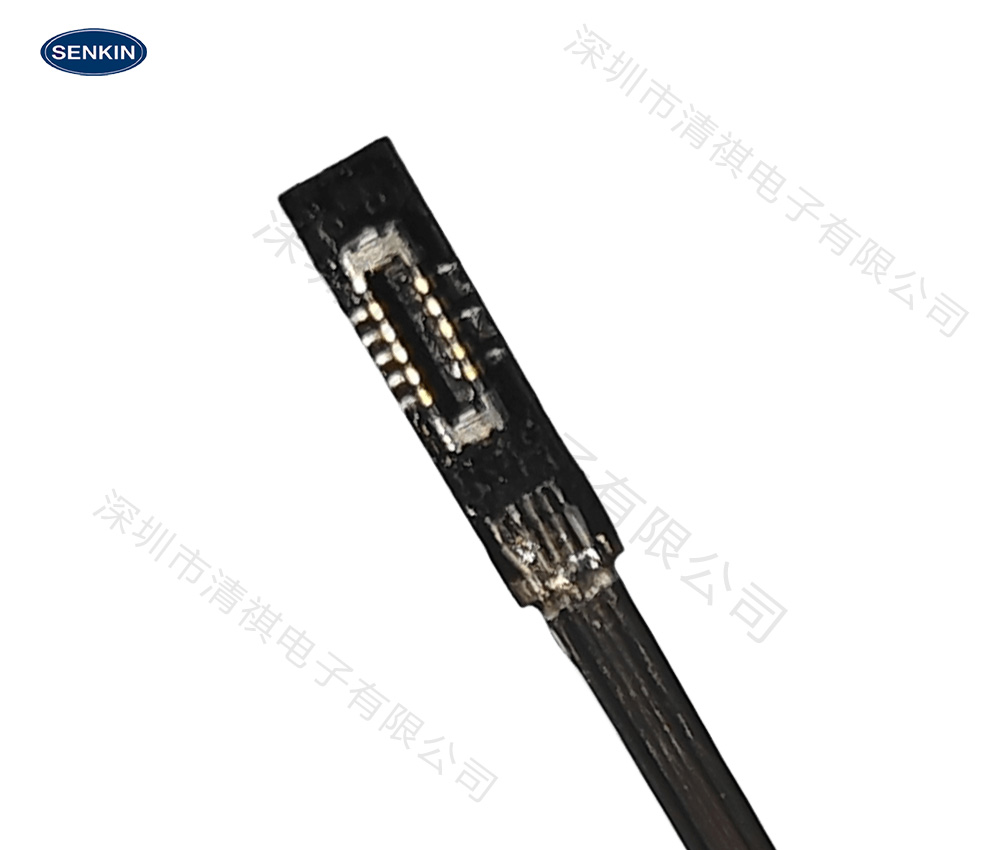

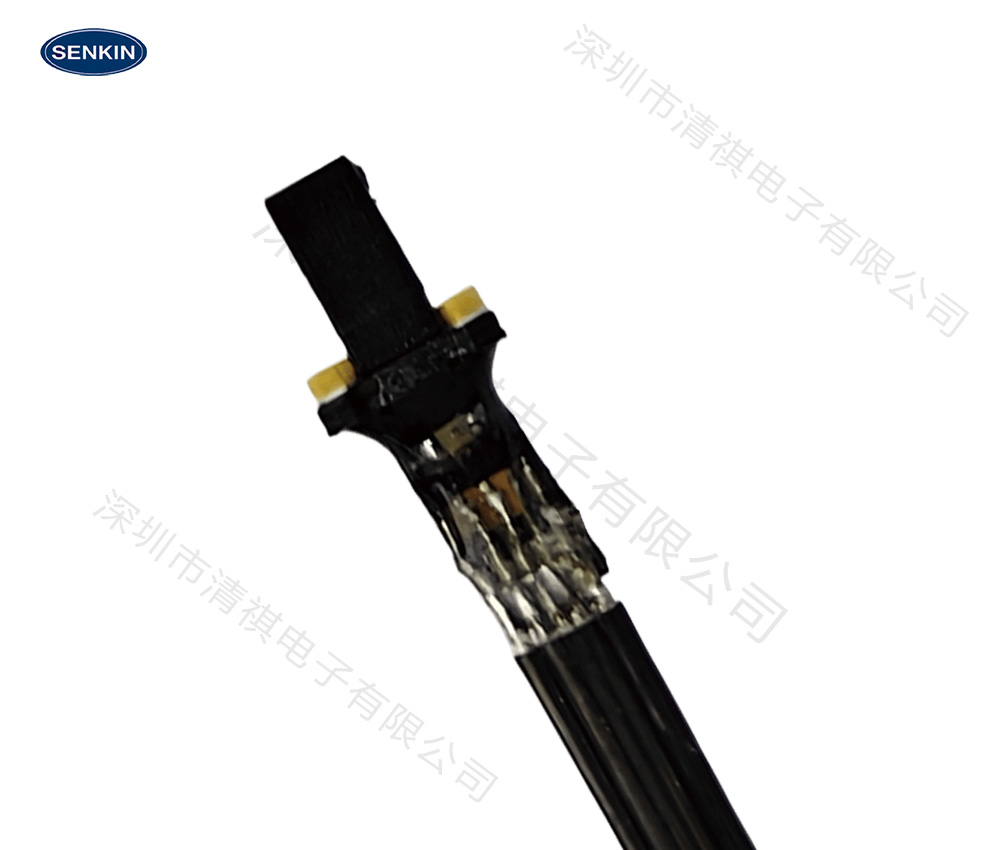

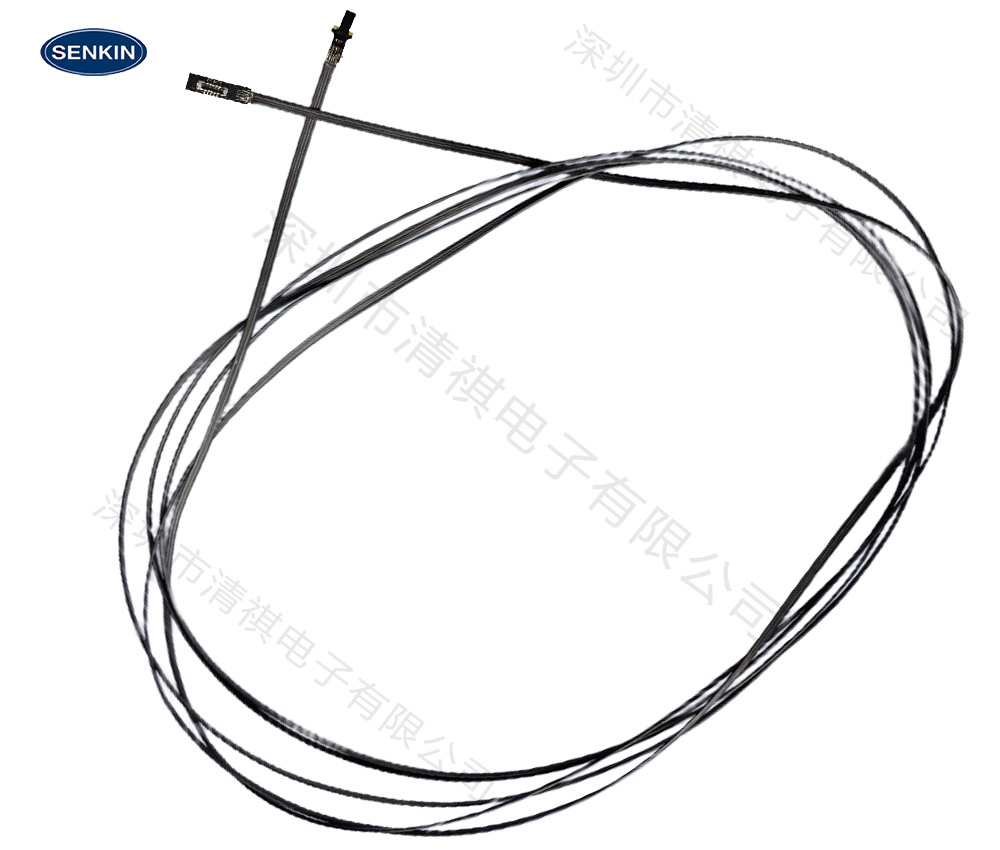

三、案例

四、特性

         1.高信号传输质量：铁氟龙同轴排线具有良好的电气性能，能够有效减少信号传输过程中的损耗和干扰，确保 OV6946 芯片输出的图像信号能够准确、稳定地传输到后续处理设备，从而保证内窥镜图像的清晰度和稳定性。

            2.耐高温与耐磨性能：铁氟龙材质具有极高的耐高温性能，最高能在 260°C 高温环境下连续正常工作，同时还具有良好的耐磨性能，在长期使用和恶劣环境中仍能保持稳定的性能，适合医疗内窥镜在复杂手术环境下的使用需求。

            3.柔韧性与灵活性：该排线模组具有一定的柔韧性，能够在保证信号传输质量的前提下，适应内窥镜在人体内部的弯曲和移动，为医生的操作提供便利。
