OV9734是美国豪威科技推出的一款1/9英寸、100万像素的CMOS图像传感器。它主要面向对成本非常敏感，同时要求小尺寸、低功耗的消费电子和嵌入式视觉应用。

传感器核心参数

图像传感器规格：采用1/9英寸镜头尺寸CMOS图像传感器，像素尺寸为1.4µm，有效像素为1280×720，可拍摄720p高清视频。

视频拍摄能力：能够以30帧/秒的帧率拍摄720p高清视频，或以45帧/秒的帧率拍摄VGA视频。

输出格式：支持10-bit RAW输出，接口为1-lane MIPI，可实现全数字视频传输。

功耗：有源状态下功耗约为69mW，进入低功耗模式（XSHUTDOWN）时，功耗仅为0.9µW。

工作温度范围：工作温度为-30°C至+85°C，稳定工作温度范围为0°C至+50°C,能够在较宽的温度范围内稳定工作保证了在不同环境条件下的图像质量和可靠性。

模组特点

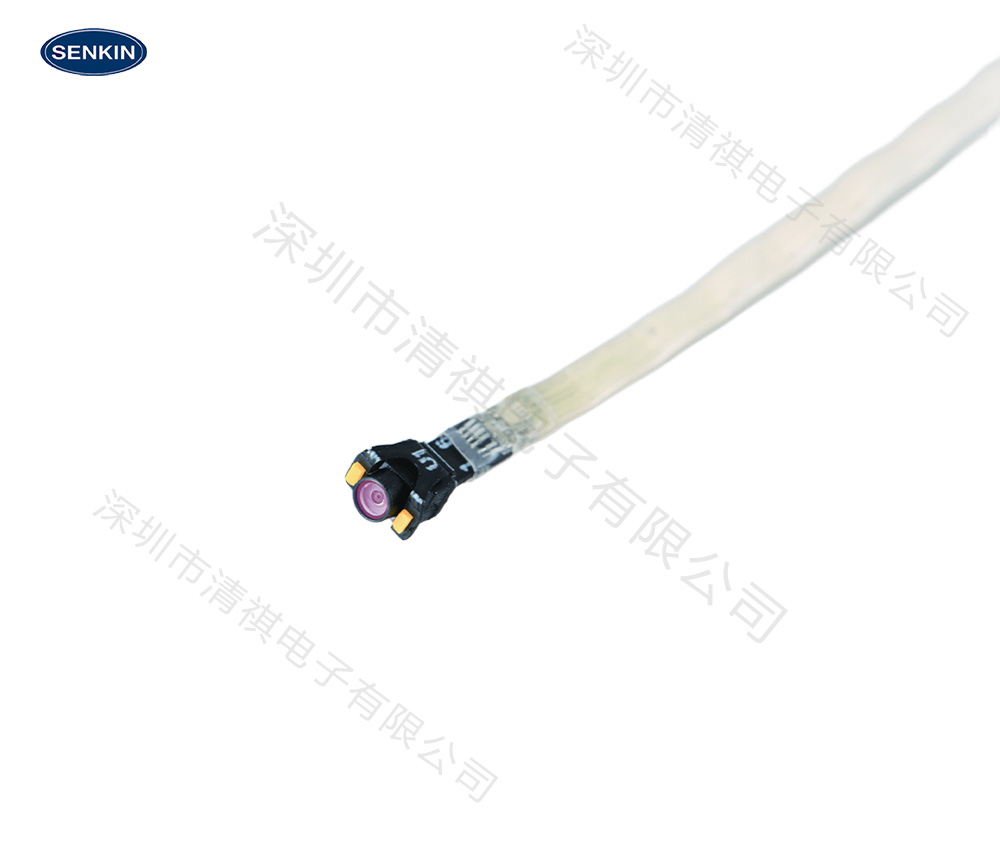

尺寸紧凑：为适应超薄边框设备，OV9734模组封装小巧，z轴高度可满足2.5mm的要求，y轴尺寸比上一代720p传感器小47%。

多种封装形式：提供CSP（芯片级封装）和COB（板上芯片封装）两种封装方式，满足不同应用需求。

功能丰富：支持自动黑电平校准（ABLC）、缺陷像素校正（DPC）等图像处理功能可有效减少图像中的噪点、固定图案噪声和拖尾等问题提高图像的纯净度和稳定性产生干净、完全稳定的彩色图像，还可通过标准SCCB接口对帧速率、增益、曝光等参数进行编程控制，还能实现水平和垂直二次采样从而根据不同的应用需求和光照条件灵活调整图像的质量、格式和输出数据以获得最佳的视觉效果。

兼容性强：支持USB Video Class（UVC）协议，无需安装驱动程序即可在Windows、Linux、Android等主流操作系统上使用。

应用领域

消费电子：适用于笔记本电脑、平板电脑、USB摄像头等消费电子产品中的摄像头模块为用户提供清晰的视频通话和拍照体验满足人们在日常生活和工作中对图像质量的要求。

安防监控：凭借其高分辨率、低光性能和出色的图像处理能力OV9734 能够在安防监控摄像头中提供清晰、稳定的图像无论是在白天还是夜晚都可以准确地捕捉监控区域内的人员和物体活动增强监控效果为安防监控系统提供可靠的图像数据支持。

工业检测：可用于工业自动化中的高精度缺陷检测和质量控制能够清晰地呈现产品的细节和表面缺陷如电子元件的焊点质量检测、机械零件的表面划痕检测等帮助企业提高生产效率和产品质量。

医疗设备：在内窥镜等医疗成像设备中OV9734 可以提供高质量的图像帮助医生更准确地观察人体内部的组织和器官辅助疾病的诊断和治疗为医疗行业提供了重要的技术支持。

OVM6946是美国豪威科技专门为超微型、高可靠性应用领域设计的摄像头模组。它不是一个简单的传感器，而是一个将传感器、镜头和光学系统全部集成在一个超微型封装内的完整系统。这款芯片以其卓越的图像质量、小巧的设计和适合医疗环境的特性而著称广泛应用于胃镜、支气管镜和其他内窥镜系统中。OVM6946通过集成先进的成像技术确保在低光环境下也能提供清晰、高对比度的图像对提升诊断准确性和手术安全性至关重要。

基本参数

图像传感器规格：采用1/18英寸CMOS图像传感器，像素尺寸为1.75µm×1.75µm，有效像素为400×400，属于0.16MP级别。

视频拍摄能力：能够以30帧/秒的帧率拍摄400×400分辨率的视频。

输出格式：支持模拟信号输出。

功耗：功耗较低，约为25mW（包括IO功耗）。

镜头视角：典型值120°。

工作温度范围：工作温度为-20°C至+70°C，稳定工作温度范围为0°C至+50°C。

模组特点

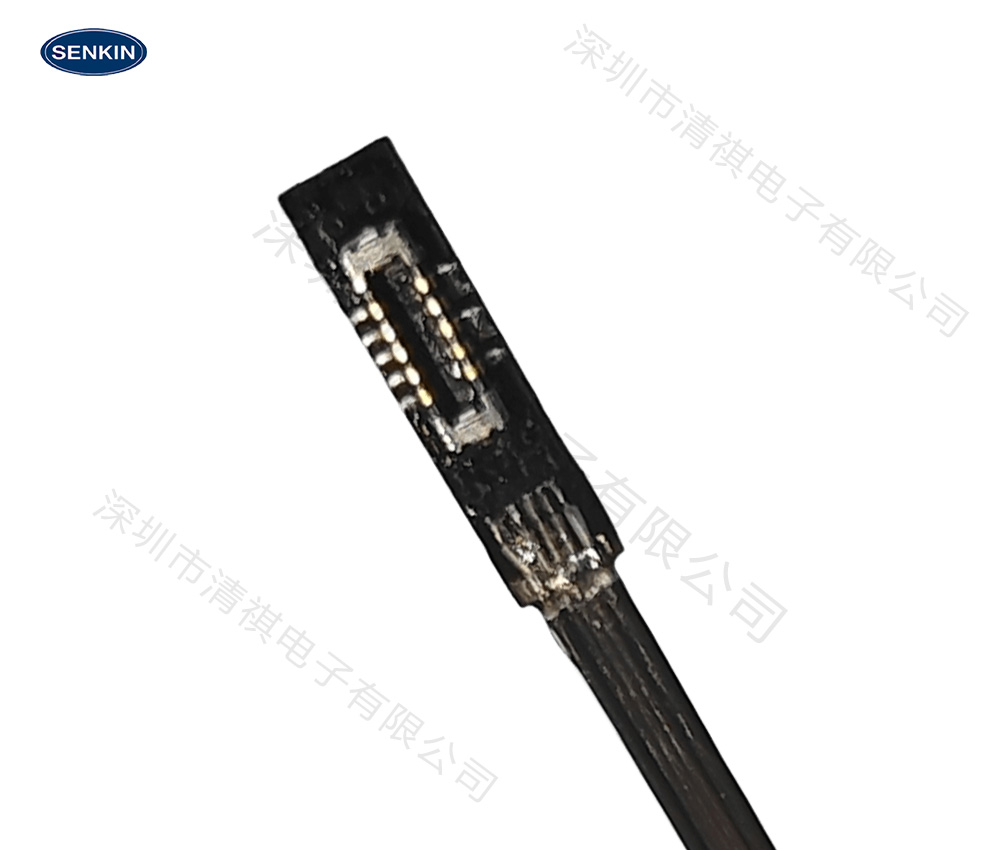

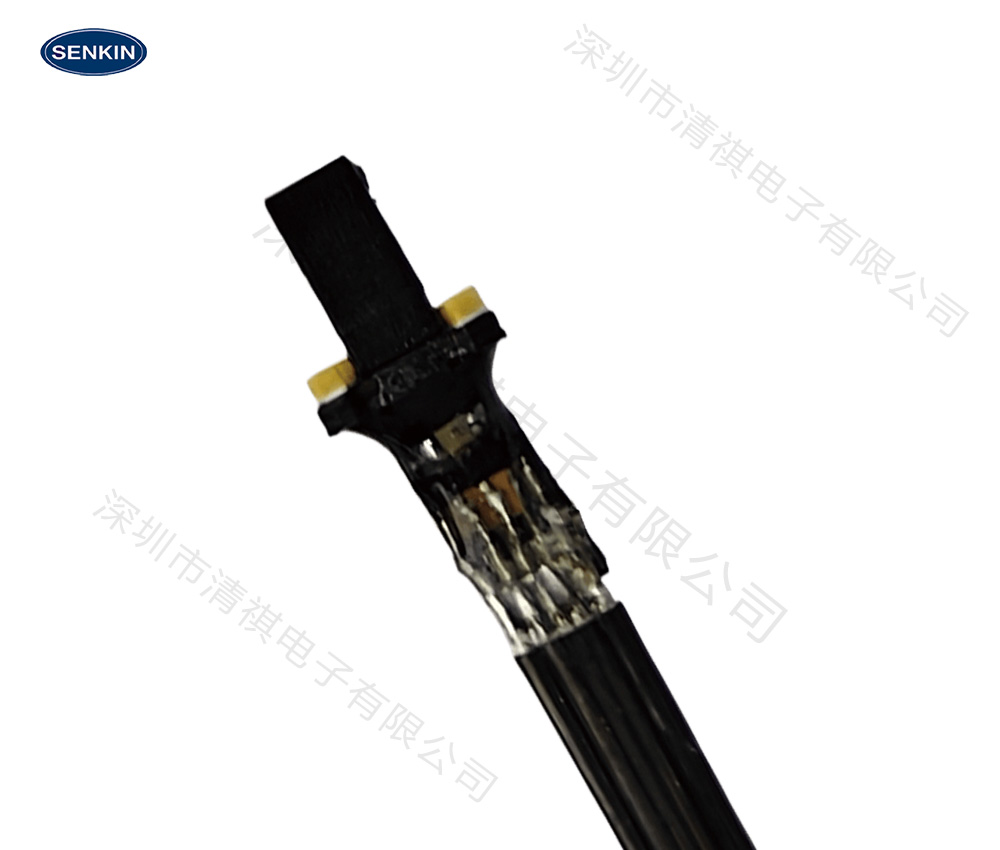

极致的小型化：模组封装尺寸仅为1.05mm×1.05mm，高度为2.27mm。加上钢管、LED等封装后，整体外径可做到2.0mm 左右，使其能够通过极其狭窄的空间，是一次性内窥镜的完美选择。

技术先进：基于OmniBSI™+像素架构，采用CameraCubeChip®晶圆级模组技术，具有高灵敏度、高信噪比等优点。

功能丰富：支持自动/手动曝光和增益控制，具备片上PLL（锁相环），可通过SPI接口对模组进行参数设置。

兼容性好：采用单3.3V电源供电，兼容多种电压环境，适用于不同的设备平台。

高度集成：模组包含了镜头、传感器和所有必需的光学元件，出厂即用，无需额外校准。

低功耗：专为便携式和电池供电的医疗设备设计。

高图像质量：尽管尺寸极小，但拥有3.0µm的大像素，在低光环境下也能保持相对较好的信噪比。

生物兼容性封装：为了满足医疗应用，其外封装材料通常符合生物兼容性要求，能够安全地接触人体组织。

MIPI接口：提供现代、高速的数字接口，简化了与后端处理器的连接。

应用场景

医疗领域：主要用于一次性内窥镜，泌尿科(膀胱镜检查、肾盂镜检查)、妇科（宫腔镜检查）、呼吸科（支气管镜检查）、骨科（关节镜检查）、神经外科（脑部微创手术）、导管成像（用于血管内成像的导丝或导管）；

其他微创手术器械：任何需要“看到”内部情况的微型手术工具。

开发与使用注意事项

极高的技术门槛：使用OVM6946不仅仅是驱动一个摄像头，而是需要设计一整套内窥镜系统。这涉及到精密机械、光学、电子和软件的全方位知识。

严格的法规认证：用于人体的医疗设备需要通过如FDA（美国）、CE（欧洲）、NMPA（中国） 等严格的认证。传感器模组本身可能具有相关认证，但整个设备系统需要通过认证。

供应链和成本：OVM6946是高端医疗组件，其价格远非消费级摄像头可比，且采购渠道通常面向企业客户，需要与OmniVision或其授权代理商直接联系。

系统设计：

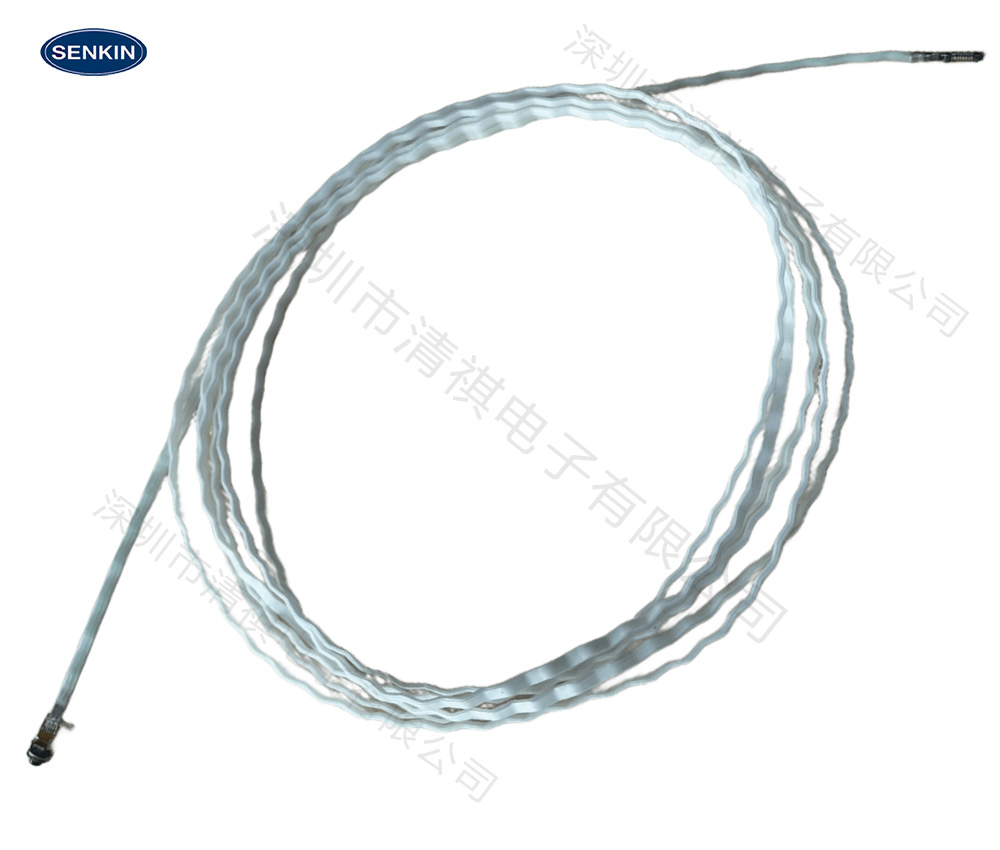

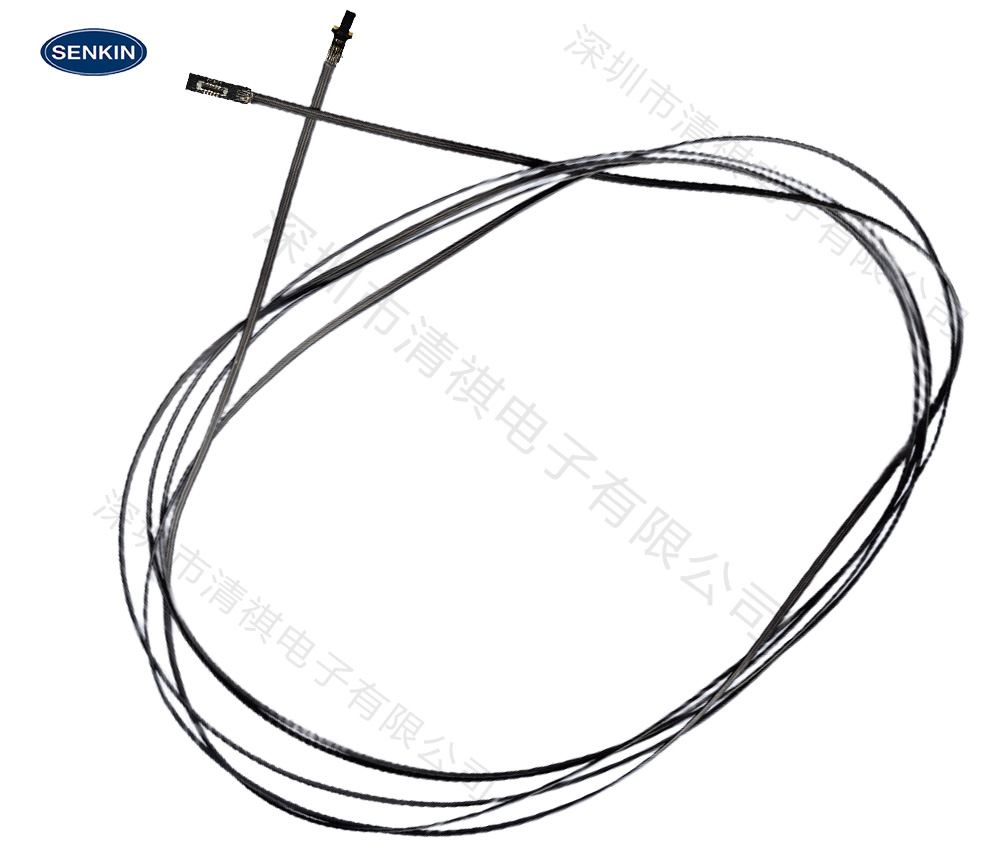

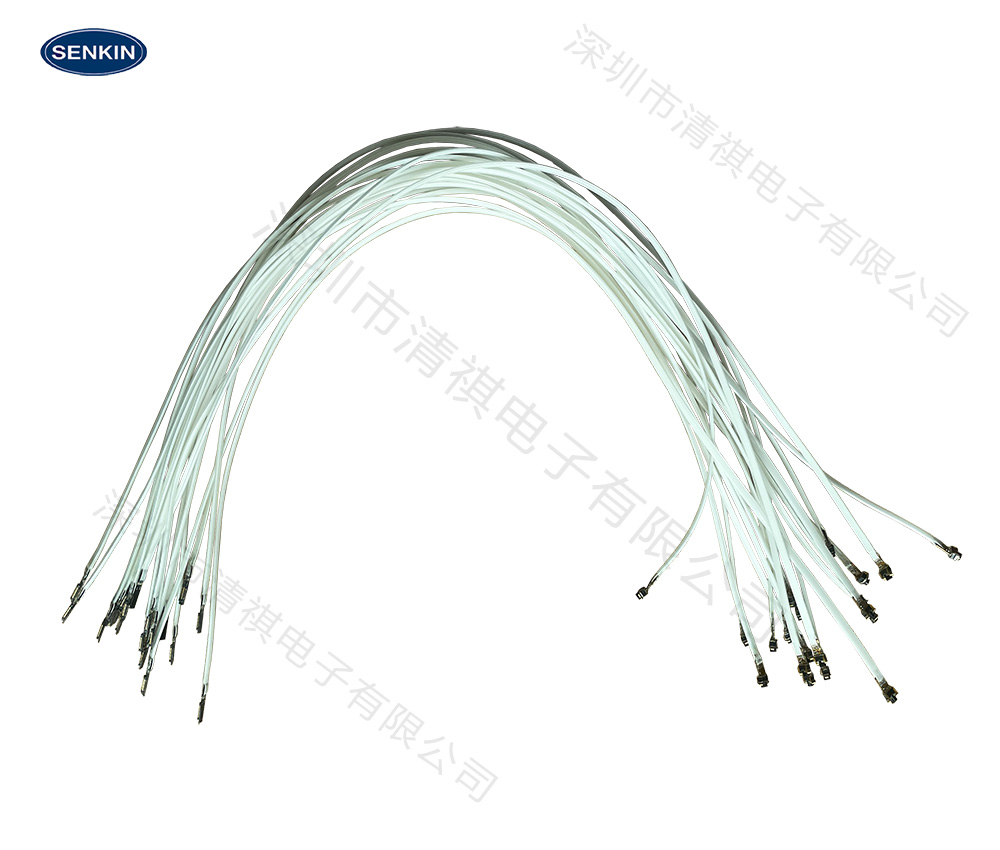

连接线缆：需要定制超细、高柔韧性的线缆来连接模组和主机。

图像处理：需要专用的图像信号处理器或FPGA来接收MIPI信号并进行图像增强、降噪、白平衡等处理。

灭菌：需要考虑整个设备如何适应灭菌流程（如环氧乙烷灭菌）。

OVM6946与OV9734的对比
